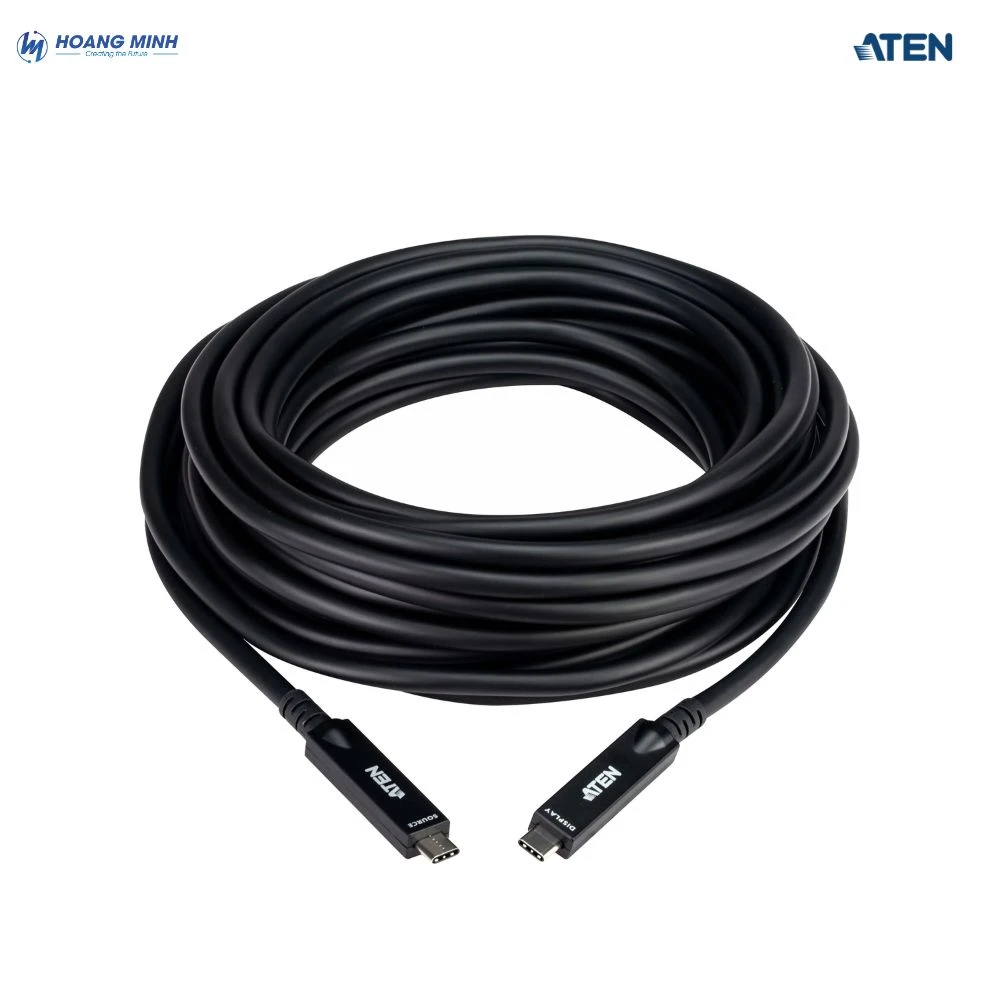

Cáp quang USB-C Ultra HD 10 m ATEN UE3410F / UE3415F

Trong các hệ thống phòng họp, hội nghị truyền hình và trình chiếu chuyên nghiệp, việc kết nối máy tính với màn hình hoặc thiết bị ngoại vi ở khoảng cách xa thường gặp hạn chế về chiều dài cáp USB-C thông thường. ATEN UE3410F và UE3415F là hai dòng cáp quang USB-C Active Optical Cable (AOC), hỗ trợ truyền dữ liệu tốc độ cao, tín hiệu hình ảnh DisplayPort và cấp nguồn Power Delivery lên đến 60W trên cùng một kết nối USB-C.

1. Tổng quan về ATEN UE3410F và UE3415F

ATEN UE3410F và UE3415F thuộc dòng cáp quang USB-C Active Optical Cable, được thiết kế để mở rộng khoảng cách kết nối giữa máy tính và thiết bị ngoại vi USB-C mà vẫn hỗ trợ truyền dữ liệu, hình ảnh và nguồn điện theo cấu hình tương thích.

Khác với cáp USB-C thông thường chủ yếu sử dụng dây dẫn đồng, dòng cáp AOC kết hợp sợi quang với dây đồng để đáp ứng yêu cầu truyền dẫn ở khoảng cách dài. Thiết kế này giúp tăng khả năng chống nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), phù hợp với môi trường có nhiều thiết bị điện tử hoặc hạ tầng AV chuyên nghiệp.

Hai model có các đặc điểm chung:

• Giao tiếp USB-C ở cả hai đầu.
• Hỗ trợ truyền dữ liệu lên đến 10Gbps.
• Hỗ trợ Power Delivery lên đến 60W.
• Truyền tín hiệu hình ảnh qua DisplayPort Alt Mode.
• Hỗ trợ độ phân giải lên đến 4K@60Hz trong cấu hình phù hợp.
• Hỗ trợ hai chế độ phân bổ làn truyền dữ liệu và hình ảnh tùy thiết bị kết nối.
• Tương thích ngược với USB 2.0 và USB 1.1.
• Thiết kế Plug-and-Play, không yêu cầu cài đặt phần mềm riêng.

Sự khác biệt chính giữa hai sản phẩm là chiều dài cáp: UE3410F dài 10m, trong khi UE3415F dài 15m. Việc lựa chọn nên dựa trên khoảng cách thực tế và tuyến đi dây của công trình.

2. Thông số kỹ thuật chi tiết

Nguồn: Datasheet chính thức ATEN UE3410F/UE3415F, phiên bản 06/2025. Thông số có thể được nhà sản xuất cập nhật; cần kiểm tra tài liệu mới nhất trước khi đưa vào hồ sơ kỹ thuật.

3. Những tính năng nổi bật của ATEN UE3410F và UE3415F

3.1. Mở rộng kết nối USB-C lên đến 10m và 15m

Ưu điểm nổi bật của dòng UE3410F/UE3415F là khả năng mở rộng kết nối USB-C ở khoảng cách dài hơn nhiều so với các tuyến cáp USB-C thông thường.

UE3410F cung cấp chiều dài 10m, trong khi UE3415F đạt 15m. Nhờ đó, người dùng có thể bố trí máy tính hoặc laptop ở vị trí thuận tiện mà không cần đặt thiết bị ngay cạnh màn hình hoặc thiết bị ngoại vi.

Giải pháp phù hợp cho phòng họp, lớp học thông minh và các hệ thống AV cần giữ bàn làm việc gọn gàng, hạn chế dây cáp ngắn hoặc các bộ chuyển đổi bổ sung.

3.2. Truyền đồng thời dữ liệu, hình ảnh và nguồn điện

Cáp USB-C ATEN UE3410F và UE3415F được thiết kế để hỗ trợ nhiều chức năng qua cùng một kết nối USB-C, bao gồm truyền dữ liệu, tín hiệu hình ảnh DisplayPort và cấp nguồn Power Delivery lên đến 60W.

Điều này giúp đơn giản hóa kết nối giữa máy tính với màn hình USB-C, bảng tương tác hoặc docking station tương thích. Trong cấu hình được hỗ trợ, người dùng có thể giảm số lượng dây cáp riêng cho hình ảnh và nguồn điện.

Tuy nhiên, khả năng hoạt động đồng thời phụ thuộc vào chế độ làn dữ liệu được thiết bị đầu cuối sử dụng. Cần kiểm tra khả năng hỗ trợ USB-C DisplayPort Alt Mode và Power Delivery của cả hai thiết bị trước khi triển khai.

3.3. Hỗ trợ truyền dữ liệu tốc độ cao 10Gbps

ATEN UE3410F và UE3415F hỗ trợ tốc độ truyền dữ liệu lên đến 10Gbps trong chế độ 2 làn, sử dụng DisplayPort 1.4 kết hợp USB 3.2 Gen 2.

Tốc độ này phù hợp với các thiết bị ngoại vi cần truyền dữ liệu nhanh, chẳng hạn docking station, thiết bị lưu trữ hoặc các thiết bị USB tương thích. Cần lưu ý rằng tốc độ tối đa 10Gbps không đồng nghĩa mọi cấu hình đều đạt tốc độ này. Nếu thiết bị ưu tiên bốn làn cho tín hiệu DisplayPort 2.1 UHBR10, tốc độ dữ liệu USB sẽ chuyển sang USB 2.0 với mức tối đa 480Mbps.

3.4. Hỗ trợ hình ảnh 4K@60Hz

Cả hai model đều hỗ trợ truyền tín hiệu hình ảnh qua DisplayPort Alt Mode và độ phân giải lên đến 4K@60Hz trong cấu hình được ATEN công bố. Tính năng này giúp cáp đáp ứng nhu cầu trình chiếu nội dung độ phân giải cao trên màn hình lớn, bảng tương tác và thiết bị hiển thị chuyên nghiệp.

Để đạt 4K@60Hz, máy tính cần có cổng USB-C hỗ trợ xuất hình ảnh phù hợp, còn màn hình và các thiết bị liên quan phải đáp ứng độ phân giải cùng tần số quét yêu cầu. Theo datasheet, mức 4K@60Hz được công bố không bao gồm HDR hoặc DSC.

3.5. Hai chế độ phân bổ làn truyền linh hoạt

Một điểm đáng chú ý của UE3410F và UE3415F là hỗ trợ hai chế độ phân bổ làn truyền, đáp ứng những ưu tiên khác nhau giữa hình ảnh và dữ liệu USB.

• Chế độ 2 làn: kết hợp DisplayPort 1.4 và USB 3.2 Gen 2, hỗ trợ truyền dữ liệu USB lên đến 10Gbps.
• Chế độ 4 làn: sử dụng DisplayPort 2.1 UHBR10 kết hợp USB 2.0, ưu tiên băng thông cho tín hiệu hình ảnh và hỗ trợ dữ liệu USB ở tốc độ 480Mbps.

Việc phân bổ làn phụ thuộc vào yêu cầu và khả năng tương thích của thiết bị được kết nối. Vì vậy, khi triển khai hệ thống cần đồng thời truyền hình ảnh độ phân giải cao và dữ liệu USB tốc độ cao, người dùng nên xác định rõ nhu cầu ưu tiên trước khi lựa chọn cấu hình.

3.6. Power Delivery lên đến 60W

Cáp hỗ trợ Power Delivery lên đến 60W, giúp truyền nguồn điện qua kết nối USB-C khi thiết bị nguồn và thiết bị nhận tương thích.

Tính năng này có thể hỗ trợ cấp nguồn cho một số thiết bị ngoại vi hoặc sạc laptop theo mức công suất được hỗ trợ. Tuy nhiên, không nên mặc định cáp có thể cấp đủ nguồn cho mọi laptop hoặc màn hình USB-C. Công suất thực tế phụ thuộc vào thiết bị đầu nguồn, thiết bị nhận và yêu cầu Power Delivery của toàn hệ thống.

3.7. Chống nhiễu EMI/RFI và tương thích ngược

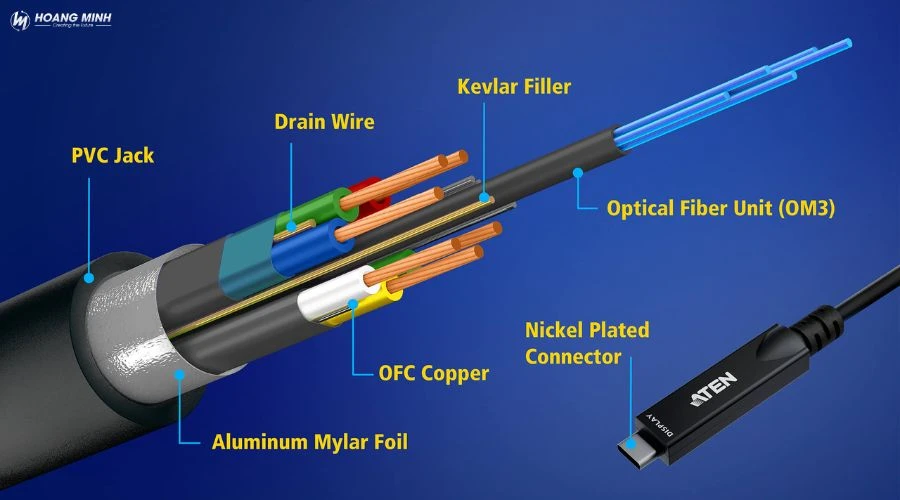

Cấu trúc hybrid gồm sợi quang và dây đồng giúp tăng khả năng chống nhiễu điện từ và nhiễu tần số vô tuyến. Đây là ưu điểm trong môi trường phòng họp, lớp học, bệnh viện hoặc hệ thống AV có nhiều thiết bị điện tử hoạt động cùng lúc.

Ngoài ra, cáp hỗ trợ tương thích ngược với USB 2.0 và USB 1.1, giúp kết nối với một số thiết bị USB đời trước nếu giao thức và chức năng yêu cầu phù hợp.

Tính tương thích ngược không đồng nghĩa mọi tính năng USB-C hiện đại đều hoạt động với thiết bị cũ. Khả năng truyền hình ảnh và Power Delivery vẫn cần được hỗ trợ bởi các thiết bị đầu cuối.

3.8. Plug-and-Play, không cần cài đặt phần mềm

ATEN UE3410F và UE3415F được thiết kế theo hướng Plug-and-Play. Người dùng không cần cài đặt phần mềm điều khiển riêng cho cáp.

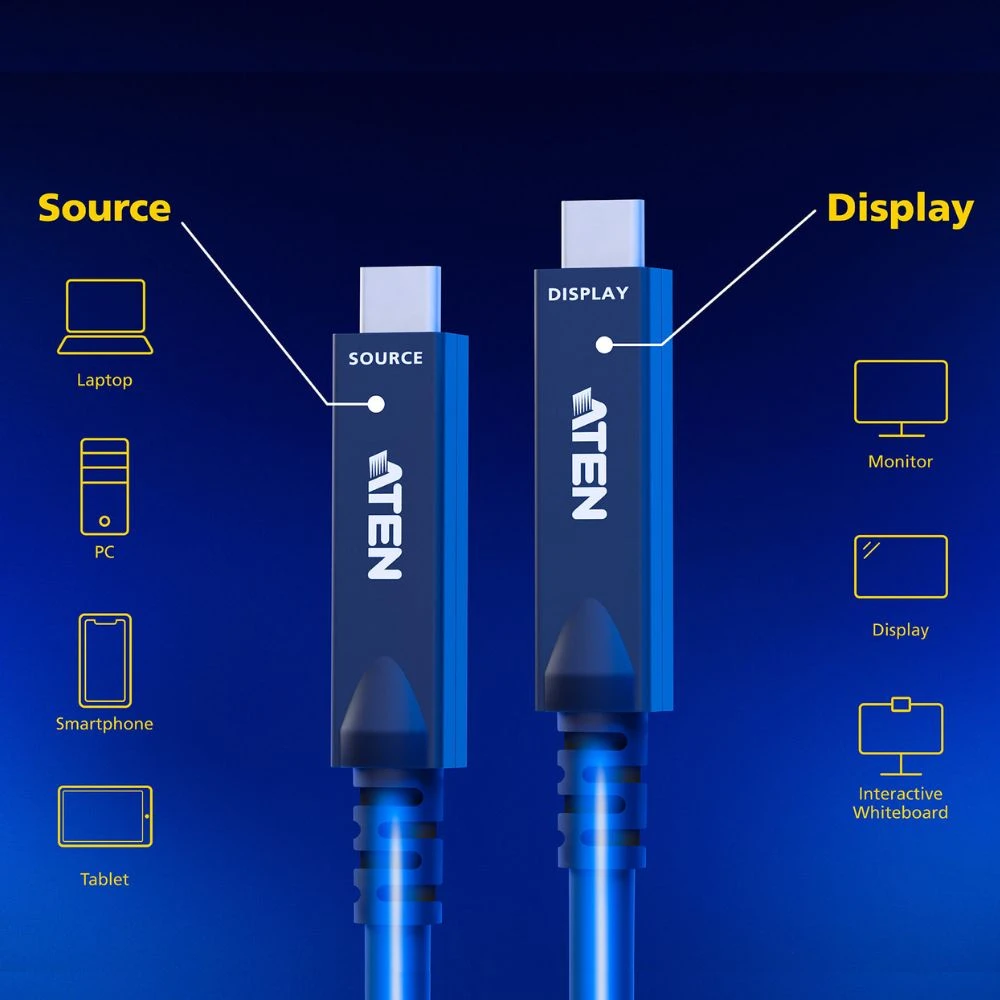

Khi kết nối, cần cắm đúng đầu SOURCE vào cổng đầu ra của thiết bị nguồn và đầu DISPLAY vào cổng đầu vào của màn hình hoặc thiết bị hiển thị. Việc tuân thủ hướng kết nối là cần thiết để đảm bảo cáp hoạt động đúng thiết kế.

4. Ứng dụng thực tế của cáp quang USB-C ATEN

• Phòng họp và phòng hội nghị: Trong phòng họp, laptop có thể được đặt tại bàn chủ tọa hoặc khu vực điều khiển, trong khi màn hình và hệ thống hội nghị nằm ở vị trí khác. UE3410F và UE3415F giúp mở rộng kết nối USB-C đến màn hình, thiết bị hội nghị hoặc docking station tương thích.
• Lớp học thông minh và bảng tương tác: Tại trường học hoặc trung tâm đào tạo, máy tính của giáo viên có thể đặt ở bàn giảng trong khi bảng tương tác được lắp trên tường. Cáp USB-C quang giúp mở rộng tuyến kết nối và giảm sự phụ thuộc vào các bộ chuyển đổi bổ sung.
• Hệ thống hội nghị truyền hình: Cáp có thể được sử dụng trong cấu hình kết nối laptop với video bar hoặc thiết bị hội nghị tương thích USB-C. Việc truyền dữ liệu, hình ảnh và nguồn điện theo cấu hình hỗ trợ giúp đơn giản hóa việc bố trí thiết bị trong phòng họp.
• Màn hình USB-C và docking station: Trong môi trường làm việc chuyên nghiệp, người dùng có thể kết nối máy tính với màn hình USB-C hoặc docking station đặt cách xa máy tính. Chế độ hoạt động cần được lựa chọn dựa trên yêu cầu về độ phân giải màn hình và tốc độ dữ liệu của thiết bị ngoại vi.
• Môi trường y tế và kỹ thuật: Khả năng chống nhiễu EMI/RFI của cáp giúp sản phẩm có thể được xem xét trong một số môi trường kỹ thuật nhạy cảm. Tuy nhiên, việc sử dụng trong bệnh viện hoặc hệ thống y tế cần được đánh giá theo yêu cầu thiết bị, tiêu chuẩn an toàn và quy định của từng công trình; không nên mặc định cáp phù hợp cho mọi ứng dụng y tế.

5. Hướng dẫn lựa chọn và lắp đặt ATEN UE3410F/UE3415F

Xác định chiều dài cáp

Trước khi đặt mua, cần khảo sát khoảng cách từ máy tính đến thiết bị nhận và tính thêm chiều dài cần thiết cho tuyến đi dây thực tế. Chọn UE3410F nếu tuyến cáp phù hợp với 10m; chọn UE3415F nếu cần khoảng cách đến 15m.

Kiểm tra cổng USB-C của thiết bị

Không phải cổng USB-C nào cũng hỗ trợ đầy đủ dữ liệu tốc độ cao, xuất hình DisplayPort và Power Delivery. Cần kiểm tra thông số của laptop, màn hình hoặc docking station để xác nhận các chức năng cần sử dụng.

Cắm đúng chiều SOURCE và DISPLAY

Cáp AOC có hướng kết nối xác định. Đầu SOURCE phải kết nối với cổng đầu ra của thiết bị nguồn; đầu DISPLAY phải kết nối với cổng đầu vào của thiết bị hiển thị. Không đảo chiều hai đầu cáp.

Tuân thủ bán kính uốn và lực kéo

Theo hướng dẫn của ATEN, bán kính uốn của cáp quang phải lớn hơn 65mm khi tuyến cáp đổi hướng. Không bẻ gập, nối trung gian hoặc tác động lực mạnh lên đầu nối.

Lực kéo phải nằm trong giới hạn cho phép dưới 50kg, đồng thời tốc độ kéo không vượt quá 20m/phút. Cần kéo đều tay, tránh giật mạnh hoặc dừng đột ngột để bảo vệ phần sợi quang bên trong. <Cite refs={[“turn954564search17″,”turn954564search15”]}/>

Xác định ưu tiên giữa hình ảnh và dữ liệu USB

Nếu cần tốc độ USB lên đến 10Gbps, cấu hình 2 làn DP 1.4 + USB 3.2 Gen 2 là yếu tố cần xem xét. Nếu thiết bị cần sử dụng 4 làn cho DisplayPort 2.1 UHBR10, tốc độ dữ liệu USB sẽ ở mức USB 2.0.

Cần đối chiếu cấu hình của máy tính và thiết bị ngoại vi để lựa chọn chế độ phù hợp.

6. Mua cáp quang USB-C ATEN UE3410F và UE3415F tại Hoàng Minh

Khi lựa chọn cáp USB-C cho hệ thống AV chuyên nghiệp, doanh nghiệp nên xem xét đồng thời chiều dài tuyến cáp, chuẩn dữ liệu, khả năng xuất hình ảnh và yêu cầu cấp nguồn.

Hoàng Minh cung cấp thông tin và tư vấn các giải pháp thiết bị ATEN, kết nối USB và hạ tầng AV theo nhu cầu triển khai thực tế. Khi tìm hiểu ATEN UE3410F hoặc UE3415F, khách hàng nên xác định model máy tính, thiết bị nhận, khoảng cách kết nối và các chức năng cần sử dụng để lựa chọn đúng sản phẩm.

Tham khảo sản phẩm tại:

• ATEN UE3410F – Cáp quang USB-C Active Optical Cable 10m
• ATEN UE3415F – Cáp quang USB-C Active Optical Cable 15m

FAQs

1. ATEN UE3410F và UE3415F khác nhau như thế nào?

Khác biệt chính là chiều dài cáp. UE3410F dài 10m, còn UE3415F dài 15m. Cả hai đều hỗ trợ dữ liệu lên đến 10Gbps và Power Delivery đến 60W theo cấu hình tương thích.

2. Cáp có hỗ trợ truyền hình ảnh 4K không?

Có. Hai model hỗ trợ truyền hình ảnh lên đến 4K@60Hz trong cấu hình được nhà sản xuất công bố. Khả năng đạt độ phân giải này phụ thuộc vào cổng USB-C, DisplayPort Alt Mode và các thiết bị đầu cuối.

3. Cáp có thể truyền dữ liệu USB 10Gbps và hình ảnh đồng thời không?

Có thể trong chế độ 2 làn, sử dụng DisplayPort 1.4 kết hợp USB 3.2 Gen 2. Trong chế độ 4 làn dành cho DisplayPort 2.1 UHBR10, tốc độ dữ liệu USB chuyển sang USB 2.0 ở mức 480Mbps.

4. ATEN UE3410F và UE3415F có cấp nguồn cho laptop không?

Cáp hỗ trợ Power Delivery lên đến 60W. Khả năng sạc laptop phụ thuộc vào yêu cầu công suất của laptop và khả năng cấp nguồn của thiết bị nguồn trong cấu hình thực tế.

5. Cáp có cần cài đặt driver không?

Sản phẩm hỗ trợ Plug-and-Play và không yêu cầu cài đặt phần mềm riêng cho cáp. Tuy nhiên, máy tính và thiết bị ngoại vi vẫn cần hỗ trợ các chuẩn giao tiếp tương ứng.
