Cáp ATEN 2L-7D05H / 2L-7D10H / 2L-7D15H / 2L-7D20H/ 2L-7D02HDP chuẩn True 4K.

Trong các hệ thống AV thực tế như hội trường, phòng họp lớn hay trình chiếu sân khấu, việc truyền tín hiệu HDMI đi xa luôn là thách thức. Cáp thông thường dễ gặp tình trạng suy hao tín hiệu, nhiễu hoặc không đạt chuẩn 4K, đặc biệt khi chiều dài vượt quá vài mét.

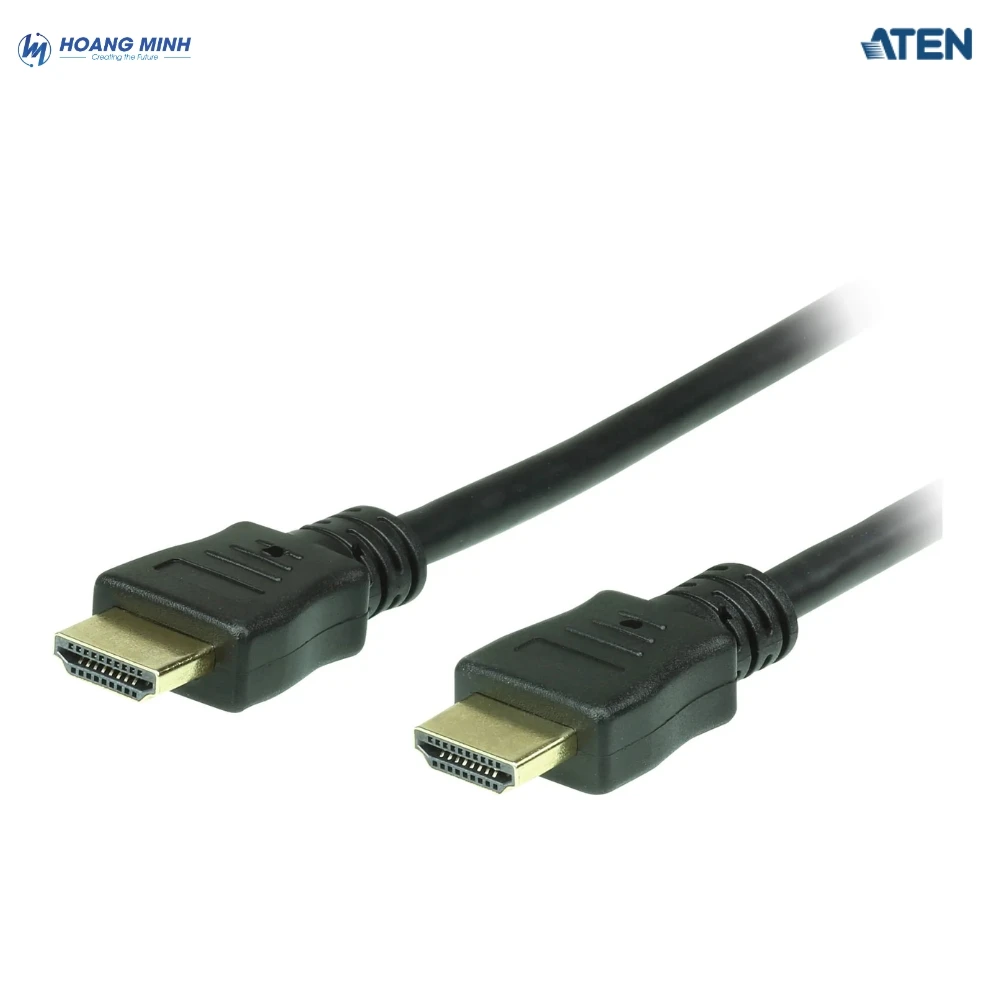

Dòng cáp ATEN 2L-7D05H / 2L-7D10H / 2L-7D15H / 2L-7D20H được thiết kế chuyên biệt cho khoảng cách dài từ 5m đến 20m, giúp đảm bảo tín hiệu luôn ổn định, sắc nét và đúng chuẩn True 4K.

1. Thông số kỹ thuật cáp ATEN 2L-7D05H / 2L-7D10H / 2L-7D15H / 2L-7D20H / 2L-7D02HDP

Lưu ý: Các thông số cấu tạo như cỡ dây dẫn AWG, vật liệu lõi dẫn, lớp chống nhiễu và lớp mạ đầu nối của bốn model HDMI–HDMI cần được đối chiếu theo tài liệu của từng model. Với 2L-7D02HDP, tài liệu chính hãng xác nhận các thông số về giao diện kết nối, chiều dài, độ phân giải, chuẩn tương thích, nguồn USB tùy chọn và điều kiện môi trường; không nên tự bổ sung các thông số cấu tạo chưa được công bố.

2. Đặc điểm nổi bật của các model cáp ATEN

2.1. Hỗ trợ độ phân giải 4K, đáp ứng nhu cầu trình chiếu chuyên nghiệp

Các model ATEN 2L-7D05H, 2L-7D10H, 2L-7D15H và 2L-7D20H hỗ trợ độ phân giải tối đa 4096 × 2160 @ 30 Hz theo dữ liệu sản phẩm, phù hợp với các hệ thống cần kết nối HDMI trực tiếp giữa nguồn phát và màn hình hoặc máy chiếu.

Trong khi đó, ATEN 2L-7D02HDP hỗ trợ độ phân giải tối đa 4096 × 2160 @ 60 Hz, cho phép chuyển đổi tín hiệu từ đầu ra HDMI sang đầu vào DisplayPort. Model này tuân thủ DP 1.2a, HDMI và HDCP 1.4, đồng thời hỗ trợ truyền âm thanh. Khả năng hiển thị thực tế còn phụ thuộc vào nguồn phát, màn hình và mức độ tương thích của toàn bộ hệ thống.

Nhờ có nhiều lựa chọn, người dùng có thể chọn cáp theo đúng chuẩn kết nối, độ phân giải và khoảng cách lắp đặt thay vì sử dụng một loại cáp cho mọi tình huống.

2.2. Thiết kế phù hợp với nhiều nhu cầu kết nối

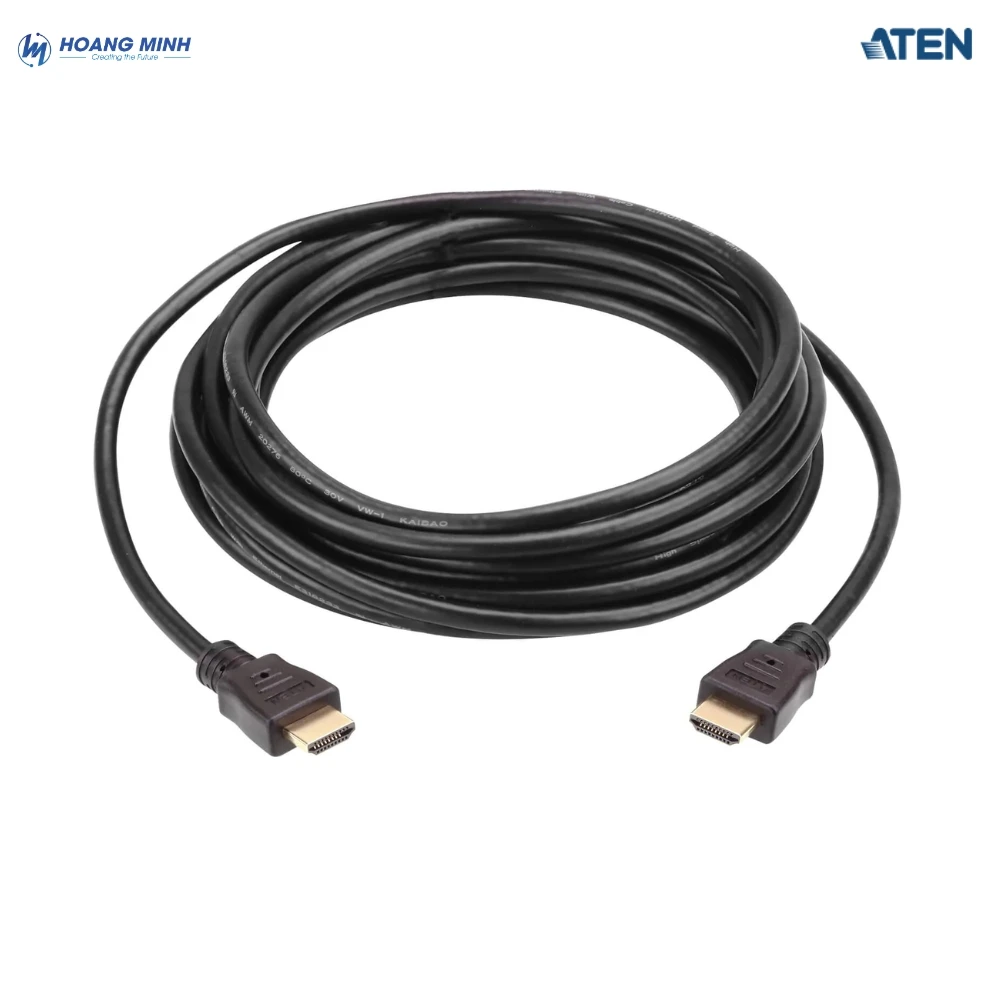

Dòng 2L-7D05H đến 2L-7D20H cung cấp các tùy chọn chiều dài 5 m, 10 m, 15 m và 20 m, phù hợp với nhiều cách bố trí thiết bị trong hệ thống AV. Các thông số cấu tạo như lõi dẫn, lớp chống nhiễu và đường kính ngoài nên được xác nhận theo datasheet tương ứng trước khi đưa vào tài liệu công bố.

Đối với ATEN 2L-7D02HDP, thiết kế tập trung vào việc chuyển đổi tín hiệu từ HDMI sang DisplayPort. Cáp dài 1,8 m, có đầu HDMI đực ở phía nguồn phát và đầu DisplayPort đực ở phía thiết bị hiển thị. Sản phẩm sử dụng vỏ PVC và có thêm đầu USB Type-A để cấp nguồn khi nguồn HDMI không cung cấp đủ điện năng cho hoạt động chuyển đổi.

Nhờ thiết kế plug-and-play, người dùng không cần cài đặt phần mềm bổ sung để sử dụng cáp. Tuy nhiên, cần lưu ý đây là bộ chuyển đổi một chiều từ HDMI sang DisplayPort, không hỗ trợ kết nối ngược từ DisplayPort sang HDMI.

2.3. Khả năng tương thích với thiết bị hiển thị

Các model HDMI–HDMI phù hợp với cấu hình có cổng HDMI tương thích ở cả thiết bị nguồn và thiết bị nhận. Tùy theo cách bố trí hệ thống, người dùng có thể kết nối máy tính, laptop, thiết bị trình chiếu hoặc bộ xử lý hình ảnh với màn hình và máy chiếu.

ATEN 2L-7D02HDP được sử dụng khi thiết bị nguồn có đầu ra HDMI nhưng màn hình hoặc thiết bị hiển thị có đầu vào DisplayPort. Cáp hỗ trợ độ phân giải lên đến 4096 × 2160 @ 60 Hz, phù hợp với các cấu hình cần hiển thị nội dung 4K ở tần số quét 60 Hz khi các thiết bị liên quan đáp ứng yêu cầu tương thích.

Trước khi triển khai, cần kiểm tra chiều tín hiệu, cổng kết nối, độ phân giải hỗ trợ và yêu cầu cấp nguồn. Không nên sử dụng 2L-7D02HDP cho trường hợp nguồn DisplayPort cần xuất hình sang màn hình HDMI.

2.4. Lựa chọn chiều dài và kiểu kết nối linh hoạt

Dòng cáp ATEN cung cấp nhiều tùy chọn để đáp ứng các kịch bản triển khai khác nhau:

• 2L-7D05H – 5 m: Kết nối HDMI–HDMI trong phòng họp hoặc không gian lắp đặt có khoảng cách vừa phải.
• 2L-7D10H – 10 m: Kết nối nguồn phát và màn hình ở khoảng cách xa hơn.
• 2L-7D15H – 15 m: Phù hợp với lớp học, phòng đào tạo và không gian trình chiếu lớn.
• 2L-7D20H – 20 m: Dành cho tuyến cáp HDMI dài trong hội trường hoặc hệ thống AV có khoảng cách lắp đặt lớn.
• 2L-7D02HDP – 1,8 m: Chuyển đổi tín hiệu từ HDMI sang DisplayPort, hỗ trợ tối đa 4096 × 2160 @ 60 Hz và có đầu USB Type-A cấp nguồn tùy chọn.

Việc lựa chọn đúng model giúp đơn giản hóa quá trình đấu nối, hạn chế sử dụng bộ chuyển đổi không phù hợp và đáp ứng tốt hơn yêu cầu thực tế của hệ thống.

2.5. Thiết kế phục vụ môi trường AV chuyên nghiệp

Các hệ thống AV chuyên nghiệp thường yêu cầu kết nối ổn định, bố trí cáp gọn gàng và khả năng tương thích với nhiều thiết bị. Các model HDMI–HDMI của ATEN có nhiều lựa chọn chiều dài để phù hợp với cách bố trí thiết bị tại công trình.

Trong khi đó, 2L-7D02HDP giải quyết nhu cầu chuyển đổi giữa HDMI và DisplayPort trong các cấu hình máy tính, màn hình hoặc thiết bị hiển thị tương thích. Với vỏ PVC, chiều dài 1,8 m và thiết kế plug-and-play, sản phẩm phù hợp với các kết nối trực tiếp ở khoảng cách gần. Đầu USB Type-A cấp nguồn tùy chọn giúp bổ sung điện năng trong trường hợp nguồn HDMI không cung cấp đủ.

Việc xác định đúng loại cáp ngay từ giai đoạn thiết kế giúp giảm nguy cơ phát sinh lỗi kết nối và chi phí thay thế trong quá trình vận hành.

3. Ứng dụng thực tế của cáp ATEN

3.1. Phòng họp và phòng hội nghị

Các model 2L-7D05H, 2L-7D10H, 2L-7D15H và 2L-7D20H phù hợp để kết nối thiết bị HDMI với màn hình hoặc máy chiếu trong phòng họp, đặc biệt khi khoảng cách giữa nguồn phát và thiết bị hiển thị lớn.

Nếu máy tính trong phòng họp xuất hình qua HDMI nhưng màn hình chuyên dụng sử dụng đầu vào DisplayPort, ATEN 2L-7D02HDP có thể được cân nhắc khi thiết bị đáp ứng yêu cầu tương thích. Với chiều dài 1,8 m và độ phân giải tối đa 4096 × 2160 @ 60 Hz, sản phẩm phù hợp hơn với kết nối trực tiếp ở khoảng cách gần.

3.2. Hội trường, giảng đường và sân khấu

Trong hội trường và giảng đường, các tuyến cáp HDMI dài giúp kết nối nguồn phát với màn hình hoặc máy chiếu ở vị trí cách xa bàn điều khiển. Người dùng có thể lựa chọn chiều dài 5 m, 10 m, 15 m hoặc 20 m theo cách bố trí thực tế.

Với các cấu hình sử dụng màn hình DisplayPort, 2L-7D02HDP hỗ trợ chuyển đổi tín hiệu từ nguồn HDMI tương thích. Tuy nhiên, chiều dài 1,8 m khiến model này phù hợp với kết nối gần, không thay thế cho các tuyến cáp HDMI dài.

3.3. Hệ thống máy tính và màn hình chuyên dụng

ATEN 2L-7D02HDP phù hợp với các tình huống cần kết nối máy tính, laptop hoặc thiết bị nguồn HDMI với màn hình DisplayPort. Sản phẩm hỗ trợ âm thanh, độ phân giải tối đa 4096 × 2160 @ 60 Hz và tương thích với DP 1.2a / HDMI / HDCP 1.4.

Khi sử dụng, cần kết nối đúng chiều từ nguồn HDMI đến màn hình DisplayPort. Nếu nguồn HDMI không cung cấp đủ điện năng cho bộ chuyển đổi, người dùng có thể kết nối đầu USB Type-A để cấp nguồn bổ sung theo hướng dẫn của nhà sản xuất.

Các model HDMI–HDMI còn lại phù hợp với hệ thống sử dụng cùng chuẩn HDMI ở cả đầu phát và đầu nhận, với chiều dài được lựa chọn theo khoảng cách lắp đặt.

3.4. Digital Signage và hệ thống hiển thị doanh nghiệp

Trong hệ thống Digital Signage, việc lựa chọn cáp cần căn cứ vào vị trí đặt đầu phát, loại cổng trên màn hình và độ phân giải cần hiển thị. Các model HDMI–HDMI có thể được lựa chọn khi cả hai đầu sử dụng HDMI và chiều dài đáp ứng yêu cầu lắp đặt.

Nếu thiết bị nguồn HDMI cần kết nối với màn hình DisplayPort tương thích ở khoảng cách gần, 2L-7D02HDP là lựa chọn cần xem xét. Sản phẩm hỗ trợ 4K ở 60 Hz, có chiều dài 1,8 m và có thể cần nguồn USB bổ sung tùy theo thiết bị nguồn. Với tuyến cáp dài hoặc hệ thống có yêu cầu truyền dẫn khác, cần đánh giá cấu hình tổng thể trước khi quyết định.

4. Hoàng Minh (HMICO) – Tư vấn giải pháp kết nối ATEN

Hoàng Minh (HMICO) cung cấp các giải pháp AV và thiết bị ATEN phục vụ phòng họp, hội trường, hệ thống trình chiếu và các ứng dụng doanh nghiệp. Khi lựa chọn cáp, khách hàng cần xác định đúng chiều dài, loại cổng kết nối, chiều tín hiệu và độ phân giải yêu cầu để tìm được model phù hợp.

Với nhóm cáp ATEN 2L-7D05H đến 2L-7D20H, việc lựa chọn tập trung vào kết nối HDMI–HDMI và khoảng cách lắp đặt. Với ATEN 2L-7D02HDP, yếu tố quan trọng là nhu cầu chuyển đổi tín hiệu một chiều từ HDMI sang DisplayPort, khả năng hỗ trợ 4096 × 2160 @ 60 Hz và yêu cầu cấp nguồn bổ sung nếu có.

HMICO có thể hỗ trợ tư vấn lựa chọn phụ kiện theo cấu hình hệ thống, giúp khách hàng hạn chế tình trạng mua sai loại cáp hoặc sử dụng thiết bị chuyển đổi không đáp ứng yêu cầu.

Kết luận

Các model ATEN 2L-7D05H, 2L-7D10H, 2L-7D15H và 2L-7D20H đáp ứng nhu cầu kết nối HDMI–HDMI với chiều dài từ 5 m đến 20 m. Trong khi đó, ATEN 2L-7D02HDP là cáp chuyển đổi HDMI sang DisplayPort dài 1,8 m, hỗ trợ độ phân giải tối đa 4096 × 2160 @ 60 Hz, âm thanh và chuẩn DP 1.2a / HDMI / HDCP 1.4. Sản phẩm có đầu USB Type-A để cấp nguồn bổ sung tùy nhu cầu và chỉ chuyển đổi tín hiệu theo chiều HDMI sang DisplayPort.
