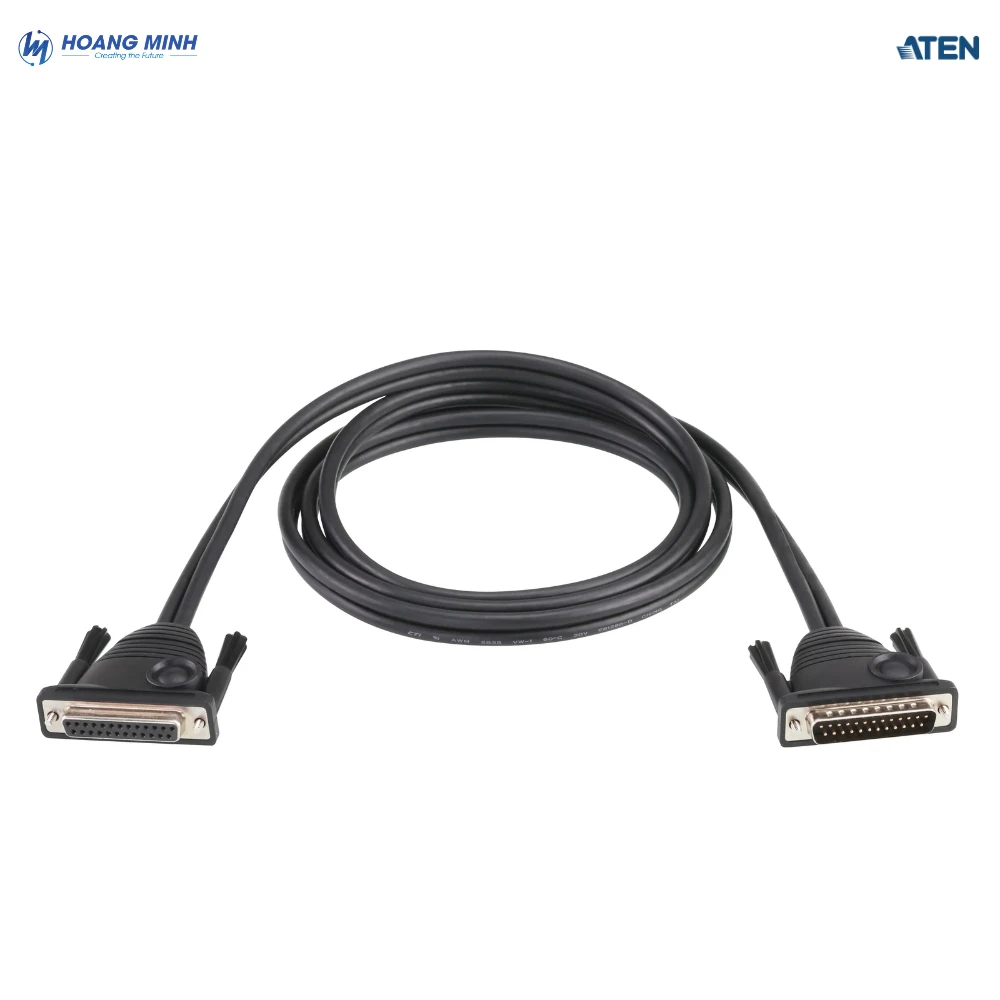

Cáp Daisy Chain ATEN 2L-2703 và 2L-2705 – Dài 3 m, 5 m

Trong các hệ thống KVM cần quản lý nhiều máy tính và mở rộng số lượng thiết bị, cáp Daisy Chain đóng vai trò quan trọng trong việc kết nối các bộ chuyển mạch tương thích thành một hệ thống thống nhất. ATEN 2L-2703 và ATEN 2L-2705 là hai mẫu cáp Daisy Chain với thiết kế 2 bus, sử dụng đầu nối DB-25 Male và DB-25 Female, hỗ trợ kết nối nối tiếp giữa các thiết bị KVM theo cấu hình được nhà sản xuất quy định. Với chiều dài lần lượt 3 m và 5 m, hai sản phẩm giúp người dùng lựa chọn phương án đi dây phù hợp với khoảng cách lắp đặt thực tế.

1. Tổng quan về cáp Daisy Chain ATEN 2L-2703 và 2L-2705

ATEN 2L-2703 và 2L-2705 thuộc dòng cáp Daisy Chain của ATEN, được thiết kế để kết nối các thiết bị KVM ATEN tương thích thông qua giao diện Daisy Chain. Việc sử dụng đúng loại cáp giúp thiết lập liên kết giữa các bộ chuyển mạch, phục vụ nhu cầu mở rộng hệ thống quản lý máy tính.

Hai model có cùng thiết kế kết nối nhưng khác nhau về chiều dài:

• ATEN 2L-2703: Cáp Daisy Chain dài 3 m, phù hợp với cấu hình có khoảng cách kết nối vừa phải giữa các thiết bị.
• ATEN 2L-2705: Cáp Daisy Chain dài 5 m, phù hợp khi cần thêm chiều dài để bố trí thiết bị linh hoạt hơn.

Cả hai đều là cáp Daisy Chain 2 bus, với đầu vào DB-25 Male và đầu ra DB-25 Female. Tuy nhiên, không nên mặc định cáp tương thích với tất cả các bộ chuyển mạch KVM; cần kiểm tra danh sách tương thích của ATEN trước khi lựa chọn.

3. Thông số kỹ thuật ATEN 2L-2703 và 2L-2705

3. Các đặc điểm nổi bật của ATEN 2L-2703 và 2L-2705

3.1. Hỗ trợ kết nối Daisy Chain cho hệ thống KVM tương thích

Chức năng chính của ATEN 2L-2703 và 2L-2705 là kết nối các thiết bị KVM tương thích theo cấu hình Daisy Chain. Phương thức này cho phép liên kết nhiều bộ chuyển mạch theo sơ đồ do nhà sản xuất quy định, hỗ trợ mở rộng hệ thống quản lý máy tính.

Đối với hệ thống có nhiều máy tính, việc triển khai Daisy Chain đúng cách giúp tổ chức kết nối tập trung và giảm nhu cầu bố trí nhiều hệ thống điều khiển độc lập.

3.2. Thiết kế 2 bus chuyên dụng

Cả hai model đều được ATEN mô tả là cáp Daisy Chain với 2 bus. Đây là đặc điểm cần lưu ý khi lựa chọn phụ kiện cho các thiết bị yêu cầu loại cáp Daisy Chain tương ứng.

Người dùng không nên thay thế bằng cáp Daisy Chain khác chỉ dựa trên hình dạng đầu nối. Ngoài chuẩn kết nối vật lý, cần xác nhận thiết bị KVM yêu cầu cáp loại một bus hay hai bus để bảo đảm khả năng tương thích.

3.3. Đầu nối DB-25 Male và DB-25 Female

ATEN 2L-2703 và 2L-2705 sử dụng hai đầu nối theo cấu hình:

• Daisy Chain Input: DB-25 Male.
• Daisy Chain Output: DB-25 Female.

Cấu hình đầu nối này hỗ trợ kết nối theo giao diện Daisy Chain được thiết kế trên các thiết bị tương thích. Khi lắp đặt, cần đối chiếu cổng đầu vào và đầu ra trên thiết bị với đầu nối của cáp, đồng thời tuân thủ sơ đồ kết nối trong tài liệu hướng dẫn.

3.4. Hai tùy chọn chiều dài 3 m và 5 m

ATEN cung cấp hai lựa chọn chiều dài để đáp ứng các cách bố trí thiết bị khác nhau:

• Chiều dài 3 m – 2L-2703: Phù hợp khi các thiết bị KVM được đặt tương đối gần nhau.
• Chiều dài 5 m – 2L-2705: Phù hợp khi khoảng cách giữa các thiết bị lớn hơn hoặc cần linh hoạt hơn trong việc đi dây.

Lựa chọn chiều dài phù hợp giúp bố trí cáp gọn gàng, hạn chế tình trạng dây quá căng hoặc dư thừa trong tủ rack và khu vực vận hành.

3.5. Hỗ trợ mở rộng hệ thống theo cấu hình của nhà sản xuất

Khi được sử dụng với các bộ chuyển mạch KVM tương thích, cáp Daisy Chain giúp kết nối các thiết bị thành một hệ thống mở rộng. Số lượng thiết bị có thể liên kết và số máy tính được quản lý phụ thuộc vào model KVM, cấu hình hệ thống và giới hạn do ATEN quy định.

Vì vậy, trước khi triển khai, cần kiểm tra danh sách tương thích thay vì chỉ dựa vào chiều dài hoặc loại đầu nối của cáp.

4. Ứng dụng của cáp Daisy Chain ATEN

• Phòng máy chủ và khu vực kỹ thuật: Cáp Daisy Chain hỗ trợ kết nối các bộ chuyển mạch KVM tương thích trong hệ thống quản lý máy tính. Việc lựa chọn đúng chiều dài giúp bố trí kết nối gọn gàng và thuận tiện cho bảo trì.
• Hệ thống KVM trong tủ rack: Trong các tủ rack có nhiều thiết bị KVM, cáp Daisy Chain có thể được sử dụng để liên kết các thiết bị theo sơ đồ mở rộng được hỗ trợ. Chiều dài 3 m và 5 m mang lại các phương án bố trí phù hợp với khoảng cách thực tế.
• Hệ thống quản lý nhiều máy tính: Khi số lượng máy tính tăng lên, doanh nghiệp có thể cần mở rộng hệ thống KVM bằng cách kết nối thêm thiết bị tương thích. Cáp Daisy Chain là một trong những phụ kiện cần thiết để triển khai cấu hình này theo thiết kế của nhà sản xuất.

5. Lưu ý khi lựa chọn và lắp đặt ATEN 2L-2703, 2L-2705

Để tránh sai sót khi mua và triển khai, cần lưu ý:

• Kiểm tra model KVM: Xác nhận thiết bị có hỗ trợ cáp Daisy Chain 2 bus và nằm trong danh sách tương thích của ATEN.
• Không nhầm với cáp 2L-1703 hoặc 2L-1705: Các dòng cáp Daisy Chain có thể khác nhau về thiết kế và khả năng tương thích, dù cùng sử dụng đầu nối DB-25.
• Chọn đúng chiều dài: Đo khoảng cách đi dây thực tế trước khi chọn cáp 3 m hoặc 5 m.
• Kết nối đúng cổng: Tuân thủ hướng dẫn về Daisy Chain Input và Daisy Chain Output trên thiết bị.
• Kiểm tra sơ đồ mở rộng: Số lượng KVM được liên kết và số máy tính có thể quản lý phụ thuộc vào model thiết bị và cấu hình hệ thống.
• Tham khảo tài liệu ATEN: Nếu chưa chắc chắn về khả năng tương thích, hãy đối chiếu bảng tương thích hoặc xác nhận với đơn vị cung cấp trước khi triển khai.

7. Mua cáp Daisy Chain ATEN 2L-2703 và 2L-2705 tại Hoàng Minh

Hoàng Minh (HMICO) cung cấp các thiết bị KVM, phụ kiện kết nối và giải pháp AV phục vụ nhu cầu quản lý máy tính trong doanh nghiệp và hệ thống kỹ thuật.

Khi lựa chọn cáp Daisy Chain ATEN 2L-2703 hoặc 2L-2705, khách hàng nên xác định model KVM đang sử dụng, yêu cầu cáp 2 bus và khoảng cách kết nối thực tế. Việc chọn đúng phụ kiện giúp hạn chế lỗi tương thích và hỗ trợ hệ thống hoạt động theo cấu hình thiết kế.

Liên hệ Hoàng Minh để được tư vấn lựa chọn cáp Daisy Chain và phụ kiện KVM phù hợp với hệ thống hiện có.

FAQs

1. ATEN 2L-2703 và 2L-2705 khác nhau như thế nào?

Khác biệt chính là chiều dài cáp. 2L-2703 dài 3 m, trong khi 2L-2705 dài 5 m. Cả hai đều là cáp Daisy Chain 2 bus, sử dụng đầu vào DB-25 Male và đầu ra DB-25 Female.

2. Cáp Daisy Chain 2L-2703 và 2L-2705 dùng để làm gì?

Hai sản phẩm dùng để kết nối các bộ chuyển mạch KVM tương thích theo cấu hình Daisy Chain, hỗ trợ mở rộng hệ thống quản lý máy tính theo giới hạn của thiết bị.

3. Có thể dùng 2L-2705 thay cho 2L-1705 không?

Không nên mặc định hai model có thể thay thế cho nhau. Dù cùng thuộc dòng cáp Daisy Chain, chúng có thể được thiết kế cho các dòng KVM khác nhau. Cần kiểm tra danh sách tương thích chính thức của ATEN trước khi thay thế.

4. Nên chọn cáp dài 3 m hay 5 m?

Chọn 2L-2703 nếu chiều dài 3 m đáp ứng đường đi dây. Chọn 2L-2705 khi cần khoảng cách lớn hơn, miễn là chiều dài và model cáp phù hợp với cấu hình thiết bị.

5. Cáp có tương thích với mọi bộ chuyển mạch KVM ATEN không?

Không. Khả năng tương thích phụ thuộc model KVM và yêu cầu cáp Daisy Chain của thiết bị. Người dùng cần kiểm tra danh sách tương thích của ATEN trước khi mua.
