PWM là gì? Nguyên lý và ứng dụng của xung PWM trong thực tế
Mục Lục
- 1. PWM là gì?
- 2. Nguyên lý hoạt động của độ rộng xung
- 3. Đặc điểm và ứng dụng của độ rộng xung PWM là gì?
- 4. Công thức tính giá trị trung bình của điện áp ra tải trong phương pháp PWM là gì
- 5. Ưu nhược điểm của độ rộng xung (PWM)
- 6. Cách để tạo ra xung PWM là gì
- 7. Làm thế nào để biết đèn sử dụng PWM cao hay thấp?
- FAQs
- Kết luận
Trong lĩnh vực điện tử và kỹ thuật điều khiển, PWM (Pulse Width Modulation – điều chế độ rộng xung) là một trong những kỹ thuật quan trọng và phổ biến nhất. Phương pháp này cho phép biến đổi tín hiệu số thành tín hiệu tương tự bằng cách thay đổi tỷ lệ thời gian bật/tắt (duty cycle) của một chu kỳ xung vuông. Nhờ tính linh hoạt, PWM được ứng dụng rộng rãi trong nhiều lĩnh vực như điều khiển động cơ, chiếu sáng LED, nguồn xung, thiết bị viễn thông và các hệ thống nhúng.
Trong nội dung dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết về PWM là gì? nguyên lý hoạt động cũng như các cách tạo ra xung PWM, từ đó thấy rõ tầm quan trọng của công nghệ này trong thực tế.
1. PWM là gì?
Hoàng Minh sẽ đưa ra một ví dụ dễ hình dung: Trong hệ thống điều khiển hội nghị truyền hình, nếu mức độ sử dụng thiết bị (camera, micro, loa) trong một cuộc họp tăng cao, thì lúc này hiệu suất xử lý tín hiệu và tài nguyên hệ thống sẽ được khai thác ở mức lớn hơn. Ngược lại, nếu cuộc họp ít người tham gia hoặc tần suất sử dụng thấp, thì mức độ hoạt động của hệ thống sẽ giảm xuống, giúp tối ưu tài nguyên và đảm bảo thiết bị vận hành ổn định lâu dài.
2. Nguyên lý hoạt động của độ rộng xung
PWM hoạt động dựa trên nguyên tắc thay đổi thời gian tín hiệu ở mức cao (ON) trong mỗi chu kỳ của sóng vuông. Trong một chu kỳ, tín hiệu sẽ luân phiên giữa hai trạng thái: thời gian ON (Ton) và thời gian OFF (Toff). Chu kỳ này được lặp lại liên tục với tần số cố định, thường từ vài trăm Hz đến hàng chục kHz tùy theo ứng dụng.

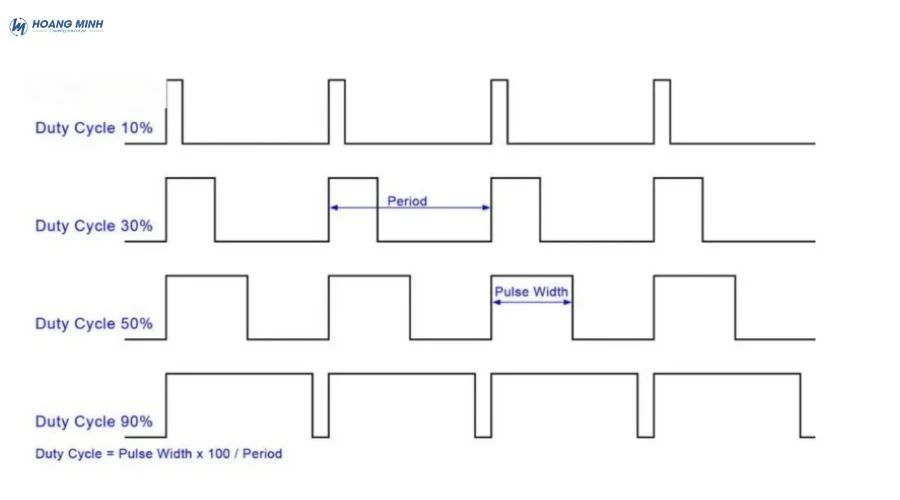

Duty cycle (chu kỳ làm việc) là tỷ lệ phần trăm thời gian tín hiệu ở mức ON so với tổng thời gian của một chu kỳ. Công thức tính duty cycle như sau:
| Duty cycle (%) = (Thời gian ON / (Thời gian ON + Thời gian OFF)) × 100% |
-
Duty cycle càng cao → thời gian ON chiếm phần lớn chu kỳ → điện áp trung bình trên tải càng lớn → tải (như LED, động cơ) nhận được nhiều năng lượng hơn → đèn sáng hơn, động cơ quay nhanh hơn.
-
Duty cycle càng thấp → thời gian OFF chiếm ưu thế → điện áp trung bình nhỏ hơn → tải nhận ít năng lượng hơn → đèn mờ dần, động cơ quay chậm lại.
Ví dụ, với nguồn điện 12V, khi duty cycle là 25%, điện áp trung bình cấp cho tải sẽ xấp xỉ 3V. Khi duty cycle tăng lên 75%, điện áp trung bình sẽ tăng lên khoảng 9V. Như vậy, chỉ cần thay đổi duty cycle, ta có thể điều chỉnh công suất đầu ra một cách linh hoạt mà không cần thay đổi điện áp nguồn.
Nhờ nguyên lý hoạt động này, PWM được ứng dụng rộng rãi trong điều khiển độ sáng đèn LED, điều khiển tốc độ động cơ, các bộ nguồn xung và nhiều hệ thống điện tử khác, nhờ khả năng điều khiển chính xác và hiệu suất cao.
3. Đặc điểm và ứng dụng của độ rộng xung PWM là gì?
PWM (Pulse Width Modulation) có đặc điểm nổi bật là khả năng mô phỏng tín hiệu tương tự (analog) từ tín hiệu số (digital) thông qua việc điều chỉnh duty cycle (chu kỳ làm việc). Duty cycle là tỷ lệ phần trăm thời gian tín hiệu ở mức ON so với tổng thời gian của một chu kỳ.
Ví dụ, với nguồn điện 5V:
- Duty cycle 50% → điện áp trung bình khoảng 2,5V
- Duty cycle 80% → điện áp trung bình khoảng 4V
- Duty cycle 20% → điện áp trung bình khoảng 1V
Nhờ nguyên lý này, PWM có thể điều khiển thiết bị một cách mượt mà mà không cần các mạch chuyển đổi analog phức tạp. Bên cạnh đó, do chỉ hoạt động với hai trạng thái ON/OFF nên PWM giúp giảm hao phí năng lượng, tăng hiệu suất và kéo dài tuổi thọ thiết bị.
Ứng dụng của PWM trong thực tế:
- Điều khiển động cơ điện: PWM được sử dụng rộng rãi để thay đổi tốc độ động cơ DC bằng cách thay đổi duty cycle. Ví dụ: trong quạt điện, máy bơm nước mini, hoặc xe điện, PWM giúp động cơ chạy mượt và ổn định ở nhiều tốc độ khác nhau mà vẫn duy trì hiệu suất cao.
- Điều chỉnh độ sáng đèn LED: PWM kiểm soát cường độ sáng bằng cách thay đổi thời gian đèn phát sáng trong mỗi chu kỳ. Nhờ vậy, ánh sáng có thể mờ hoặc sáng rõ theo nhu cầu mà không làm thay đổi màu sắc, đồng thời tiết kiệm điện năng đáng kể. Đây là nguyên lý hoạt động trong hầu hết hệ thống chiếu sáng LED hiện đại.
- Nguồn cung cấp xung (SMPS – Switched Mode Power Supply): PWM là “trái tim” của các bộ nguồn chuyển mạch. Bằng cách điều chế xung, SMPS có thể duy trì điện áp đầu ra ổn định, hiệu suất cao (trên 85%) và giảm tổn hao nhiệt so với nguồn tuyến tính truyền thống.
- Truyền dữ liệu và tín hiệu: PWM cũng được ứng dụng trong viễn thông, hệ thống nhúng, cảm biến hoặc thiết bị IoT. Ví dụ: tín hiệu PWM có thể mã hóa thông tin hoặc điều khiển các module ngoại vi (servo, cảm biến khoảng cách, hệ thống đo lường).
4. Công thức tính giá trị trung bình của điện áp ra tải trong phương pháp PWM là gì
Giá trị trung bình của điện áp ra tải khi dùng PWM được tính theo công thức:
| Utb = D × Uin |
Trong đó:
-
Utb: điện áp trung bình ra tải.
-
D: duty cycle (tỷ lệ phần trăm thời gian ON, tính theo dạng số thập phân).
-
Uin: điện áp đầu vào.
Ví dụ: Với điện áp đầu vào 12V và duty cycle 25% (tức D = 0,25), ta có: Utb = 0,25 × 12 = 3V.
5. Ưu nhược điểm của độ rộng xung (PWM)
5.1 Ưu điểm của PWM
- Hiệu suất cao: Do PWM hoạt động theo nguyên lý bật/tắt nhanh tín hiệu điện áp, nên năng lượng không bị tiêu tán nhiều như các mạch tuyến tính. Điều này giúp hệ thống đạt hiệu quả sử dụng điện năng tối đa.
- Thiết kế mạch đơn giản: Chỉ cần dùng transistor, MOSFET hoặc IGBT kết hợp với vi điều khiển là đã có thể tạo ra tín hiệu PWM ổn định. Điều này giúp giảm chi phí sản xuất và dễ dàng ứng dụng trong nhiều thiết bị.
- Điều khiển linh hoạt: PWM cho phép thay đổi điện áp trung bình ra tải mà không cần thay đổi điện áp nguồn, nhờ đó dễ dàng điều chỉnh độ sáng đèn, tốc độ động cơ hoặc âm lượng loa.
- Ứng dụng rộng rãi: Từ các thiết bị gia dụng như quạt, đèn LED, bếp điện từ cho đến các hệ thống công nghiệp như biến tần, nguồn xung, xe điện đều sử dụng PWM để điều khiển.
5.2 Nhược điểm của PWM
- Nguy cơ gây nhiễu điện từ (EMI): Nếu tần số PWM quá thấp hoặc không được lọc tốt, tín hiệu xung có thể phát sinh nhiễu, ảnh hưởng đến các thiết bị điện tử khác trong cùng hệ thống.
- Cần bộ lọc khi cần tín hiệu analog mịn: Vì PWM là tín hiệu số dạng xung, nên khi ứng dụng trong các mạch yêu cầu điện áp DC mịn (ví dụ DAC), cần thêm mạch lọc RC hoặc LC.
- Hiện tượng rung hoặc nhấp nháy: Ở một số ứng dụng như điều khiển đèn LED hoặc động cơ, nếu tần số PWM chưa đủ cao hoặc chưa tối ưu, mắt thường có thể thấy đèn nhấp nháy, hoặc động cơ chạy không êm, gây khó chịu cho người sử dụng.

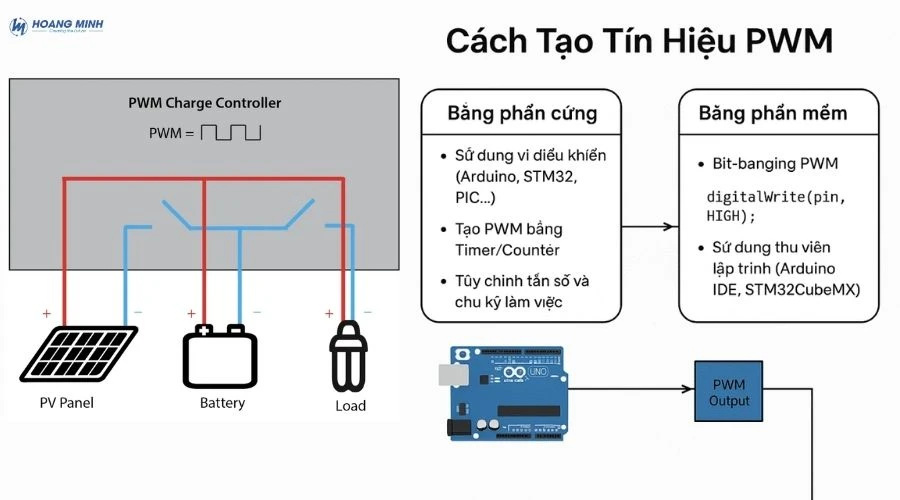

6. Cách để tạo ra xung PWM là gì
Xung PWM có thể được tạo ra theo nhiều cách khác nhau, tùy vào việc sử dụng mạch phần cứng chuyên dụng hoặc lập trình trên vi điều khiển. Hiện nay, hai phương pháp phổ biến nhất là tạo PWM bằng phần cứng và tạo PWM bằng phần mềm.
6.1. Tạo xung PWM bằng phương pháp so sánh (Comparator – phần cứng)
Phương pháp này sử dụng các mạch điện tử như bộ so sánh (Comparator) hoặc các IC chuyên dụng tạo PWM.
Nguyên lý hoạt động như sau:
- Một tín hiệu sóng răng cưa hoặc sóng tam giác được tạo ra với tần số cố định.
- Tín hiệu này được đưa vào bộ so sánh và so sánh với một điện áp tham chiếu (Vref).
- Khi điện áp của sóng lớn hơn Vref, đầu ra sẽ ở trạng thái ON.
- Khi điện áp của sóng nhỏ hơn Vref, đầu ra sẽ ở trạng thái OFF.
Kết quả thu được là tín hiệu xung vuông PWM, trong đó duty cycle phụ thuộc trực tiếp vào mức điện áp tham chiếu.
Phương pháp này có ưu điểm là độ ổn định cao, độ chính xác tốt và ít bị ảnh hưởng bởi nhiễu, nên thường được sử dụng trong các bộ nguồn xung (SMPS), mạch điều khiển động cơ và hệ thống chiếu sáng công suất lớn.
6.2. Tạo xung PWM bằng phần mềm (vi điều khiển)
Phương pháp này được sử dụng phổ biến trong các hệ thống nhúng như Arduino, STM32, PIC, ESP32…
Thay vì dùng mạch so sánh, PWM được tạo ra thông qua bộ Timer/Counter tích hợp trong vi điều khiển.
Quy trình cơ bản gồm:
- Cấu hình bộ Timer để tạo ra tần số PWM mong muốn (ví dụ 1kHz, 10kHz).
- Thiết lập giá trị so sánh để điều chỉnh thời gian ON/OFF, từ đó thay đổi duty cycle.
- Xuất tín hiệu PWM ra các chân GPIO để điều khiển thiết bị bên ngoài như LED, động cơ DC, quạt hoặc mạch công suất.
Ưu điểm của phương pháp này là linh hoạt, dễ lập trình, có thể thay đổi duty cycle và tần số theo thời gian thực, đồng thời hỗ trợ tạo nhiều kênh PWM cùng lúc trên một vi điều khiển.
7. Làm thế nào để biết đèn sử dụng PWM cao hay thấp?
Đèn LED thường dùng kỹ thuật PWM (Pulse Width Modulation – điều chế độ rộng xung) để điều chỉnh độ sáng bằng cách bật/tắt nhanh theo chu kỳ. Tần số PWM sẽ quyết định mức độ ổn định của ánh sáng và trải nghiệm khi sử dụng.
7.1. PWM tần số thấp
Đèn sử dụng PWM tần số thấp thường có đặc điểm:
- Tần số thường dưới 500Hz
- Ánh sáng có thể nhấp nháy nhẹ, dù mắt thường đôi khi khó nhận ra rõ ràng
- Khi quay video hoặc di chuyển mắt nhanh, dễ thấy hiện tượng chớp sáng hoặc sọc
Loại PWM này có thể gây cảm giác mỏi mắt, đau đầu nếu sử dụng trong thời gian dài, đặc biệt trong môi trường làm việc hoặc học tập có ánh sáng ổn định cao.
7.2. PWM tần số cao
Đèn sử dụng PWM tần số cao có đặc điểm:
- Tần số thường từ 1kHz trở lên
- Ánh sáng ổn định, mắt người gần như không cảm nhận được hiện tượng nhấp nháy
- Hình ảnh khi quay bằng camera cũng ít bị sọc hoặc chớp sáng
Loại này mang lại trải nghiệm dễ chịu hơn, giúp giảm mỏi mắt và phù hợp cho không gian làm việc, học tập hoặc sử dụng liên tục trong thời gian dài.
7.3. Cách kiểm tra đèn LED dùng PWM cao hay thấp
Bạn có thể kiểm tra bằng một số cách đơn giản sau:
- Quan sát qua camera điện thoại: Khi quay video hoặc nhìn đèn qua màn hình điện thoại, nếu xuất hiện các sọc sáng – tối di chuyển liên tục thì đèn thường sử dụng PWM tần số thấp. Nếu hình ảnh ổn định, không có hiện tượng nhấp nháy rõ rệt thì khả năng cao là PWM tần số cao.
- Dùng vật chuyển động nhanh: Quan sát một vật như cây bút khi di chuyển nhanh dưới ánh sáng đèn. Nếu thấy nhiều bóng mờ hoặc vệt sáng, điều đó cho thấy đèn có tần số PWM thấp. Nếu hình ảnh rõ nét hơn và ít vệt, đèn có PWM cao.
- Sử dụng thiết bị đo chuyên dụng: Các thiết bị đo nhấp nháy ánh sáng (flicker meter) có thể xác định chính xác tần số PWM của đèn, thường được dùng trong kiểm định chất lượng ánh sáng chuyên nghiệp.
| Tham khảo thêm: |
FAQs
1. Tín hiệu PWM là gì?
Tín hiệu PWM là dạng tín hiệu số (digital signal) có hai mức trạng thái: ON (1) và OFF (0). Tốc độ và hiệu quả điều khiển phụ thuộc vào tần số xung và độ rộng xung (Duty Cycle) — hai yếu tố quyết định giá trị trung bình của điện áp đầu ra.
2. Duty Cycle PWM là gì?
Duty Cycle là tỷ lệ thời gian xung ở mức cao (ON) trong một chu kỳ PWM, thường được tính theo phần trăm (%).
Ví dụ: Duty Cycle = 50% nghĩa là xung bật 50% thời gian và tắt 50% còn lại → điện áp trung bình bằng một nửa điện áp nguồn. Duty Cycle càng cao thì thiết bị nhận càng nhiều năng lượng.
3. PWM màn hình là gì?
PWM màn hình là kỹ thuật điều chỉnh độ sáng đèn nền (backlight) bằng cách thay đổi tốc độ bật/tắt của đèn LED. Tuy nhiên, nếu tần số PWM quá thấp (dưới 500Hz), có thể gây hiện tượng nhấp nháy (flicker) khiến người xem mỏi mắt hoặc đau đầu khi sử dụng lâu dài.
Các màn hình cao cấp thường sử dụng PWM tần số cao (trên 1kHz) hoặc công nghệ DC Dimming để khắc phục vấn đề này.
4. Động cơ PWM là gì?
Động cơ PWM là loại động cơ được điều khiển tốc độ và công suất bằng xung PWM thay vì điện áp tuyến tính. PWM giúp điều chỉnh tốc độ quay, mô-men xoắn và hướng quay của động cơ một cách mượt mà, tiết kiệm năng lượng và hạn chế sinh nhiệt.
Ứng dụng phổ biến trong quạt DC, robot, xe điện, máy in 3D và servo motor.
Kết luận
PWM (Pulse Width Modulation) không chỉ là một kỹ thuật điều khiển đơn thuần mà còn là nền tảng cho nhiều ứng dụng điện tử hiện đại. Với khả năng mô phỏng tín hiệu analog từ tín hiệu số, tiết kiệm năng lượng và dễ dàng triển khai, PWM được sử dụng rộng rãi trong điều khiển động cơ, chiếu sáng LED, nguồn điện tử và các hệ thống nhúng. Việc nắm vững nguyên lý hoạt động, công thức tính và cách tạo ra xung PWM là gì sẽ giúp kỹ sư, kỹ thuật viên hay người học điện tử ứng dụng hiệu quả hơn trong thực tế.
