Quang học là gì – Đây là câu hỏi được đặt ra khi chúng ta tiếp xúc với các thiết bị như kính hiển vi, máy ảnh, sợi quang hay kính viễn vọng. Quang học là một ngành quan trọng trong vật lý, đóng vai trò thiết yếu trong nhiều công nghệ hiện đại, từ viễn thông đến y học. Trong bài viết này, cùng Hoàng Minh tìm hiểu chi tiết về khái niệm quang học là gì, phân loại quang học, ứng dụng trong thực tế và đặc biệt là công nghệ sợi quang học – một bước đột phá trong truyền tải dữ liệu.
1. Quang học là gì?
Quang học là gì? Quang học là một nhánh của vật lý học nghiên cứu về ánh sáng, bao gồm cách ánh sáng được phát ra, truyền đi, tương tác với vật chất và được cảm nhận. Ánh sáng trong quang học không chỉ bao gồm ánh sáng nhìn thấy, mà còn bao gồm hồng ngoại và tử ngoại.
Nghiên cứu trong quang học có thể chia thành nhiều mảng như phản xạ, khúc xạ, nhiễu xạ, giao thoa, phân cực và tán sắc ánh sáng. Những hiện tượng này giúp giải thích cách ánh sáng hoạt động và là nền tảng để phát triển các thiết bị như gương, thấu kính, kính hiển vi, kính thiên văn, cảm biến hình ảnh, và nhiều hơn nữa.
Tóm lại, quang học – là ngành khoa học nghiên cứu về bản chất và hành vi của ánh sáng, đóng vai trò quan trọng trong nhiều lĩnh vực từ khoa học cơ bản đến công nghệ cao.
2. Phân loại quang học: Quang hình học và Quang học vật lý
Quang học được chia thành hai nhánh chính: Quang hình học và Quang học vật lý
- Quang hình học mô tả sự lan truyền của ánh sáng dưới dạng các tia sáng và phân tích hiện tượng theo các định luật phản xạ và khúc xạ.
- Quang học vật lý: Quang học vật lý nghiên cứu ánh sáng dưới dạng sóng điện từ, tập trung vào các tính chất giao thoa, nhiễu xạ, phân cực và tán sắc – những hiện tượng mà quang hình học không thể giải thích được.
2.1. Quang hình học là gì?
Trong quang hình học, ánh sáng được xem là tia sáng lan truyền theo đường thẳng. Khi một tia sáng đi từ môi trường trong suốt này sang môi trường trong suốt khác, tại mặt phân cách, tia sáng sẽ phân chia thành hai tia: tia phản xạ và tia khúc xạ.
1. Tia phản xạ
- Tia phản xạ nằm trong cùng mặt phẳng với tia tới (tia ban đầu chiếu đến mặt phân cách).
- Góc phản xạ luôn bằng góc tới, tuân theo định luật phản xạ ánh sáng.
- Có hai dạng phản xạ:
- Phản xạ gương: xảy ra khi bề mặt phản xạ nhẵn và phẳng, ví dụ như gương soi.
- Phản xạ khuếch tán: xảy ra khi ánh sáng phản xạ từ bề mặt nhám, làm tia sáng bị tán xạ theo nhiều hướng.
2. Tia khúc xạ
- Tia khúc xạ cũng nằm trong mặt phẳng chứa tia tới.
- Khi tia sáng đi từ môi trường này sang môi trường khác có chiết suất khác nhau, tia sẽ đổi hướng – hiện tượng này gọi là khúc xạ ánh sáng.
- Tỉ lệ giữa sin của góc tới và sin của góc khúc xạ là một hằng số, gọi là chỉ số khúc xạ (hay chiết suất tương đối giữa hai môi trường), ký hiệu là:
sin(i) / sin(r) = n
ilà góc tới (góc giữa tia tới và pháp tuyến)rlà góc khúc xạ (góc giữa tia khúc xạ và pháp tuyến)nlà chỉ số khúc xạ (hay chiết suất tương đối giữa hai môi trường)
Ví dụ điển hình: Khi ánh sáng đi từ không khí (chiết suất thấp) vào nước (chiết suất cao), tia sáng sẽ bị khúc xạ và lệch lại gần pháp tuyến.
2.2. Quang học vật lý là gì?
Quang học vật lý
Quang học vật lý nghiên cứu ánh sáng dưới dạng sóng điện từ, tập trung vào các tính chất như: bước sóng, tần số, tốc độ sóng, và các hiện tượng giao thoa, nhiễu xạ, phân cực ánh sáng mà quang hình học không thể giải thích được.
Trong quang học vật lý, ánh sáng được mô hình hóa như một sóng lan truyền trong không gian, không nhất thiết phải định nghĩa chi tiết bản chất của sóng trong từng môi trường, mà thay vào đó tập trung vào cách sóng hoạt động và tác động qua lại với vật chất.
Từ các mô hình sóng đơn giản đến phức tạp, người ta có thể mô tả được các trường điện và từ liên quan đến sóng ánh sáng. Điều này giúp làm rõ mối liên hệ giữa ánh sáng và vật chất – ví dụ:
-
Ánh sáng tương tác với kim loại sẽ gây ra hiện tượng phát xạ electron (hiệu ứng quang điện)
-
Trong khi đó, khi ánh sáng tương tác với vật liệu điện môi (như thủy tinh, nhựa trong suốt…), nó sẽ bị truyền qua, phản xạ hoặc khúc xạ mà không tạo ra dòng điện tự do.
Hiện tượng nhiễu xạ ánh sáng: Nhiễu xạ là hiện tượng ánh sáng bị uốn cong khi đi qua một vật cản nhỏ hoặc một khe hẹp, và từ đó các tia sáng giao thoa với nhau tạo thành các vân sáng tối xen kẽ.
Ví dụ nổi bật là thí nghiệm hai khe Young, minh chứng rõ ràng cho tính chất sóng của ánh sáng.
3. Ứng dụng trong đời sống của quang học là gì?
Sau khi hiểu rõ về quang học và các nhánh của nó, chúng ta có thể thấy rõ rằng quang học đóng vai trò thiết yếu trong nhiều lĩnh vực của đời sống hiện đại. Dưới đây là một số ứng dụng tiêu biểu của quang học:
3.1. Trong y tế
Quang học được ứng dụng rộng rãi trong lĩnh vực y học, đặc biệt là trong chẩn đoán và điều trị:
- Máy chụp X-quang, CT scanner dùng tia sáng để tạo ảnh bên trong cơ thể.
- Thiết bị nội soi sử dụng sợi quang để quan sát bên trong các cơ quan mà không cần phẫu thuật xâm lấn.
- Laser y học được sử dụng trong các ca phẫu thuật chính xác như mổ mắt, cắt mô bệnh, điều trị da liễu.
- Quang phổ y học giúp phân tích các mẫu sinh học và hỗ trợ chẩn đoán bệnh.
3.2. Trong truyền thông
Công nghệ quang học là nền tảng cho truyền thông sợi quang, giúp:
- Truyền dữ liệu với tốc độ cao, độ trễ thấp và độ ổn định cao trên khoảng cách xa.
- Là hạ tầng chính của Internet hiện đại, truyền hình cáp, mạng nội bộ doanh nghiệp,…
3. Trong công nghiệp
Quang học góp phần nâng cao chất lượng và hiệu quả trong sản xuất:
- Hệ thống đo quang học kiểm tra độ chính xác, kích thước của linh kiện mà không cần tiếp xúc.
- Cảm biến quang học được sử dụng trong dây chuyền tự động hóa.
- Laser công nghiệp hỗ trợ cắt, khắc, hàn vật liệu với độ chính xác cao.
4. Trong lĩnh vực giải trí
Các thiết bị giải trí hiện đại đều ứng dụng công nghệ quang học:
- Máy ảnh, máy quay phim dùng hệ thống thấu kính để lấy nét và ghi lại hình ảnh.
- Máy chiếu, kính thực tế ảo (VR) tạo ra trải nghiệm hình ảnh sống động và chân thực.
- Màn hình hiển thị, kính 3D, hiệu ứng ánh sáng trong sân khấu và rạp chiếu phim cũng dựa trên các nguyên lý quang học.
5. Trong khoa học và nghiên cứu
Quang học là công cụ quan trọng giúp các nhà khoa học:
- Quan sát vi mô qua kính hiển vi quang học và điện tử.
- Nghiên cứu vật liệu, năng lượng mặt trời, quang phổ thiên văn,…
- Phát triển công nghệ mới, như cảm biến sinh học, lượng tử học, AI thị giác,…
4. Sợi quang học là gì? Công nghệ truyền dẫn tín hiệu bằng sợi quang học
4.1. Khái niệm sợi quang học
Sợi quang học là gì? Sợi quang học (optical fiber) là một loại cáp truyền dẫn tín hiệu theo nguyên lý dùng ánh sáng để truyền tải dữ liệu thay vì sử dụng tín hiệu điện như cáp đồng theo cách truyền thống. Vật liệu chính cấu thành sợi quang là thủy tinh hoặc nhựa chuyên dụng, có chỉ số khúc xạ cao và tổn hao quang học thấp, giúp ánh sáng di chuyển dọc theo sợi với mức suy hao tín hiệu tối thiểu.
Quá trình truyền ánh sáng trong sợi quang dựa trên nguyên lý phản xạ toàn phần. Khi ánh sáng đi vào lõi (core) của sợi với một góc thích hợp, nó sẽ bị phản xạ hoàn toàn tại ranh giới giữa lõi và lớp vỏ bọc (cladding), cho phép ánh sáng “bật nảy” và lan truyền liên tục trong sợi mà không bị thoát ra ngoài.
4.2.Truyền dẫn tín hiệu bằng sợi quang học là gì?
Hệ thống truyền dẫn quang học bao gồm ba thành phần chính:
| Thành phần | Vai trò |
| Nguồn phát | Thường sử dụng laser diode hoặc LED, phát tín hiệu ánh sáng mang thông tin |
| Sợi quang học | Là môi trường truyền dẫn ánh sáng từ điểm đầu đến điểm cuối |
| Bộ thu | Bộ cảm biến quang học (photodetector) chuyển đổi tín hiệu ánh sáng nhận được thành tín hiệu điện để xử lý |
Ưu điểm nổi bật của công nghệ sợi quang học:
- Băng thông cực lớn: Có thể truyền dữ liệu với tốc độ lên đến hàng trăm Gbps.
- Không bị nhiễu điện từ (EMI): Vì tín hiệu truyền bằng ánh sáng, không chịu ảnh hưởng của điện trường hay từ trường.
- Khả năng truyền xa: Có thể truyền dữ liệu lên đến hàng trăm km mà không cần bộ khuếch đại (amplifier).
- An toàn và bảo mật cao: Khó bị đánh cắp tín hiệu so với cáp đồng.
Tham khảo thêm:
- Pixel là gì? Hướng dẫn cách chọn màn hình LED chuẩn nhu cầu
- Màn hình LED P3 là gì? Ứng dụng sử dụng và cách lựa chọn chuẩn

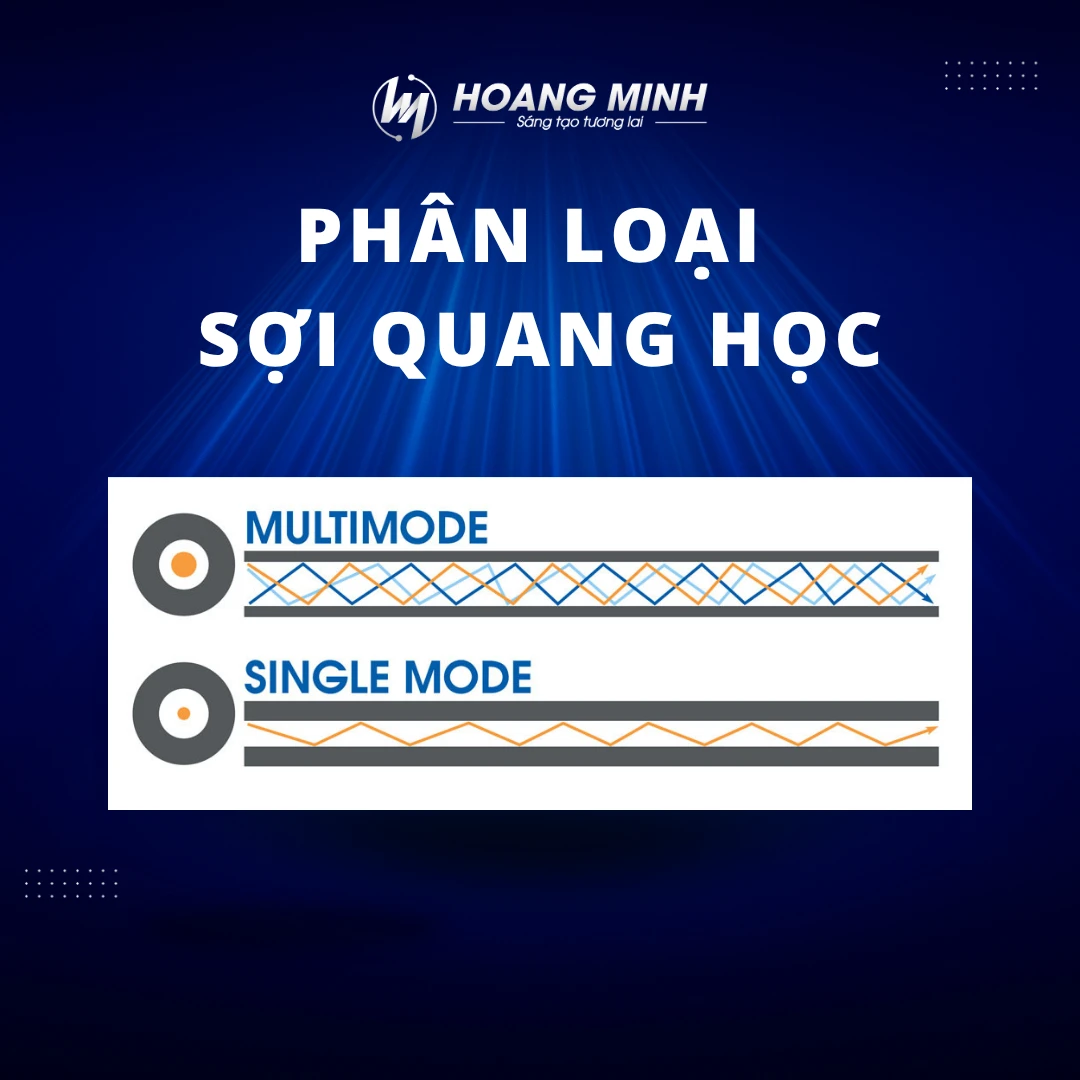

5. Phân loại sợi quang học
Sợi quang được chia thành hai loại chính, tùy theo cách truyền ánh sáng trong lõi:
5.1. Sợi quang học Single-mode (đơn mode)
- Kích thước của đường kính lõi nhỏ: khoảng 8–10 micromet.
- Truyền ánh sáng theo một chế độ duy nhất (single mode), giúp giảm thiểu hiện tượng tán sắc và suy hao.
- Sử dụng nguồn sáng laser diode hoạt động tại bước sóng 1310 nm hoặc 1550 nm.
- Phù hợp với: Truyền dữ liệu tầm xa (hàng chục đến hàng trăm km); Hệ thống mạng trục (backbone), mạng internet cáp quang, kết nối liên vùng hoặc cáp biển xuyên lục địa; Trung tâm dữ liệu, hệ thống viễn thông quốc gia hoặc toàn cầu.
Sợi single-mode được đánh giá là lựa chọn tối ưu cho những hệ thống yêu cầu tốc độ cao, độ trễ thấp và hiệu suất ổn định trong thời gian dài.
5.2 Sợi quang multi-mode (đa mode)
- Kích thước đường kính lõi lớn hơn: khoảng 50 hoặc 62.5 micromet.
- Truyền nhiều tia sáng (nhiều mode) đồng thời theo nhiều hướng khác nhau, gây ra hiện tượng tán sắc modal, làm giảm chất lượng tín hiệu nếu truyền xa.
- Sử dụng nguồn sáng LED hoặc VCSEL với bước sóng 850 nm hoặc 1300 nm.
- Phù hợp với: Mạng LAN, mạng nội bộ trong tòa nhà; Kết nối ngắn (dưới 2 km) trong trung tâm dữ liệu; Hệ thống camera giám sát, sân khấu, âm thanh ánh sáng trong nhà; Multi-mode là giải pháp tiết kiệm chi phí cho các kết nối tầm ngắn nhưng vẫn đòi hỏi tốc độ cao và độ tin cậy tương đối.
6. Nguyên lý hoạt động của sợi quang học là gì?
Sợi quang vận hành dựa trên hiện tượng phản xạ toàn phần trong quang học là gì?
- Ánh sáng được đưa vào lõi có chiết suất cao hơn lớp vỏ (cladding).
- Khi ánh sáng gặp bề mặt ranh giới với một góc tới lớn hơn góc giới hạn, nó không bị khúc xạ mà bị phản xạ hoàn toàn ngược lại vào lõi.
- Quá trình này lặp đi lặp lại giúp ánh sáng truyền đi trong lõi mà không bị rò rỉ ra ngoài, đảm bảo tín hiệu được duy trì xuyên suốt quãng đường truyền.
7. Cấu tạo của sợi quang học là gì?
| Thành phần | Chức năng |
| Lõi (Core) | Nơi ánh sáng truyền qua, làm từ thủy tinh tinh khiết hoặc polymer quang học |
| Lớp vỏ (Cladding) | Bao quanh lõi, có chiết suất thấp hơn để duy trì phản xạ toàn phần |
| Lớp phủ đệm (Buffer Coating) | Bảo vệ sợi quang khỏi độ ẩm, lực kéo, và va chạm cơ học nhẹ |
| Lớp vỏ ngoài (Jacket) | Lớp bảo vệ cuối cùng, chống tác động vật lý và môi trường |
Kết luận
Mong rằng qua bài thông tin này của Hoàng Minh, các bạn sẽ hiểu rõ sợi quang học là gì, cách phân loại và nguyên lý hoạt động của nó giúp các kỹ sư, nhà thiết kế hệ thống mạng và chuyên gia IT đưa ra quyết định chính xác khi triển khai các giải pháp truyền dẫn tốc độ cao trong hạ tầng số hiện đại.
Sợi quang không chỉ là giải pháp cho hiện tại, mà còn là nền tảng hạ tầng thiết yếu cho các xu hướng tương lai như 5G, IoT, trí tuệ nhân tạo (AI) và điện toán đám mây (cloud computing).
