Cách đấu nút nhấn báo cháy đúng kỹ thuật, chuẩn PCCC mới nhất

1. Nút nhấn báo cháy là gì?

Nút nhấn báo cháy (Manual Call Point) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), cho phép con người chủ động kích hoạt cảnh báo khi phát hiện dấu hiệu cháy trước khi hệ thống tự động nhận diện.

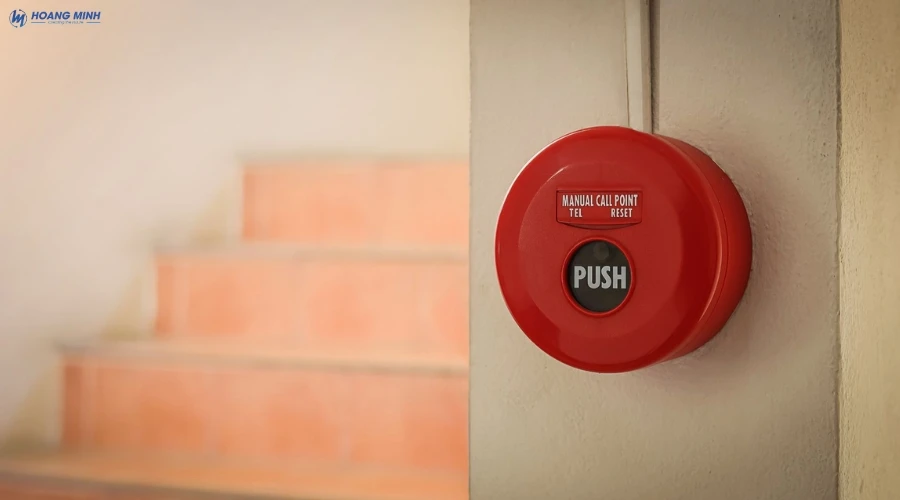

Thiết bị này thường được lắp đặt tại các vị trí dễ thấy, dễ tiếp cận như: hành lang, lối thoát hiểm, cầu thang, khu vực công cộng… nhằm đảm bảo bất kỳ ai cũng có thể nhanh chóng sử dụng khi cần thiết.

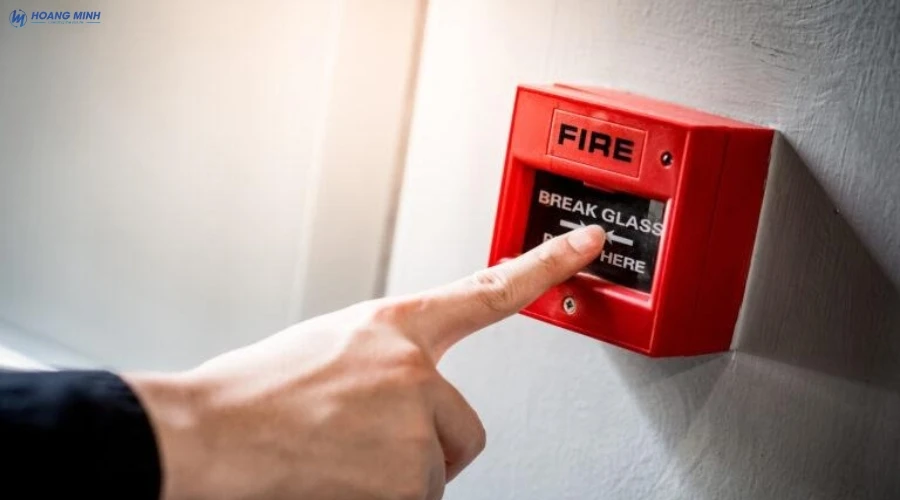

Khi người dùng nhấn nút (hoặc đập kính đối với loại có nắp bảo vệ), tín hiệu điện sẽ được gửi ngay lập tức về tủ trung tâm báo cháy. Từ đó, hệ thống sẽ:

• Kích hoạt còi báo động (siren)
• Bật đèn cảnh báo (strobe light)
• Truyền tín hiệu đến các thiết bị liên quan như hệ thống chữa cháy, thang máy, cửa chống cháy…

Tham khảo thêm: Độ phân giải 3MP là gì? Tìm hiểu chi tiết về camera 3 Megapixel

2. Nguyên lý hoạt động của nút nhấn báo cháy

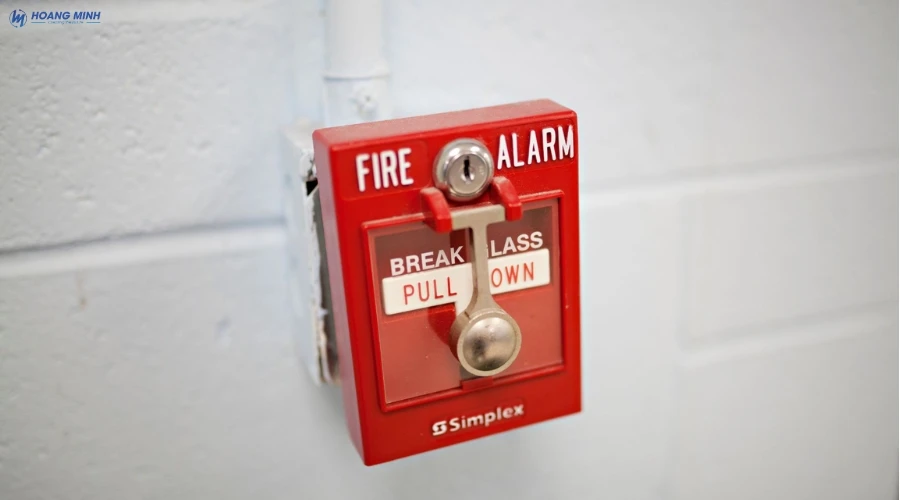

Nguyên lý hoạt động của nút nhấn báo cháy rất đơn giản dựa trên cơ chế kích hoạt tiếp điểm điện bằng tay. Khi phát hiện cháy, người dùng nhấn nút hoặc tác động vào lớp kính bảo vệ đối với loại break glass, làm thay đổi trạng thái của công tắc bên trong thiết bị. Tín hiệu sau đó được truyền qua đường dây về tủ trung tâm báo cháy (Fire Alarm Control Panel – FACP). Tủ trung tâm tiếp nhận và xử lý tín hiệu, sau đó kích hoạt các thiết bị cảnh báo như chuông, còi, đèn báo cháy hoặc hệ thống cảnh báo liên quan, giúp nhanh chóng thông báo sự cố và hỗ trợ quá trình sơ tán.

Tùy theo loại hệ thống, nguyên lý có thể khác nhau đôi chút:

• Hệ thống báo cháy thường (Conventional):

• Nút nhấn được kết nối theo từng zone (khu vực)
• Khi kích hoạt, trung tâm chỉ xác định được khu vực xảy ra cháy, không xác định chính xác vị trí cụ thể

• Hệ thống báo cháy địa chỉ (Addressable):

• Mỗi nút nhấn có một địa chỉ riêng
• Khi kích hoạt, trung tâm hiển thị chính xác vị trí của nút nhấn (tầng, phòng, khu vực)
• Giúp xử lý sự cố nhanh và chính xác hơn

Tham khảo thêm: Reverb là gì trong âm nhạc? Phân biệt Reverb với Echo chi tiết

3. Sơ đồ đấu nút nhấn báo cháy cơ bản

Sơ đồ đấu nút nhấn báo cháy là phần quan trọng trong quá trình lắp đặt hệ thống PCCC, đảm bảo tín hiệu từ nút nhấn được truyền chính xác về tủ trung tâm khi có sự cố xảy ra. Việc đấu nối đúng kỹ thuật không chỉ giúp hệ thống hoạt động ổn định mà còn hạn chế lỗi giả (false alarm) hoặc mất tín hiệu.

Cấu hình phổ biến:

• Hệ thống báo cháy 2 dây (conventional): Đây là cấu hình phổ biến nhất hiện nay trong các công trình vừa và nhỏ. Hệ thống sử dụng 2 dây tín hiệu (dây loop) để kết nối từ tủ trung tâm đến các thiết bị như đầu báo khói, đầu báo nhiệt và nút nhấn báo cháy.
• Đấu nối theo zone (khu vực): Các nút nhấn báo cháy sẽ được đấu nối song song hoặc nối tiếp trong cùng một zone. Khi một nút được kích hoạt, toàn bộ zone đó sẽ gửi tín hiệu về trung tâm. Cách đấu này giúp phân chia hệ thống theo từng khu vực như tầng, phòng, hành lang… để dễ dàng quản lý và xử lý sự cố.

Các chân cơ bản trên nút nhấn:

• L / + (Positive): dây dương từ trung tâm. Đây là chân nhận nguồn dương từ tủ báo cháy. Dây này đóng vai trò cung cấp tín hiệu và năng lượng để nút nhấn hoạt động. Khi đấu nối, cần đảm bảo đúng cực để tránh lỗi hệ thống.
• C / – (Negative): dây âm. Là chân còn lại trong mạch tín hiệu, kết nối về cực âm của tủ trung tâm. Hai dây (+) và (–) tạo thành một vòng mạch khép kín, giúp hệ thống giám sát trạng thái liên tục.

Một số loại có thêm:

• NO (Normally Open – tiếp điểm thường mở): Ở trạng thái bình thường, mạch sẽ hở. Khi nhấn nút, tiếp điểm đóng lại và gửi tín hiệu báo cháy về trung tâm. Đây là loại tiếp điểm phổ biến trong các hệ thống báo cháy.
• NC (Normally Closed – tiếp điểm thường đóng): Ngược lại với NO, mạch luôn ở trạng thái đóng. Khi nhấn nút, mạch sẽ bị ngắt và trung tâm nhận biết có sự thay đổi để kích hoạt báo động. Loại này thường dùng trong một số hệ thống đặc thù cần giám sát đứt dây hoặc lỗi đường truyền.

Tham khảo thêm: Tiêu chuẩn UL là gì? Tìm hiểu về chứng nhận UL sản xuất

4. Cách đấu nút nhấn báo cháy chi tiết (chuẩn kỹ thuật)

Đấu nối nút nhấn báo cháy cần thực hiện đúng theo model thiết bị, loại hệ thống (Conventional/Addressable) và tủ trung tâm báo cháy. Dưới đây là nguyên tắc đấu nối tham khảo của một số thương hiệu phổ biến.

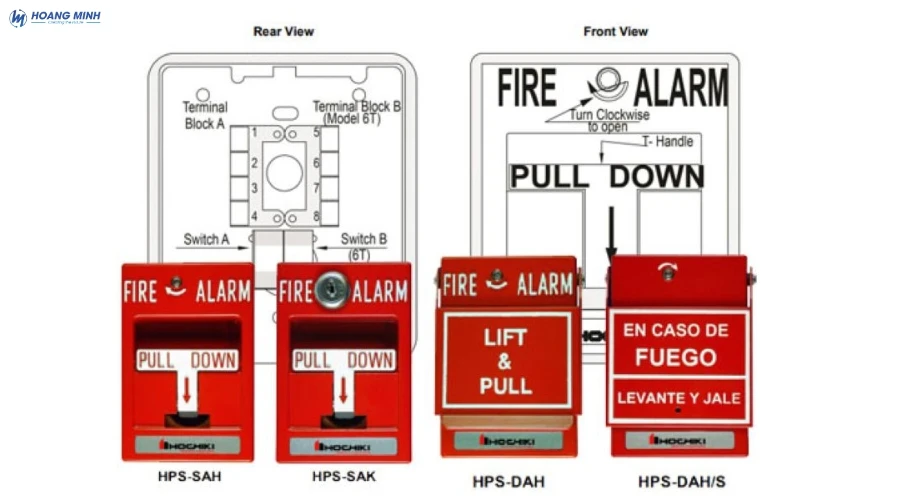

4.1. Nút nhấn báo cháy Hochiki

Nút nhấn Hochiki có thể sử dụng các terminal như S+ và SC- tùy model.

• Kết nối các chân tín hiệu với đường zone/loop của tủ trung tâm.
• Kiểm tra đúng cực tính theo sơ đồ kỹ thuật.
• Với hệ Conventional, sử dụng điện trở cuối tuyến theo yêu cầu của hệ thống.

4.2. Nút nhấn báo cháy Horing

Nút nhấn Horing có thể sử dụng các terminal được đánh số 1, 2, 3, 4 tùy model.

• Xác định đúng chân tín hiệu theo wiring diagram.
• Kết nối với zone/loop tương ứng của tủ trung tâm.
• Kiểm tra trạng thái báo cháy và lỗi đường dây sau khi đấu nối.

4.3. Nút nhấn báo cháy Chungmei

Một số dòng Chungmei sử dụng terminal Z1 và Z2 cho đường tín hiệu.

• Kết nối Z1/Z2 theo sơ đồ của thiết bị.
• Kiểm tra yêu cầu về cực tính và điện trở cuối tuyến.
• Thực hiện kiểm tra tín hiệu sau khi hoàn tất.

4.4. Nút nhấn báo cháy GST

Nút nhấn GST có cả dòng Conventional và Addressable, do đó sơ đồ đấu nối phụ thuộc vào từng model.

• Xác định đúng loại thiết bị trước khi đấu nối.
• Với hệ Addressable, kết nối vào loop và cài đặt địa chỉ nếu được yêu cầu.
• Với hệ Conventional, kết nối vào zone và sử dụng điện trở cuối tuyến theo thiết kế.

4.5. Nút nhấn báo cháy Yunyang

Một số model Yunyang sử dụng terminal L+ và L-.

• Đấu nối theo đúng ký hiệu terminal của model.
• Kết nối với đường tín hiệu tương ứng trên tủ trung tâm.
• Kiểm tra tín hiệu báo cháy và trạng thái lỗi sau khi lắp đặt.

4.6. Nút nhấn báo cháy Apollo

Nút nhấn Apollo có thể sử dụng các terminal như L1 và L2 tùy dòng sản phẩm.

• Đấu nối theo wiring diagram của model.
• Kiểm tra cực tính, zone/loop và điện trở cuối tuyến nếu có.
• Kiểm tra hoạt động của thiết bị sau khi hoàn thành.

Lưu ý: Không nên áp dụng một sơ đồ đấu dây chung cho tất cả model. Cần đối chiếu wiring diagram của nhà sản xuất và tài liệu kỹ thuật của đúng thiết bị trước khi thi công.

5. Cách sử dụng nút nhấn báo cháy

Khi phát hiện cháy hoặc có dấu hiệu nguy hiểm:

1. Xác định nút nhấn báo cháy gần nhất.
2. Kích hoạt nút theo cơ chế được thiết kế trên thiết bị.
3. Nhanh chóng rời khỏi khu vực nguy hiểm theo lối thoát hiểm.
4. Thông báo cho lực lượng phụ trách hoặc cơ quan chức năng khi cần thiết.

Lưu ý: Chỉ kích hoạt nút nhấn trong trường hợp khẩn cấp hoặc khi được thực hiện trong quy trình kiểm tra, bảo trì hệ thống.

Tham khảo thêm: BYOD là gì? Tìm hiểu về BYOD và xu hướng làm việc hiện đại

6. Lưu ý quan trọng khi đấu nút nhấn báo cháy

Việc đấu nút nhấn báo cháy đòi hỏi độ chính xác cao vì đây là thiết bị trực tiếp truyền tín hiệu cảnh báo đến tủ trung tâm. Nếu đấu sai, hệ thống có thể không hoạt động hoặc hoạt động không ổn định.

Trong quá trình thi công, cần lưu ý các điểm sau:

• Đấu đúng cực (+/–) để đảm bảo tín hiệu truyền ổn định; đấu sai có thể khiến trung tâm không nhận tín hiệu hoặc báo lỗi
• Tuân thủ sơ đồ của nhà sản xuất nhằm đảm bảo đúng kỹ thuật và tránh sai sót trong đấu nối
• Không nối tắt dây tín hiệu vì có thể gây chập mạch, báo giả hoặc hỏng thiết bị
• Dây tín hiệu cần đi trong ống bảo vệ để tránh tác động bên ngoài như ẩm, va đập hoặc cháy lan
• Kiểm tra toàn bộ hệ thống trước khi cấp nguồn nhằm phát hiện sớm lỗi đấu nối

Nếu không tuân thủ đúng kỹ thuật, hệ thống có thể gặp các sự cố như:

• Không báo cháy khi có sự cố thực tế
• Báo giả liên tục gây ảnh hưởng đến vận hành
• Hư hỏng thiết bị hoặc toàn bộ hệ thống báo cháy

Tham khảo thêm: SBC (Session Border Controller) là gì? Tìm hiểu về SBC và ứng dụng trong thực tế

Kết luận

Tóm lại, việc đấu nút nhấn báo cháy đúng kỹ thuật không chỉ giúp hệ thống PCCC hoạt động ổn định mà còn đảm bảo khả năng cảnh báo kịp thời khi xảy ra sự cố. Dù quy trình đấu nối không quá phức tạp, nhưng đòi hỏi phải tuân thủ nghiêm ngặt về cực tính, sơ đồ kỹ thuật và các tiêu chuẩn hiện hành.

Để hạn chế rủi ro và đảm bảo an toàn lâu dài, người dùng nên thực hiện lắp đặt theo đúng hướng dẫn của nhà sản xuất, đồng thời ưu tiên sử dụng dịch vụ từ các đơn vị thi công PCCC chuyên nghiệp. Một hệ thống được đấu nối chính xác sẽ là “lá chắn” quan trọng giúp bảo vệ con người và tài sản trong mọi tình huống khẩn cấp.
