Cáp AV là một trong những loại cáp kết nối quen thuộc trong các thiết bị điện tử như tivi, đầu DVD, đầu karaoke hay máy chơi game. Dù công nghệ kết nối hiện nay đã phát triển với các chuẩn hiện đại như HDMI hay DisplayPort, cáp AV vẫn được sử dụng khá phổ biến nhờ khả năng truyền tín hiệu hình ảnh và âm thanh ổn định giữa nhiều thiết bị analog.
Vậy cáp AV là gì? Cáp AV có cấu tạo ra sao và được sử dụng trong những trường hợp nào? Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, công dụng cũng như cách kết nối cáp AV đúng chuẩn để giúp bạn sử dụng thiết bị hiệu quả và tránh các lỗi thường gặp khi kết nối.
1. Cáp AV là gì?
Cáp AV (Audio Video Cable) là loại cáp dùng để truyền tín hiệu âm thanh và hình ảnh analog giữa các thiết bị điện tử như tivi, đầu DVD, đầu ghi hình, máy chơi game, máy chiếu hoặc camera.

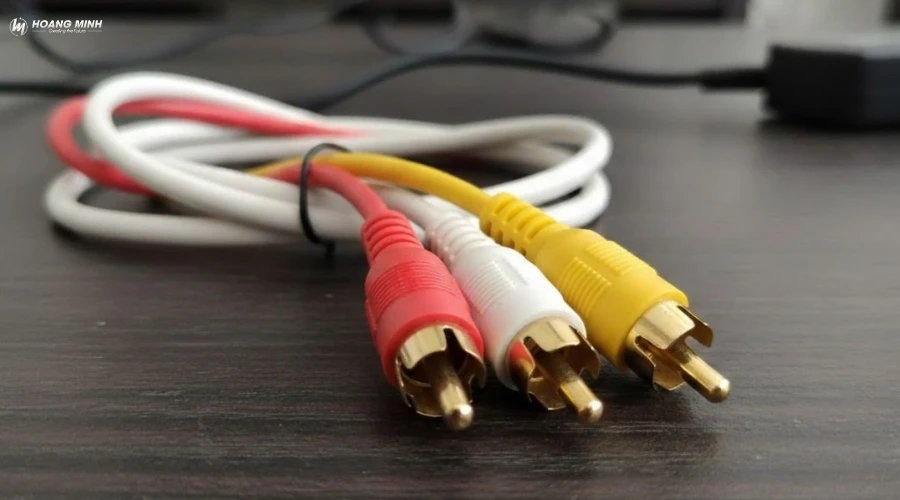

Cáp AV thường có 3 đầu jack RCA với các màu đặc trưng gồm:
- Vàng: truyền tín hiệu hình ảnh (Video)
- Trắng: truyền tín hiệu âm thanh kênh trái (Audio Left)
- Đỏ: truyền tín hiệu âm thanh kênh phải (Audio Right)
Nhờ đó, cáp AV giúp thiết bị nguồn phát (DVD, đầu ghi, máy chơi game…) truyền hình ảnh và âm thanh đến thiết bị hiển thị như tivi hoặc màn hình.
Mặc dù hiện nay nhiều chuẩn kết nối hiện đại như HDMI hay DisplayPort đã phổ biến, nhưng cáp AV vẫn được sử dụng rộng rãi trong nhiều thiết bị điện tử và hệ thống giải trí đời cũ.
Tham khảo thêm: Top 7 sai lầm phổ biến khi lắp đặt hệ thống AV cần tránh
2. Cấu tạo của cáp AV
Một sợi cáp AV cơ bản gồm các thành phần chính sau:
- Lõi dây dẫn: Bên trong mỗi dây là lõi đồng hoặc hợp kim đồng có nhiệm vụ dẫn tín hiệu âm thanh và hình ảnh từ thiết bị phát đến thiết bị nhận.
- Lớp cách điện: Bao quanh lõi dây là lớp nhựa cách điện giúp bảo vệ dây dẫn, tránh nhiễu tín hiệu và đảm bảo an toàn khi sử dụng.
- Lớp chống nhiễu: Một số loại cáp AV chất lượng cao được trang bị thêm lớp lưới kim loại hoặc lớp chống nhiễu giúp hạn chế hiện tượng méo tín hiệu, nhiễu hình hoặc rè âm thanh.
- Đầu jack RCA: Hai đầu cáp được gắn jack RCA với màu sắc tiêu chuẩn: Vàng – Video, Trắng – Audio Left, Đỏ – Audio Right
Nhờ cấu tạo này, việc kết nối thiết bị bằng cáp AV trở nên đơn giản và dễ nhận biết.
Tham khảo thêm: AV In Adapter là gì? Cách sử dụng và phân biệt chuẩn AV phổ biến
3. Cáp AV dùng để làm gì?
Cáp AV được sử dụng để kết nối và truyền tín hiệu hình ảnh – âm thanh giữa các thiết bị điện tử trong nhiều trường hợp khác nhau.
- Kết nối đầu DVD với tivi: Đây là ứng dụng phổ biến nhất. Cáp AV giúp truyền tín hiệu từ đầu đĩa DVD sang tivi để hiển thị nội dung video và âm thanh.
- Kết nối đầu ghi camera: Trong các hệ thống camera analog, cáp AV được dùng để kết nối đầu ghi hình với màn hình giám sát hoặc tivi.
- Kết nối máy chơi game: Các dòng máy game đời cũ như PlayStation 2 hoặc PlayStation 3 thường sử dụng cổng AV để xuất hình ảnh và âm thanh sang tivi.
- Kết nối máy chiếu: Một số máy chiếu mini hoặc thiết bị trình chiếu cũ vẫn hỗ trợ cổng AV để nhận tín hiệu từ laptop, đầu phát hoặc đầu karaoke.
Tham khảo thêm: Thiết bị AV là gì? Cách lựa chọn thiết bị AV phù hợp với hệ thống
4. Các loại cáp AV phổ biến hiện nay
Trên thị trường hiện nay có nhiều loại cáp AV khác nhau, được thiết kế để phù hợp với từng loại thiết bị và nhu cầu kết nối cụ thể. Tùy vào chuẩn cổng trên thiết bị phát và thiết bị nhận, người dùng có thể lựa chọn loại cáp phù hợp để đảm bảo tín hiệu âm thanh và hình ảnh được truyền ổn định.
4.1 Cáp AV 3 đầu RCA
Đây là loại cáp AV phổ biến và được sử dụng rộng rãi nhất hiện nay. Cáp có 3 đầu jack RCA với các màu tiêu chuẩn:
- Vàng: truyền tín hiệu hình ảnh (Composite Video)
- Trắng: truyền âm thanh kênh trái (Audio Left)
- Đỏ: truyền âm thanh kênh phải (Audio Right)
Loại cáp này thường được sử dụng để kết nối các thiết bị như đầu DVD, đầu karaoke, đầu ghi camera hoặc máy chơi game với tivi hoặc màn hình. Nhờ cách phân chia tín hiệu riêng biệt cho hình ảnh và âm thanh stereo, cáp AV 3 đầu RCA giúp việc kết nối trở nên đơn giản và dễ nhận biết.
Tuy nhiên, vì sử dụng tín hiệu analog, chất lượng hình ảnh của cáp AV 3 đầu RCA chỉ ở mức cơ bản, phù hợp với các thiết bị giải trí đời cũ.
4.2 Cáp AV 2 đầu
Cáp AV 2 đầu là phiên bản đơn giản hơn của cáp AV truyền thống, thường chỉ gồm 2 đầu jack RCA. Loại cáp này có thể được dùng trong các trường hợp sau:
- Truyền chỉ tín hiệu video
- Truyền âm thanh mono
- Kết nối các thiết bị âm thanh cơ bản
Trong một số hệ thống thiết bị cũ hoặc thiết bị chuyên dụng, chỉ cần truyền một loại tín hiệu nhất định nên không cần đầy đủ 3 đầu RCA. Vì vậy cáp AV 2 đầu giúp giảm chi phí và đơn giản hóa việc kết nối.
Tuy nhiên, nếu cần truyền đồng thời cả hình ảnh và âm thanh stereo thì người dùng vẫn cần sử dụng loại cáp AV 3 đầu đầy đủ.
Tham khảo thêm: 5 Lỗi hệ thống AV thường gặp và cách khắc phục | Hướng dẫn đầy đủ
4.3 Cáp AV sang jack 3.5mm
Đây là loại cáp được thiết kế để chuyển đổi giữa cổng AV RCA và jack 3.5mm. Cáp thường có một đầu là jack 3.5mm TRRS và đầu còn lại là 3 đầu RCA màu vàng – trắng – đỏ.
Loại cáp này thường xuất hiện trên:
- Tivi đời mới có cổng AV dạng jack 3.5mm combo
- Máy chiếu mini
- Một số laptop hoặc thiết bị đa phương tiện
- Thiết bị phát video nhỏ gọn
Nhờ thiết kế này, người dùng có thể kết nối các thiết bị AV truyền thống với những thiết bị hiện đại chỉ có một cổng AV tổng hợp. Tuy nhiên cần lưu ý rằng chuẩn chân jack 3.5mm AV có thể khác nhau giữa các hãng, nên đôi khi phải sử dụng đúng loại adapter hoặc cáp tương thích với thiết bị.
4.4 Cáp AV sang HDMI
Cáp AV sang HDMI thực chất là bộ chuyển đổi tín hiệu từ chuẩn AV analog sang chuẩn HDMI kỹ thuật số.
Loại thiết bị này thường được dùng trong các trường hợp:
- Kết nối đầu DVD cũ với tivi đời mới
- Kết nối máy chơi game cũ với màn hình hiện đại
- Kết nối đầu ghi camera analog với tivi có cổng HDMI
Khác với cáp AV thông thường, loại này thường có bộ chuyển đổi tín hiệu (converter) bên trong để biến tín hiệu analog thành tín hiệu số. Một số thiết bị còn hỗ trợ nâng cấp độ phân giải (upscale) để hình ảnh hiển thị rõ nét hơn trên màn hình hiện đại. Nhờ đó, người dùng vẫn có thể tiếp tục sử dụng các thiết bị cũ mà không cần thay thế toàn bộ hệ thống giải trí hoặc giám sát.
Tham khảo thêm: AV over IP là gì? Giải pháp truyền tải cho hệ thống AV hiện đại
5. Cách kết nối cáp AV đúng chuẩn
Để sử dụng cáp AV đúng cách và đảm bảo tín hiệu hình ảnh, âm thanh truyền ổn định giữa các thiết bị, bạn có thể thực hiện theo các bước sau:

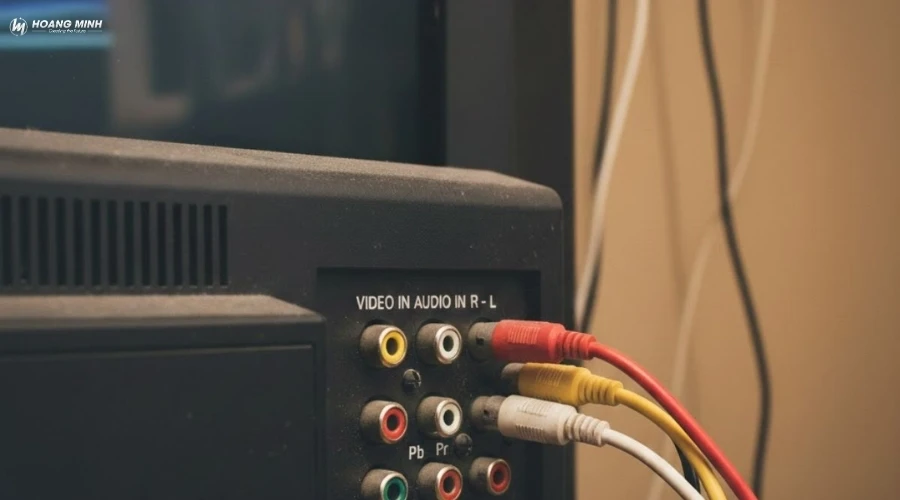

Bước 1: Xác định cổng AV trên thiết bị
Trước khi kết nối, hãy kiểm tra vị trí và ký hiệu của cổng AV trên thiết bị phát và thiết bị hiển thị. Thông thường các cổng này sẽ được ghi rõ bằng các ký hiệu như:
- AV IN: cổng nhận tín hiệu AV từ thiết bị khác
- AV OUT: cổng xuất tín hiệu AV sang thiết bị hiển thị
- VIDEO / AUDIO: cổng truyền tín hiệu hình ảnh và âm thanh
Các cổng này thường xuất hiện trên tivi, đầu DVD, đầu karaoke, đầu ghi camera hoặc máy chơi game. Với một số tivi đời mới, cổng AV có thể được thiết kế dạng jack 3.5mm AV combo, khi đó bạn sẽ cần thêm adapter để chuyển sang 3 đầu RCA.
Việc xác định đúng cổng IN và OUT là rất quan trọng, vì nếu cắm sai hướng truyền tín hiệu thì thiết bị sẽ không hiển thị hình ảnh hoặc âm thanh.
Tham khảo thêm: Cổng AV là gì? Phân loại và ứng dụng trong Tivi
Bước 2: Cắm đúng màu jack
Cáp AV tiêu chuẩn sử dụng 3 đầu jack RCA với màu sắc quy ước để phân biệt từng loại tín hiệu. Khi kết nối, bạn cần cắm đúng màu theo quy định:
- Vàng → Video (hình ảnh)
- Trắng → Audio Left (âm thanh trái)
- Đỏ → Audio Right (âm thanh phải)
Việc cắm đúng màu giúp đảm bảo âm thanh và hình ảnh được truyền chính xác. Nếu cắm sai, có thể xảy ra các lỗi như:
- Không có hình ảnh
- Âm thanh chỉ phát một bên loa
- Âm thanh bị đảo kênh trái – phải
Vì vậy hãy kiểm tra kỹ các cổng màu trên thiết bị trước khi cắm cáp.
Bước 3: Chọn nguồn tín hiệu
Sau khi kết nối xong cáp AV, bước tiếp theo là chọn đúng nguồn tín hiệu trên tivi hoặc màn hình để hiển thị nội dung từ thiết bị phát.
Bạn có thể sử dụng điều khiển tivi và chọn các chế độ nguồn như:
- AV
- Video
- Input
- Source
Sau khi chọn đúng nguồn đầu vào, tín hiệu hình ảnh và âm thanh từ thiết bị phát (đầu DVD, đầu karaoke, máy chơi game…) sẽ được truyền tới màn hình và hiển thị bình thường. Nếu vẫn chưa có tín hiệu, hãy kiểm tra lại cáp, vị trí cắm jack hoặc thử chọn lại nguồn đầu vào trên tivi.
Kết luận
Tóm lại, cáp AV là loại cáp kết nối truyền thống được sử dụng để truyền tín hiệu hình ảnh và âm thanh giữa các thiết bị điện tử như tivi, đầu DVD, đầu karaoke, máy chơi game hay camera. Với cấu tạo đơn giản gồm các đầu jack RCA màu vàng – trắng – đỏ, cáp AV giúp việc kết nối thiết bị trở nên dễ dàng và ổn định.
Mặc dù hiện nay đã có nhiều chuẩn kết nối hiện đại hơn, cáp AV vẫn được sử dụng rộng rãi trong nhiều hệ thống giải trí và thiết bị analog. Việc hiểu rõ cấu tạo, công dụng cũng như cách kết nối cáp AV đúng chuẩn sẽ giúp bạn tận dụng tốt các thiết bị sẵn có và đảm bảo hình ảnh, âm thanh hoạt động ổn định.
