Giao thức Modbus RTU là gì? Đặc điểm và ứng dụng thực tế
Mục Lục
Trong kỷ nguyên công nghiệp 4.0, việc kết nối và trao đổi dữ liệu giữa các thiết bị đóng vai trò cực kỳ quan trọng. Một trong những giao thức truyền thông được sử dụng rộng rãi nhất hiện nay chính là Modbus RTU. Nhờ cấu trúc đơn giản, chi phí thấp và khả năng tương thích cao, Modbus RTU trở thành lựa chọn hàng đầu trong các hệ thống tự động hóa, từ nhà máy sản xuất, quản lý năng lượng đến nông nghiệp thông minh. Vậy Modbus RTU là gì, có đặc điểm và ứng dụng thực tế ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết này.
1. Modbus RTU là gì?
Modbus RTU là một giao thức truyền thông mở, dựa trên chuẩn đường truyền vật lý RS232 hoặc RS485, hoạt động theo mô hình Master – Slave. Đây là một trong những giao thức phổ biến nhất trong công nghiệp, thường gặp trong các hệ thống BMS (Building Management System), tự động hóa, năng lượng, điện lực, HVAC và nhiều ứng dụng công nghiệp khác.
Điểm mạnh khiến Modbus RTU trở nên “thống trị” ở nhiều thiết bị là vì nó ổn định – đơn giản – dễ triển khai. Chỉ cần vài thao tác cấu hình cơ bản, các thiết bị từ nhiều hãng khác nhau có thể dễ dàng kết nối và trao đổi dữ liệu.
Trên mô hình OSI, Modbus được xếp ở tầng 7 (Application Layer), cho phép thiết bị giao tiếp bằng cơ chế hỏi – đáp (query/response). Trong đó, thiết bị Master sẽ gửi yêu cầu đến Slave, còn Slave sẽ trả lời bằng dữ liệu hoặc thông báo lỗi. Việc này được thực hiện thông qua các Function Code – quy định loại thao tác (đọc, ghi, điều khiển).
Có thể nói, Modbus RTU chính là “ngôn ngữ chung” của tự động hóa công nghiệp, giúp đơn giản hóa việc kết nối và quản lý thiết bị trong một mạng truyền thông.
2. Cấu trúc bản tin Modbus RTU là gì?

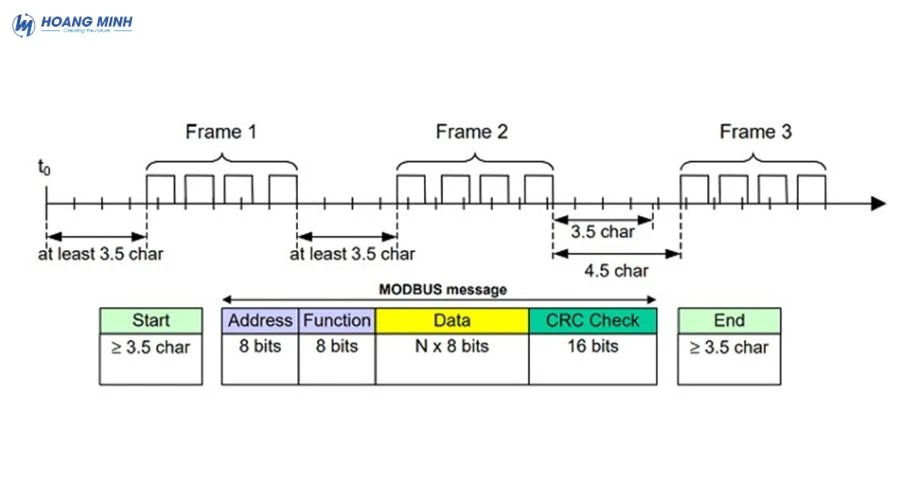

Một bản tin Modbus RTU (Modbus RTU frame) được xây dựng theo cấu trúc chặt chẽ, giúp đảm bảo tính đồng bộ và độ tin cậy khi truyền dữ liệu. Cấu trúc cơ bản bao gồm 4 thành phần chính:
- 1 byte Địa chỉ (Address)
- 1 byte Mã hàm (Function Code)
- n byte Dữ liệu (Data)
- 2 byte CRC (Cyclic Redundancy Check)
Chức năng và vai trò của từng trường dữ liệu
-
Byte Địa chỉ (Address): Xác định thiết bị Slave nào sẽ nhận hoặc trả lời gói tin.
-
Trong trường hợp Master gửi yêu cầu → địa chỉ này chỉ định Slave mục tiêu.
-
Khi Slave phản hồi → địa chỉ này cho biết dữ liệu trả về thuộc về thiết bị nào.
Phạm vi địa chỉ thường từ 0 – 254.
-
-
Byte Mã hàm (Function Code): Do Master gửi để chỉ định loại thao tác yêu cầu. Một số mã thông dụng:
-
01: Đọc dữ liệu dạng bit (Discrete Output/Coil Status) -
03: Đọc dữ liệu thanh ghi dạng word (Holding Registers) -
05: Ghi 1 bit dữ liệu vào Slave -
15: Ghi nhiều bit dữ liệu vào Slave
-
-
Byte Dữ liệu (Data): Chứa thông tin truyền tải giữa Master và Slave, bao gồm địa chỉ thanh ghi, độ dài dữ liệu và giá trị cần đọc/ghi.
-
Khi đọc dữ liệu:
-
Master gửi:
2 byte địa chỉ dữ liệu+2 byte độ dài -
Slave trả về:
2 byte địa chỉ+2 byte độ dài+n byte dữ liệu thực tế
-
-
Khi ghi dữ liệu:
-
Master gửi:
2 byte địa chỉ dữ liệu+2 byte độ dài+n byte dữ liệu cần ghi -
Slave phản hồi:
2 byte địa chỉ+2 byte độ dài
-
-
-
Byte CRC (2 byte CRC-16): Là trường kiểm tra lỗi, giúp phát hiện dữ liệu bị sai trong quá trình truyền. CRC được tính toán theo thuật toán CRC-16 và gửi kèm ở cuối bản tin.
Nhờ cấu trúc gọn gàng nhưng đầy đủ này, Modbus RTU đảm bảo dữ liệu truyền đi chính xác, ít lỗi và dễ dàng phân tích xử lý.
Tham khảo:
- Mixer là gì? Cấu tạo & Vai trò của mixer trong hệ thống âm thanh
- Loa monitor là gì? Tìm hiều từ A-Z về loa monitor
3. Sự khác nhau giữa Modbus RTU và Modbus TCP
Mặc dù cùng thuộc họ giao thức Modbus, nhưng Modbus RTU và Modbus TCP có nhiều điểm khác biệt cơ bản về cách truyền dữ liệu và ứng dụng thực tế:

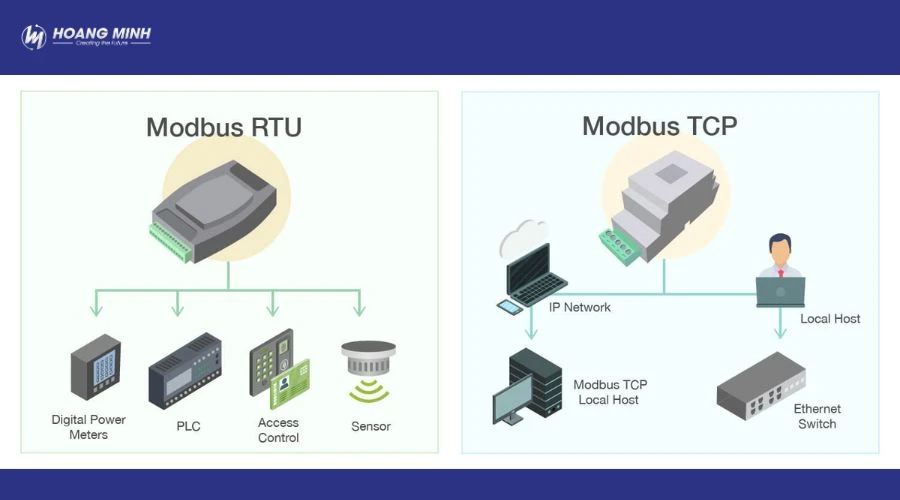

- Modbus RTU: hoạt động trên cổng vật lý serial nối tiếp (RS-232 hoặc RS-485). Dữ liệu được gói gọn trong khung truyền nhỏ gọn, tốc độ truyền không cao nhưng ổn định, phù hợp trong môi trường công nghiệp.
- Modbus TCP (hay Modbus IP, Modbus Ethernet, Modbus TCP/IP): hoạt động trên nền Ethernet (TCP/IP stack), sử dụng hạ tầng mạng LAN/WAN. Giao thức này hỗ trợ kết nối nhiều thiết bị cùng lúc với tốc độ cao hơn, dễ mở rộng.

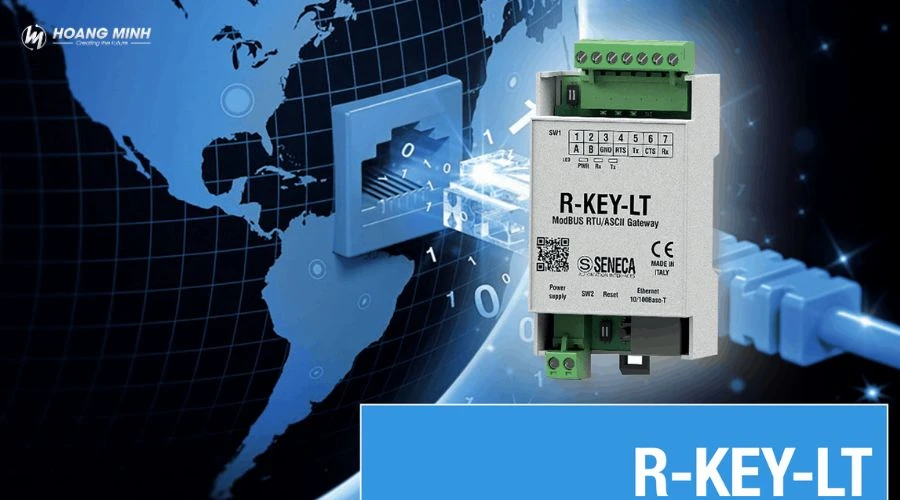

Trong nhiều trường hợp cần chuyển đổi giữa hai giao thức, các doanh nghiệp thường sử dụng Modbus Gateway công nghiệp để kết nối liền mạch giữa thiết bị chỉ hỗ trợ RTU và hệ thống TCP.
Bảng so sánh Modbus RTU và Modbus TCP
| Tiêu chí | Modbus RTU (Serial) | Modbus TCP (Ethernet) |
|---|---|---|
| Cổng vật lý | RS-232 / RS-485 | Ethernet (RJ45) |
| Mô hình truyền thông | Master – Slave | Client – Server (dựa trên TCP/IP) |
| Tốc độ truyền | Thấp – trung bình (tối đa ~115kbps) | Cao (lên đến 100Mbps hoặc hơn) |
| Địa chỉ thiết bị | 0 – 247 (tối đa 247 thiết bị Slave) | Địa chỉ IP, gần như không giới hạn |
| Độ tin cậy | Ổn định trong môi trường nhiễu thấp | Tin cậy, dễ quản lý nhờ TCP/IP |
| Ứng dụng phổ biến | Nhà máy, dây chuyền công nghiệp, hệ thống cũ | Hệ thống BMS, SCADA, IoT, kết nối từ xa |
4. Sự khác nhau giữa Modbus RTU và Modbus ASCII
Trong giao thức Modbus sử dụng đường truyền nối tiếp (RS-232 hoặc RS-485), có hai chế độ truyền dữ liệu phổ biến là Modbus RTU và Modbus ASCII. Cả hai đều tuân theo chuẩn Modbus chung nhưng có cách mã hóa bản tin khác nhau:
- Modbus ASCII: dữ liệu được mã hóa ở dạng ký tự ASCII (0–9, A–F). Vì vậy, con người có thể đọc trực tiếp bản tin khi giám sát, dễ dàng kiểm tra hoặc debug.
- Modbus RTU: dữ liệu được mã hóa dạng nhị phân (Binary), gọn nhẹ hơn nhưng không thể đọc trực tiếp. Nhờ vậy, RTU truyền tải dữ liệu nhanh và hiệu quả hơn.
Một điểm quan trọng: Modbus RTU và Modbus ASCII không thể giao tiếp trực tiếp với nhau trên cùng một đường truyền. Nếu muốn sử dụng đồng thời, cần có thiết bị chuyển đổi giao thức để đảm bảo khả năng tương thích.
Bảng so sánh Modbus RTU và Modbus ASCII
| Tiêu chí | Modbus ASCII | Modbus RTU |
|---|---|---|
| Dạng ký tự | ASCII (0…9, A…F) | Nhị phân (0…255) |
| Cơ chế kiểm tra lỗi | LRC (Longitudinal Redundancy Check) | CRC (Cyclic Redundancy Check) |
| Ký hiệu bắt đầu bản tin | ‘:’ | Khoảng lặng 3,5 ký tự |
| Ký hiệu kết thúc bản tin | CR/LF | Khoảng lặng 3,5 ký tự |
| Khoảng trống trong bản tin | Tối đa 1 giây | 1,5 lần độ dài ký tự |
| Số bit dữ liệu | 7 bit | 8 bit |
| Bit chẵn lẻ (Parity) | Even/Odd/None | Even/Odd/None |
| Số bit stop | 1 hoặc 2 | 1 hoặc 2 |
| Tốc độ xử lý | Thấp hơn (do dữ liệu dài hơn) | Nhanh hơn (gói dữ liệu ngắn gọn) |
| Khả năng đọc hiểu | Con người có thể đọc trực tiếp | Không thể đọc trực tiếp |
Có thể thấy, Modbus ASCII phù hợp khi cần dễ dàng giám sát và gỡ lỗi, trong khi Modbus RTU lại tối ưu hơn cho truyền thông công nghiệp nhờ hiệu suất cao và tốc độ truyền tốt.
5. Ưu điểm của giao thức Modbus RTU là gì
Modbus RTU là một trong những giao thức truyền thông nối tiếp phổ biến nhất trong công nghiệp nhờ sở hữu nhiều ưu điểm nổi bật:
- Cấu trúc đơn giản, dễ triển khai và tích hợp: Giao thức Modbus RTU có cấu trúc bản tin rõ ràng, không quá phức tạp, giúp kỹ sư dễ dàng thiết lập, vận hành và tích hợp với nhiều hệ thống điều khiển hoặc giám sát khác nhau.
- Hoạt động ổn định trong môi trường công nghiệp: Với khả năng truyền dữ liệu đáng tin cậy trên đường truyền RS485, Modbus RTU hoạt động tốt trong các môi trường công nghiệp khắc nghiệt, nơi có nhiều nhiễu điện từ.
- Chi phí thấp, không yêu cầu phần cứng phức tạp: So với nhiều giao thức truyền thông khác, Modbus RTU không đòi hỏi thiết bị hay phần cứng chuyên dụng đắt đỏ. Người dùng chỉ cần cáp nối tiếp RS232/RS485 là có thể triển khai ngay.
- Tương thích với nhiều thiết bị từ nhiều nhà sản xuất: Do là một giao thức mở, Modbus RTU được hỗ trợ rộng rãi, giúp dễ dàng kết nối và vận hành với hàng trăm thiết bị khác nhau như PLC, cảm biến, đồng hồ đo, biến tần,… từ nhiều hãng sản xuất.
- Hỗ trợ số lượng lớn thiết bị Slave: Trên một mạng RS485, Modbus RTU có thể hỗ trợ tới 247 thiết bị Slave, đáp ứng tốt nhu cầu triển khai trong các hệ thống giám sát – điều khiển quy mô lớn.
6. Nhược điểm của giao thức Modbus RTU là gì
Bên cạnh những ưu điểm nổi bật, giao thức Modbus RTU cũng tồn tại một số hạn chế cần lưu ý khi triển khai:
- Băng thông hạn chế: Modbus RTU truyền dữ liệu theo khung bản tin tuần tự, tốc độ không cao, vì vậy không phù hợp với những ứng dụng cần truyền tải dữ liệu lớn hoặc thời gian thực với độ trễ thấp.
- Giới hạn về khoảng cách truyền: Trên nền tảng RS485, khoảng cách tối đa chỉ khoảng 1200m, do đó với các hệ thống trải dài diện tích lớn, người dùng cần sử dụng thêm bộ lặp tín hiệu hoặc thiết bị chuyển đổi.
- Thiếu cơ chế bảo mật nâng cao: Modbus RTU được thiết kế đơn giản, chủ yếu tập trung vào trao đổi dữ liệu nên không tích hợp các tính năng mã hóa hay xác thực hiện đại. Điều này khiến giao thức dễ bị tấn công trong môi trường mạng mở.
- Yêu cầu cấu hình đồng nhất: Tất cả thiết bị trong cùng một mạng Modbus RTU cần được thiết lập chung các tham số như: tốc độ baud, số bit dữ liệu, bit chẵn lẻ và bit dừng. Nếu có sai lệch, hệ thống sẽ không thể truyền thông.
7. Ứng dụng Modbus RTU là gì trong công nghiệp
Nhờ sự ổn định, chi phí thấp và khả năng tương thích rộng, Modbus RTU hiện diện trong nhiều hệ thống công nghiệp khác nhau:

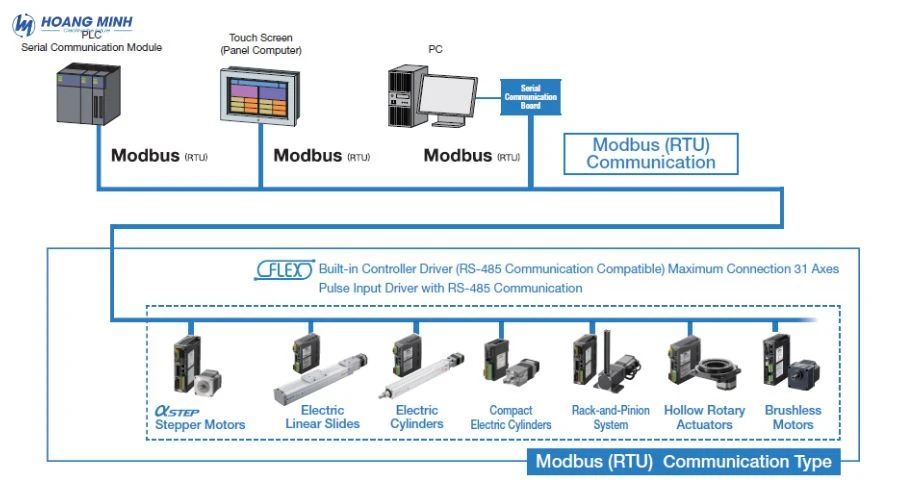

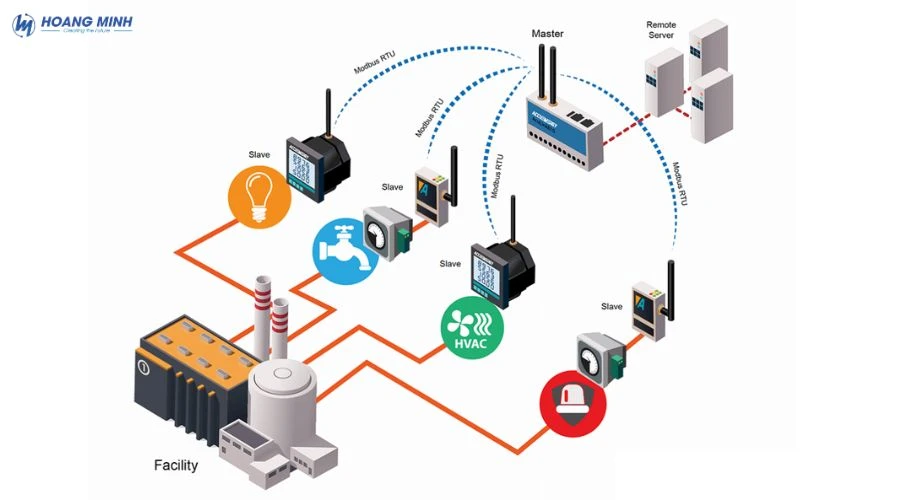

- Tự động hóa nhà máy: Kết nối PLC, cảm biến, HMI và hệ SCADA để giám sát, điều khiển dây chuyền sản xuất, đảm bảo vận hành liên tục.
