Giao tiếp RS232 là gì? Tất tật về cổng RS232
Mục Lục
Trong thế giới truyền thông dữ liệu, RS232 là một trong những chuẩn giao tiếp nối tiếp được sử dụng phổ biến nhất, đặc biệt trong công nghiệp và thiết bị điện tử. Vậy chính xác thì giao tiếp RS232 là gì, cổng RS232 dùng để làm gì và hoạt động như thế nào? Hãy cùng Hoàng Minh tìm hiểu chi tiết qua bài viết dưới đây.

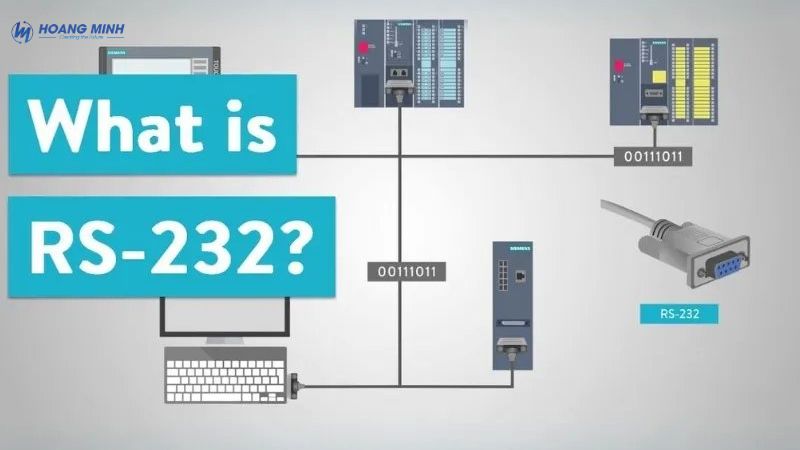

1. Khái niệm RS232 là gì?
Giao tiếp RS232 là một trong những chuẩn truyền thông nối tiếp lâu đời nhất, đóng vai trò quan trọng trong việc truyền dữ liệu giữa các thiết bị điện tử và máy tính. Chuẩn này hoạt động theo nguyên tắc truyền dữ liệu tuần tự qua từng bit, sử dụng các mức điện áp khác biệt để biểu diễn dữ liệu nhị phân (0 và 1). Khác với giao tiếp song song truyền nhiều bit cùng lúc, RS232 chỉ sử dụng một đường truyền dữ liệu (TX) và một đường nhận dữ liệu (RX), do đó giúp giảm thiểu số lượng dây dẫn nhưng vẫn đảm bảo tính hiệu quả trong môi trường đơn giản hoặc khoảng cách ngắn.
1.1. Giao tiếp RS232 là gì?
RS232 (viết tắt của Recommended Standard 232) là một giao thức truyền thông nối tiếp chuẩn hóa do Hiệp hội Công nghiệp Điện tử Mỹ (EIA) phát triển từ thập niên 1960. Mục đích ban đầu là để thiết lập phương thức trao đổi dữ liệu giữa thiết bị đầu cuối (DTE – Data Terminal Equipment, thường là máy tính) và thiết bị truyền dữ liệu (DCE – Data Communication Equipment, như modem).
Do tính đơn giản và hiệu quả, RS232 từng là phương thức phổ biến trên các máy tính cá nhân, thiết bị đo lường, hệ thống tự động hóa, và vẫn còn được sử dụng rộng rãi trong lĩnh vực công nghiệp đến ngày nay.

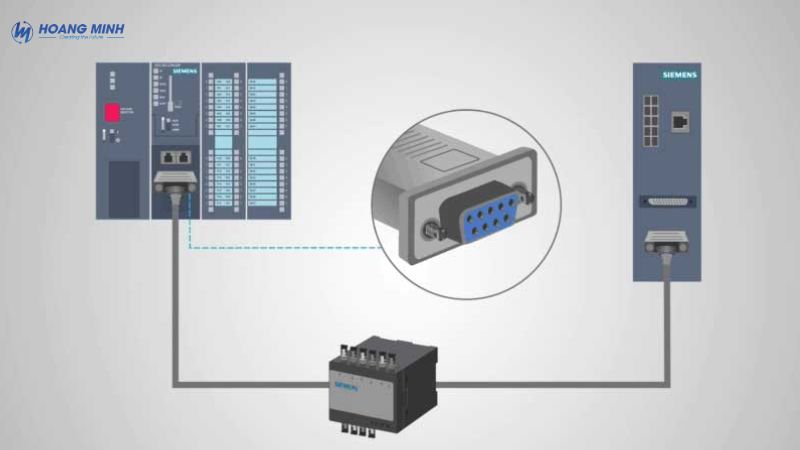

1.2. Cổng COM RS232 là gì?
Cổng COM RS232 (còn gọi là serial port hoặc COM port) là giao diện vật lý dùng để kết nối thiết bị với máy tính hoặc bộ xử lý trung tâm thông qua chuẩn truyền thông RS232. Đây là nơi tiếp nhận và truyền dữ liệu qua các dây tín hiệu cụ thể.
Chân tín hiệu tiêu biểu:
- TXD (Transmit Data): Gửi dữ liệu
- RXD (Receive Data): Nhận dữ liệu
- GND (Ground): Đường đất chung
- RTS/CTS, DTR/DSR: Các tín hiệu điều khiển dòng truyền (flow control)

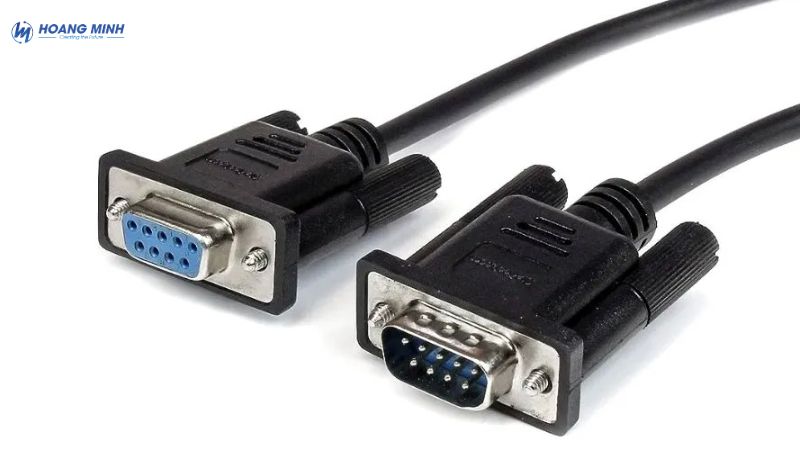

Cổng COM từng là tiêu chuẩn mặc định trên các máy tính cá nhân (PC), giúp kết nối với thiết bị như máy in, chuột, modem… Ngày nay, tuy phần lớn máy tính hiện đại không còn trang bị cổng COM vật lý, RS232 vẫn được tích hợp qua USB (bằng cáp chuyển đổi USB to RS232) để duy trì kết nối với các thiết bị công nghiệp hoặc chuyên dụng.
2. Lịch sử hình thành của giao tiếp RS232
Giao tiếp RS232 được hình thành từ đầu những năm 1960 bởi tổ chức EIA (Electronic Industries Association), nay là TIA (Telecommunications Industry Association), với mục tiêu chuẩn hóa phương thức truyền dữ liệu giữa thiết bị đầu cuối (DTE) và thiết bị truyền thông (DCE) như modem. Phiên bản đầu tiên ra đời đã đặt nền móng cho các chuẩn truyền thông nối tiếp sau này, đặc biệt phục vụ nhu cầu kết nối giữa máy tính và modem.
Trong suốt thập niên 1970–1980, RS232 trở thành giao thức phổ biến trên máy tính cá nhân, ứng dụng rộng rãi trong kết nối chuột, máy in, modem quay số và các thiết bị đo lường. Các phiên bản nâng cấp như RS-232A, RS-232B và đặc biệt là RS-232C (ra mắt năm 1969) đã cải thiện đáng kể khả năng tương thích và độ ổn định.
Mặc dù từ những năm 1990 trở đi, các chuẩn giao tiếp mới như USB, Ethernet và RS485 dần thay thế RS232 trong các thiết bị dân dụng, nhưng trong môi trường công nghiệp, RS232 vẫn giữ vai trò quan trọng nhờ thiết kế đơn giản, hoạt động ổn định và khả năng chống chịu điều kiện khắc nghiệt. Trải qua hơn 60 năm tồn tại, RS232 vẫn được tin dùng trong nhiều hệ thống điều khiển, tự động hóa và thiết bị đo lường hiện đại.
Tham khảo thêm: Frame Per Second/ FPS là gì? Cách cài đặt FPS phù hợp chơi game
3. Cấu tạo và chân cắm chuẩn của cổng RS232

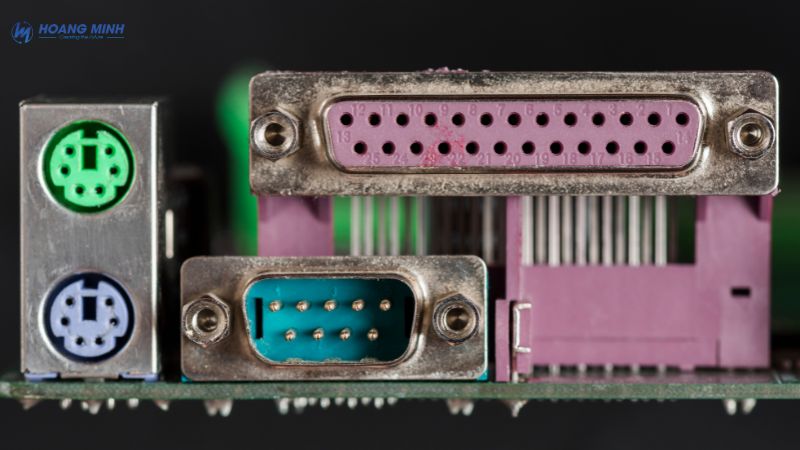

Cổng RS232 thường sử dụng hai loại đầu nối phổ biến là DB9 (9 chân) và DB25 (25 chân). Trong đó, DB9 được sử dụng phổ biến hơn do có thiết kế nhỏ gọn nhưng vẫn đáp ứng đầy đủ các tín hiệu quan trọng trong giao tiếp nối tiếp. Các đầu nối này thường được tích hợp trực tiếp trên bo mạch chủ của thiết bị hoặc kết nối thông qua cáp chuyển đổi. Bề mặt đầu nối thường được bọc kim loại nhằm giảm nhiễu điện từ và tăng độ bền cơ học khi sử dụng trong môi trường công nghiệp.

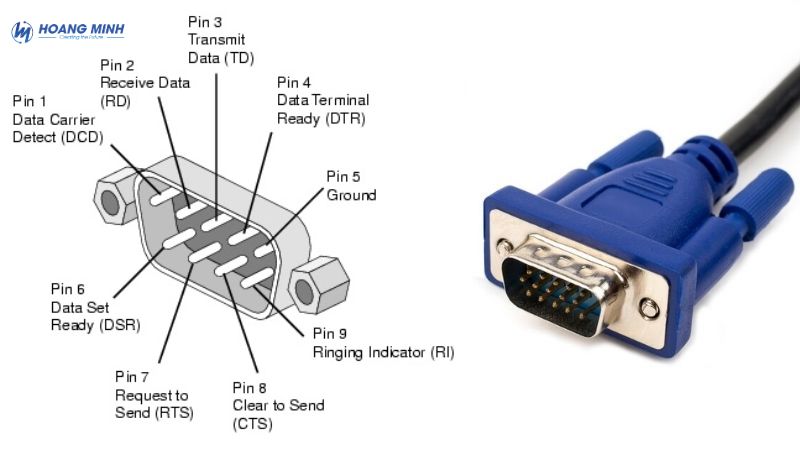

Cấu tạo chân cắm chuẩn DB9 trong RS232:
| Chân | Tên tín hiệu | Chức năng |
|---|---|---|
| 1 | DCD (Data Carrier Detect) | Phát hiện tín hiệu từ modem |
| 2 | RXD (Receive Data) | Nhận dữ liệu từ thiết bị khác |
| 3 | TXD (Transmit Data) | Truyền dữ liệu tới thiết bị khác |
| 4 | DTR (Data Terminal Ready) | Báo hiệu thiết bị đầu cuối sẵn sàng |
| 5 | GND (Ground) | Đường đất (mass), tham chiếu tín hiệu |
| 6 | DSR (Data Set Ready) | Báo hiệu thiết bị nhận sẵn sàng |
| 7 | RTS (Request To Send) | Yêu cầu gửi dữ liệu |
| 8 | CTS (Clear To Send) | Cho phép gửi dữ liệu |
| 9 | RI (Ring Indicator) | Báo hiệu cuộc gọi đến (qua modem) |
Nhờ cấu trúc đơn giản nhưng hiệu quả, cổng DB9 RS232 vẫn được sử dụng phổ biến trong các hệ thống điều khiển, thiết bị đo lường và các thiết bị ngoại vi công nghiệp, nơi mà độ tin cậy và tính tương thích được ưu tiên hàng đầu.
Tham khảo thêm: Treble là gì? Hướng dẫn chỉnh treble đơn giản đúng kỹ thuật
4. Nguyên lý hoạt động của giao tiếp RS232 là gì?
Giao tiếp RS232 hoạt động dựa trên nguyên lý truyền dữ liệu nối tiếp, nghĩa là thông tin được truyền từng bit một theo thứ tự, thay vì truyền song song nhiều bit cùng lúc. Chuẩn RS232 sử dụng tín hiệu điện áp không đối xứng để biểu diễn hai trạng thái logic cơ bản:
- Logic “1” (MARK): điện áp nằm trong khoảng từ –3V đến –15V
- Logic “0” (SPACE): điện áp nằm trong khoảng từ +3V đến +15V
Bất kỳ tín hiệu nằm giữa khoảng –3V đến +3V đều được xem là vùng không xác định, do đó không hợp lệ trong giao tiếp RS232. Thông tin được truyền đi theo cấu trúc một khung dữ liệu (data frame), thường bao gồm:
- 1 bit bắt đầu (Start bit): xác định sự khởi đầu của dữ liệu
- 5 đến 8 bit dữ liệu (Data bits): chứa thông tin thực tế
- 1 bit chẵn lẻ (Parity bit – tùy chọn): dùng để kiểm tra lỗi
- 1 hoặc 2 bit dừng (Stop bit): báo hiệu kết thúc khung dữ liệu
Để đảm bảo quá trình truyền thông suôn sẻ, cả hai thiết bị cần phải cấu hình các thông số giống nhau, bao gồm:
- Tốc độ truyền (Baud rate): ví dụ 9600, 19200, 115200 bps…
- Số bit dữ liệu: thường là 7 hoặc 8 bit
- Kiểm tra chẵn lẻ (Parity): có thể là none, even, odd
- Số bit dừng (Stop bit): thường là 1 hoặc 2
Sự đồng bộ giữa các thông số này giúp thiết bị gửi và thiết bị nhận hiểu và giải mã dữ liệu một cách chính xác, dù không cần tín hiệu đồng hồ (clock) như trong các giao tiếp đồng bộ.
Tham khảo thêm: Công nghệ Ray Tracing là gì? Cách bật và tối ưu trong game
5. Những đặc điểm cần lưu ý trong chuẩn RS232
Khi sử dụng giao tiếp RS232, có một số đặc điểm kỹ thuật quan trọng mà người dùng cần lưu ý để đảm bảo hiệu quả và độ ổn định trong truyền thông dữ liệu:
- Khoảng cách truyền giới hạn: Chuẩn RS232 được thiết kế để hoạt động hiệu quả trong phạm vi khoảng 15 mét (50 feet). Tuy nhiên, khoảng cách này có thể thay đổi tùy theo tốc độ truyền dữ liệu và chất lượng cáp sử dụng. Cáp dài hoặc không đạt tiêu chuẩn có thể gây ra lỗi truyền thông.
- Tốc độ truyền dữ liệu phổ biến: Giao tiếp RS232 hỗ trợ nhiều mức tốc độ, nhưng thường thấy nhất là từ 9600 bps đến 115200 bps. Một số thiết bị có thể hoạt động ở tốc độ cao hơn, tuy nhiên càng tăng tốc độ thì càng dễ gặp lỗi nếu không đảm bảo chất lượng kết nối.
- Kết nối điểm-điểm: RS232 chỉ hỗ trợ kết nối giữa hai thiết bị duy nhất, bao gồm một thiết bị đầu cuối (DTE) như máy tính và một thiết bị truyền dữ liệu (DCE) như modem hoặc thiết bị ngoại vi. Nó không hỗ trợ kết nối đa điểm, tức là không thể truyền thông với nhiều thiết bị trên cùng một đường truyền như RS485.
- Dễ bị nhiễu điện từ: Do sử dụng tín hiệu điện áp đơn cực và không có cơ chế chống nhiễu tích hợp, RS232 rất dễ bị nhiễu tín hiệu nếu truyền trên khoảng cách xa hoặc trong môi trường có nhiều thiết bị điện. Việc sử dụng cáp chống nhiễu, có bọc lưới và hạn chế chiều dài cáp sẽ giúp cải thiện chất lượng truyền dữ liệu.
- Không thích hợp cho hệ thống phức tạp: Với hạn chế về khoảng cách, tốc độ và khả năng mở rộng, RS232 không phù hợp cho các hệ thống yêu cầu kết nối đa thiết bị hoặc truyền dữ liệu tốc độ cao. Trong những trường hợp này, các chuẩn như RS485, USB hoặc Ethernet sẽ là lựa chọn tốt hơn.
Tham khảo thêm: Độ phân giải 4K là gì? Hướng dẫn lựa chọn màn hình phù hợp
6. So sánh giao tiếp RS232 và RS485
RS232 và RS485 là hai chuẩn truyền thông nối tiếp phổ biến trong công nghiệp và tự động hóa. Tuy cùng thuộc nhóm giao tiếp serial, nhưng chúng có nhiều điểm khác biệt rõ rệt về khả năng kết nối, khoảng cách truyền và khả năng mở rộng hệ thống.
| Tiêu chí | RS232 | RS485 |
|---|---|---|
| Loại giao tiếp | Điểm – điểm (Point-to-Point) | Đa điểm (Multi-Point) |
| Khoảng cách truyền | Tối đa ~15 mét | Lên đến 1200 mét |
| Tốc độ truyền dữ liệu | Tối đa 115200 bps | Lên đến 10 Mbps |
| Khả năng chống nhiễu | Thấp | Cao (dùng truyền vi sai – differential) |
| Số thiết bị kết nối | Chỉ 2 thiết bị (1 DTE, 1 DCE) | Tối đa 32 thiết bị (hoặc hơn) |
| Chi phí triển khai | Thấp | Cao hơn một chút (do phần cứng phức tạp hơn) |
- RS232 phù hợp với các ứng dụng đơn giản, khoảng cách ngắn, và chỉ cần giao tiếp giữa hai thiết bị, như máy tính – máy in hoặc máy tính – PLC.
- RS485 là lựa chọn tối ưu cho các hệ thống cần kết nối nhiều thiết bị, truyền xa, chống nhiễu tốt, chẳng hạn như trong hệ thống điều khiển công nghiệp, tòa nhà thông minh, hay mạng cảm biến.
Tùy vào nhu cầu sử dụng thực tế mà người dùng có thể lựa chọn chuẩn giao tiếp phù hợp để đảm bảo hiệu suất và độ ổn định của hệ thống.
7. Ứng dụng của giao tiếp RS232 là gì?
Dù đã ra đời từ những năm 1960, giao tiếp RS232 vẫn giữ một vị trí quan trọng trong nhiều lĩnh vực công nghiệp và kỹ thuật nhờ thiết kế đơn giản, dễ tích hợp và khả năng hoạt động ổn định. Dưới đây là những ứng dụng tiêu biểu của chuẩn RS232 trong thực tế:
-
Kết nối máy tính với thiết bị ngoại vi: RS232 thường được sử dụng để kết nối máy tính với các thiết bị như PLC, cảm biến, mô-đun GSM/GPRS, máy in hóa đơn, máy quét mã vạch, giúp truyền dữ liệu nhanh chóng và chính xác.
-
Lập trình và nạp chương trình cho vi điều khiển: Chuẩn RS232 là phương thức phổ biến để giao tiếp với thiết bị nhúng như Arduino, STM32, Raspberry Pi, đặc biệt trong quá trình lập trình, kiểm tra hoặc cập nhật firmware.
-
Truyền thông giữa các thiết bị đo lường và điều khiển: Trong các phòng thí nghiệm, dây chuyền sản xuất hoặc hệ thống tự động hóa, RS232 được dùng để kết nối với thiết bị y tế, thiết bị đo đạc, máy CNC, đảm bảo độ tin cậy cao trong việc thu thập và xử lý dữ liệu.
-
Cấu hình modem và thiết bị mạng: RS232 là chuẩn mặc định để truy cập và cấu hình các thiết bị mạng công nghiệp, modem, switch công nghiệp, router thông qua cổng console (COM).
-
Ứng dụng trong hệ thống SCADA: RS232 là một trong những chuẩn giao tiếp chính được tích hợp trong hệ thống giám sát và điều khiển từ xa (SCADA), đặc biệt tại các trạm điện, nhà máy xử lý nước hoặc dây chuyền sản xuất tự động.
Nhờ sự phổ biến và tương thích cao với nhiều thiết bị, RS232 vẫn tiếp tục là một chuẩn truyền thông đáng tin cậy, đặc biệt trong môi trường công nghiệp, tự động hóa và nghiên cứu kỹ thuật.
Kết luận
RS232 có thể là một chuẩn giao tiếp ra đời từ thế kỷ trước, nhưng đến nay vẫn giữ một vai trò quan trọng trong lĩnh vực công nghiệp và thiết bị điện tử. Với khả năng truyền dữ liệu đơn giản, chi phí thấp và dễ tích hợp, RS232 vẫn là một giải pháp truyền thông đáng tin cậy trong nhiều ứng dụng.
Nếu bạn đang làm việc trong môi trường công nghiệp, kỹ thuật hoặc lập trình nhúng, việc hiểu rõ về giao tiếp RS232 là gì sẽ giúp bạn vận hành, kết nối và xử lý dữ liệu hiệu quả hơn. Truy cập ngay Blog chia sẻ kinh nghiệm để cập nhật thêm những kiến thức công nghệ mới nhất!
