RCA là gì? Đặc điểm và cách kết nối jack cắm RCA
Mục Lục
Trong các thiết bị âm thanh, TV, đầu DVD hay amply, bạn sẽ dễ dàng bắt gặp những đầu cắm màu trắng, đỏ, vàng quen thuộc – đó chính là jack RCA. Vậy RCA là gì, nó có chức năng ra sao và cách kết nối như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

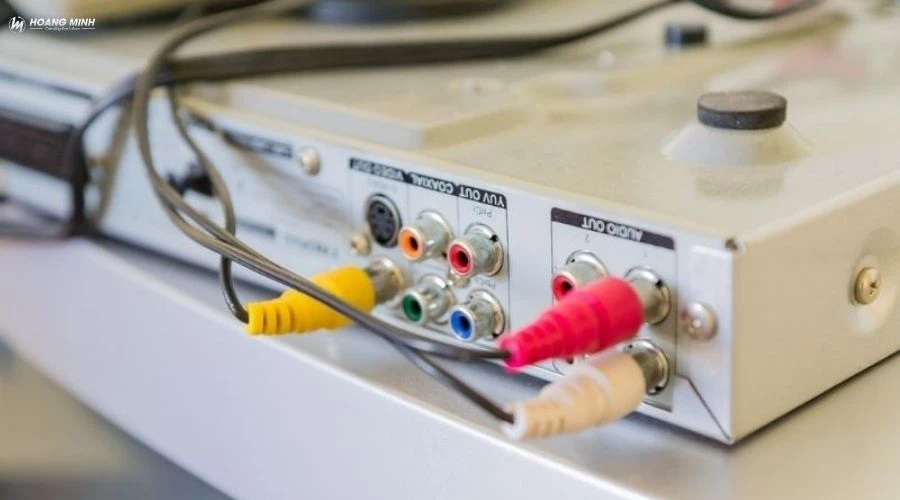

1. Tìm hiểu RCA là gì? Cổng RCA, jack RCA là gì?
RCA (Radio Corporation of America) là tên viết tắt của hãng điện tử Mỹ – đơn vị đầu tiên phát triển chuẩn kết nối này vào những năm 1940. RCA được thiết kế để truyền tín hiệu âm thanh và hình ảnh analog giữa các thiết bị như TV, đầu DVD, amply, loa, máy chiếu,…
-
Jack RCA: là đầu cắm (plug) thường thấy với ba màu đỏ – trắng – vàng, tương ứng cho hai kênh âm thanh (trái/phải) và một kênh hình ảnh.
-
Cổng RCA: là phần ổ cắm (socket) trên thiết bị, nơi nhận tín hiệu từ jack RCA.
Ban đầu RCA được sử dụng trong thiết bị nghe nhạc hi-fi, nhưng đến nay vẫn phổ biến trong các hệ thống âm thanh dân dụng, karaoke và một số thiết bị AV chuyên nghiệp.
2. Phân loại Jack PCA
Jack RCA được phân loại dựa trên chức năng truyền tải tín hiệu gồm: RCA âm thanh, RCA hình ảnh (video composite) và RCA component. Mỗi loại đảm nhận vai trò khác nhau trong việc truyền tín hiệu giữa các thiết bị âm thanh – hình ảnh, giúp đảm bảo hiệu suất và chất lượng kết nối tối ưu.
2.1. Jack RCA âm thanh (Audio RCA)
Jack RCA âm thanh được sử dụng phổ biến trong các hệ thống âm thanh dân dụng và chuyên nghiệp. Loại jack này thường có hai đầu cắm màu đỏ và trắng, tương ứng với hai kênh âm thanh:
- Màu đỏ (Right – R): truyền tín hiệu âm thanh kênh phải.
- Màu trắng (Left – L): truyền tín hiệu âm thanh kênh trái.
Ứng dụng: Kết nối đầu CD/DVD, bàn mixer, amply, receiver, loa hoặc đầu karaoke.
Ưu điểm:
- Dễ sử dụng, chỉ cần cắm đúng màu theo kênh.
- Đảm bảo tín hiệu ổn định ở khoảng cách ngắn.
- Phù hợp với các hệ thống âm thanh stereo cơ bản.
Hạn chế:
- Chỉ hỗ trợ tín hiệu analog, không truyền được âm thanh kỹ thuật số.
- Cần hai dây riêng biệt cho hai kênh âm thanh trái – phải.

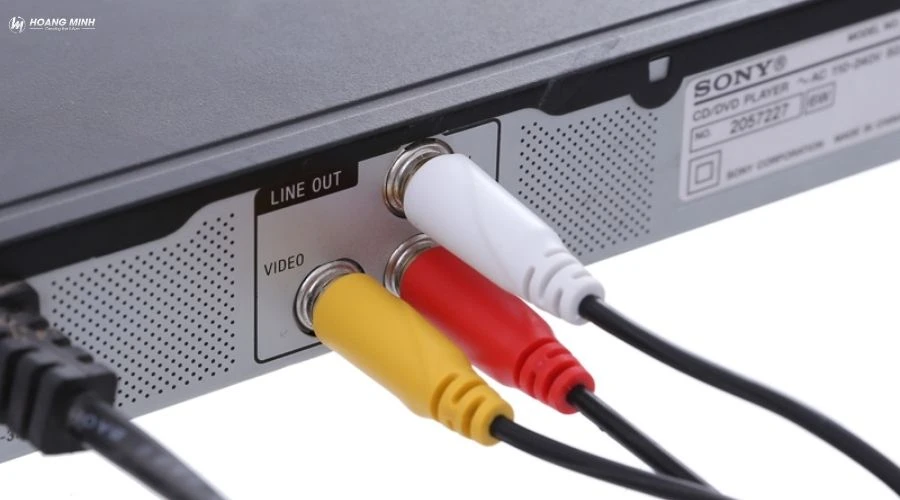

2.2. Jack RCA hình ảnh (Video RCA)
RCA hình ảnh (còn gọi là Video RCA) thường có một đầu cắm màu vàng, đảm nhiệm chức năng truyền tín hiệu hình ảnh analog dạng composite video. Tất cả thông tin về độ sáng, màu sắc và đồng bộ hình ảnh đều được truyền trên cùng một dây dẫn.
Ứng dụng: Kết nối đầu DVD, đầu VCD, TV, máy chiếu, đầu ghi hình hoặc camera analog.
Ưu điểm:
- Phổ biến, dễ kết nối, tương thích rộng với nhiều thiết bị AV.
- Chi phí thấp, dễ dàng thay thế khi cần.
Hạn chế:
- Chất lượng hình ảnh chỉ đạt mức tiêu chuẩn SD (Standard Definition).
- Dễ nhiễu tín hiệu nếu sử dụng dây dài hoặc chất lượng thấp.
2.3. Jack RCA Component (Y/Pb/Pr)
RCA Component là phiên bản nâng cao của RCA hình ảnh, giúp tách riêng tín hiệu video thành ba kênh độc lập để tối ưu chất lượng hiển thị. Bộ jack thường gồm ba màu:
- Xanh lá (Y): truyền tín hiệu độ sáng (Luminance).
- Xanh dương (Pb): truyền tín hiệu chênh lệch màu xanh.
- Đỏ (Pr): truyền tín hiệu chênh lệch màu đỏ.
Ứng dụng: Kết nối đầu DVD, đầu Blu-ray, TV, máy chiếu hoặc thiết bị giải mã HD đời cũ.
Ưu điểm:
- Cho hình ảnh rõ nét, độ tương phản cao và màu sắc chân thực hơn RCA composite.
- Hỗ trợ tín hiệu video độ phân giải cao, lên đến 1080i.
Hạn chế:
- Chỉ truyền tín hiệu hình ảnh, không có âm thanh.
- Cần sử dụng thêm dây RCA âm thanh để có đầy đủ cả tiếng và hình.
3. Đặc điểm của cổng RCA, jack RCA là gì?
Cổng RCA và jack RCA là bộ phận quan trọng trong việc truyền tín hiệu âm thanh và hình ảnh giữa các thiết bị nghe nhìn. Nhờ thiết kế đơn giản, dễ sử dụng và khả năng tương thích cao, RCA vẫn được sử dụng rộng rãi trong các hệ thống AV hiện nay — từ dàn karaoke, TV, đầu DVD cho đến amply hoặc máy chiếu.

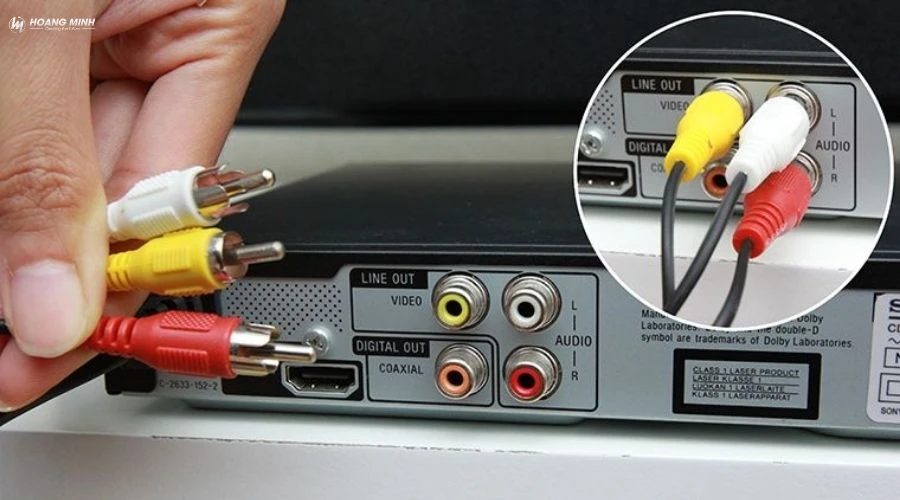

Cấu tạo của jack RCA gồm 2 bộ phận chính:
- Đầu cắm (Male RCA): Có lõi kim loại ở trung tâm dùng để dẫn tín hiệu, bao quanh bởi một vòng kim loại mạ chống nhiễu và bên ngoài là lớp vỏ nhựa cách điện. Phần đầu này thường nhô ra để cắm trực tiếp vào thiết bị nhận.
- Đầu nhận (Female RCA): Là dạng ổ cắm có lỗ kim loại ở giữa để tiếp nhận đầu male RCA. Phần vỏ ngoài cũng được làm bằng nhựa cách điện, đảm bảo an toàn và độ ổn định trong kết nối.
Chất liệu và thiết kế:
- Thông thường được làm từ kim loại mạ vàng hoặc niken, giúp chống oxy hóa và giảm nhiễu tín hiệu.
- Màu sắc nhận biết rõ ràng:
-
Đỏ – Trắng (hoặc Đỏ – Đen): truyền tín hiệu âm thanh trái/phải (Stereo Audio).
-
Vàng: truyền tín hiệu hình ảnh (Video Composite).
-
-
Độ dài dây RCA đa dạng, phù hợp cho từng không gian hoặc hệ thống âm thanh – hình ảnh khác nhau.
Đặc điểm nổi bật:
- Dễ dàng lắp đặt và sử dụng, chỉ cần cắm đúng màu.
- Truyền tín hiệu ổn định ở cự ly ngắn.
- Phù hợp với cả thiết bị đời cũ và một số thiết bị AV hiện đại.
- Giá thành thấp, dễ thay thế khi cần.

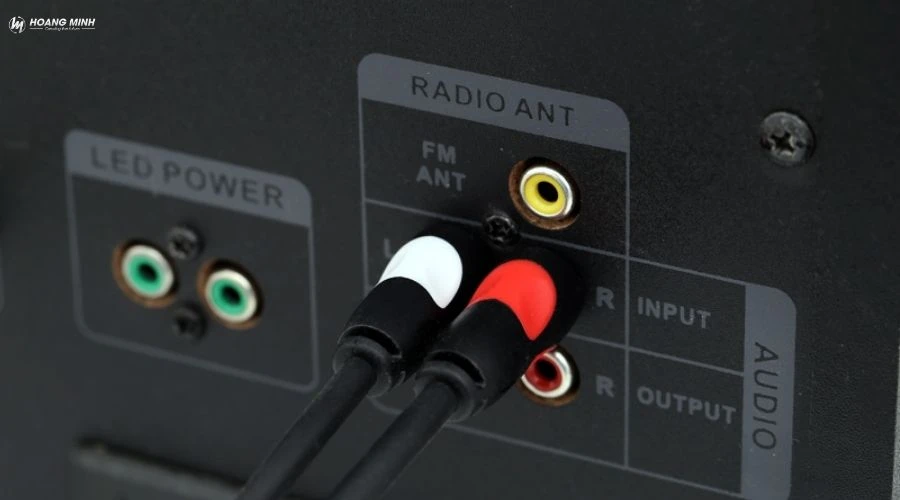

4. Chức năng của cổng RCA là gì?
Cổng RCA là nơi tiếp nhận hoặc xuất ra tín hiệu âm thanh – hình ảnh từ các thiết bị khác nhau. Trên thiết bị, cổng RCA thường được ký hiệu rõ ràng là “Input” (đầu vào) hoặc “Output” (đầu ra) để người dùng dễ nhận biết khi kết nối.
Các chức năng chính của cổng RCA gồm:
- Truyền tín hiệu âm thanh: Dùng để kết nối giữa các thiết bị âm thanh như amply, đầu CD/DVD, mixer, loa,… Ví dụ: truyền tín hiệu âm thanh từ đầu phát DVD sang amply, hoặc từ amply ra loa. Đây là ứng dụng phổ biến nhất của RCA.
- Truyền tín hiệu hình ảnh (Video): Cổng RCA màu vàng đảm nhận chức năng truyền tín hiệu hình ảnh analog. Được dùng để kết nối đầu phát với TV, máy chiếu, hoặc camera analog, phục vụ nhu cầu xem phim, trình chiếu, giám sát,…
- Kết nối thiết bị âm thanh gia đình: RCA là chuẩn giao tiếp thông dụng trong các hệ thống karaoke, dàn âm thanh gia đình, home theater. Các kết nối phổ biến gồm: đầu karaoke – amply – loa giúp tối ưu trải nghiệm nghe và hát.
- Kết nối thiết bị ngoại vi: Ngoài ra, RCA còn được dùng trong máy quay phim, máy ảnh, đầu ghi âm hoặc đầu thu tín hiệu để xuất âm thanh/hình ảnh ra màn hình hoặc thiết bị lưu trữ khác.
Tham khảo thêm: RGB là gì? Tìm hiều từ A-Z về hệ màu RGB
5. Ưu điểm và nhược điểm của kết nối RCA
Cổng RCA và dây RCA được sử dụng rộng rãi trong các thiết bị âm thanh – hình ảnh nhờ khả năng truyền tín hiệu ổn định và thao tác đơn giản. Tuy nhiên, bên cạnh những ưu điểm nổi bật, RCA cũng tồn tại một số hạn chế nhất định khi so sánh với các chuẩn kết nối hiện đại như HDMI hay Optical.
4.1. Ưu điểm khi sử dụng kết nối RCA là gì?
Kết nối RCA vẫn được nhiều người tin dùng nhờ vào tính phổ thông, giá rẻ và dễ thao tác. Dưới đây là những lợi ích nổi bật của RCA:
- Dễ sử dụng, không cần kỹ thuật cao: RCA là dạng kết nối “plug & play” (cắm là dùng), người dùng chỉ cần cắm đúng màu giữa jack và cổng tương ứng (đỏ – trắng – vàng). Không cần thiết bị trung gian hay phần mềm hỗ trợ.
- Tương thích rộng với nhiều thiết bị: Gần như tất cả các thiết bị nghe nhìn đời cũ và nhiều thiết bị hiện nay đều tích hợp cổng RCA – từ TV, đầu DVD, amply, loa, đầu karaoke, đầu thu kỹ thuật số cho đến máy chiếu.
- Giá thành rẻ, dễ thay thế: Dây RCA có mặt ở hầu hết các cửa hàng điện tử với nhiều mức giá và độ dài đa dạng, phù hợp mọi nhu cầu từ gia đình đến chuyên nghiệp. Người dùng có thể dễ dàng tự thay dây hoặc mở rộng kết nối mà không tốn nhiều chi phí.
- Truyền tín hiệu ổn định ở khoảng cách ngắn: Trong phạm vi dưới 5 mét, RCA vẫn đảm bảo tín hiệu âm thanh và hình ảnh ổn định, không méo tiếng, không trễ hình. Với hệ thống âm thanh gia đình hoặc phòng hát, đây vẫn là lựa chọn hiệu quả và tiết kiệm.
- Phù hợp với thiết bị analog truyền thống: RCA vẫn là giải pháp tối ưu để kết nối các thiết bị âm thanh analog đời cũ, giúp người dùng tận dụng lại hệ thống âm thanh cũ mà không cần nâng cấp toàn bộ.
4.2. Nhược điểm khi sử dụng kết nối RCA là gì?
Bên cạnh những ưu điểm kể trên, RCA cũng tồn tại các hạn chế về chất lượng và công nghệ, đặc biệt trong thời đại tín hiệu số hóa và truyền phát độ phân giải cao.
- Chỉ truyền được tín hiệu analog, không hỗ trợ âm thanh kỹ thuật số, nên chất lượng phụ thuộc vào thiết bị phát và nhận.
- Khoảng cách truyền ngắn, thường dưới 5m, dây dài dễ bị suy hao tín hiệu.
- Không truyền đồng thời cả hình và tiếng, mỗi kênh cần dây riêng nên dễ rối.
- Dễ nhiễu tín hiệu nếu dây kém chất lượng hoặc đặt gần nguồn điện.
- Không hỗ trợ các chuẩn âm thanh vòm hoặc hình ảnh độ phân giải cao như 4K, HD.
6. Cổng RCA có trên những thiết bị nào?
Cổng RCA vẫn là một trong những chuẩn kết nối analog phổ biến nhất hiện nay, xuất hiện ở cả các thiết bị gia đình, chuyên nghiệp và hi-fi cổ điển. Dưới đây là những nhóm thiết bị thường được trang bị cổng RCA:
- Thiết bị nghe nhìn dân dụng: Các sản phẩm như TV, đầu DVD/Blu-ray, đầu karaoke, đầu thu truyền hình kỹ thuật số… đều tích hợp cổng RCA để truyền tín hiệu âm thanh và hình ảnh. Người dùng có thể dễ dàng kết nối giữa các thiết bị này chỉ bằng vài thao tác cắm dây đơn giản.
- Thiết bị âm thanh chuyên nghiệp: Trong lĩnh vực âm thanh sân khấu, phòng thu, hội trường hoặc dàn karaoke cao cấp, cổng RCA thường xuất hiện trên amply, mixer, bàn DJ, loa công suất, hay thiết bị xử lý tín hiệu (processor, equalizer). Nhờ kết nối ổn định và linh hoạt, RCA giúp đồng bộ âm thanh giữa nhiều thiết bị khác nhau.
- Thiết bị trình chiếu và giám sát: Các dòng máy chiếu, camera analog, đầu ghi hình DVR, đầu phát VCD cũng sử dụng RCA để truyền tín hiệu video composite, hỗ trợ hệ thống trình chiếu, giám sát hoặc hội nghị hình ảnh.
- Thiết bị audio hi-fi và DAC: Một số đầu giải mã DAC, ampli đèn, đầu CD, turntable hoặc thiết bị hi-fi cổ điển vẫn duy trì cổng RCA như một chuẩn kết nối chuẩn mực, đảm bảo chất âm analog tự nhiên, ấm áp và trung thực.
Tham khảo thêm:
- Hướng dẫn cách sử dụng Audacity chi tiết cho người mới bắt đầu
- Kết nối OTG là gì? Lợi ích và cách sử dụng kết nối OTG
Tạm kết
Dù đã có nhiều chuẩn kết nối mới như HDMI hay Optical, nhưng RCA vẫn giữ vai trò quan trọng trong hệ thống âm thanh analog truyền thống. Việc hiểu rõ RCA là gì, chức năng của jack và cổng RCA, cũng như ưu – nhược điểm khi kết nối sẽ giúp bạn sử dụng hiệu quả và tối ưu chất lượng tín hiệu âm thanh, hình ảnh trong hệ thống của mình.
