LED 7 đoạn là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

LED 7 đoạn (7-Segment Display) là một loại màn hình hiển thị điện tử được cấu tạo từ 7 đoạn LED riêng biệt, thường được ký hiệu từ a đến g. Bằng cách bật hoặc tắt từng đoạn theo những tổ hợp khác nhau, LED 7 đoạn có thể hiển thị các chữ số từ 0 đến 9 và một số ký tự cơ bản.

Nhờ cấu tạo đơn giản, dễ điều khiển và chi phí thấp, LED 7 đoạn được sử dụng phổ biến trong đồng hồ điện tử, bảng hiển thị số, thiết bị đo, máy tính, bộ đếm và các thiết bị điện tử dân dụng.

1. LED 7 đoạn là gì?

LED 7 đoạn là một linh kiện hiển thị sử dụng các đi-ốt phát quang (LED) để tạo thành các chữ số hoặc ký tự. Bảy đoạn LED được bố trí theo hình dạng gần giống số 8, gồm 1 đoạn ngang phía trên, 1 đoạn ngang ở giữa, 1 đoạn ngang phía dưới và 4 đoạn dọc hai bên.

Mỗi đoạn có thể được điều khiển độc lập. Khi kết hợp trạng thái bật/tắt của 7 đoạn, màn hình có thể tạo ra các chữ số khác nhau.

Ví dụ:

• Số 0: Bật các đoạn a, b, c, d, e, f.
• Số 1: Bật các đoạn b, c.
• Số 2: Bật các đoạn a, b, d, e, g.
• Số 8: Bật cả 7 đoạn.

Một số loại LED 7 đoạn còn có thêm dấu chấm thập phân (DP), cho phép hiển thị các giá trị như 12.5 hoặc 3.14.

Tham khảo thêm: PCBA là gì? Cấu tạo, quy trình sản xuất và ứng dụng của PCBA

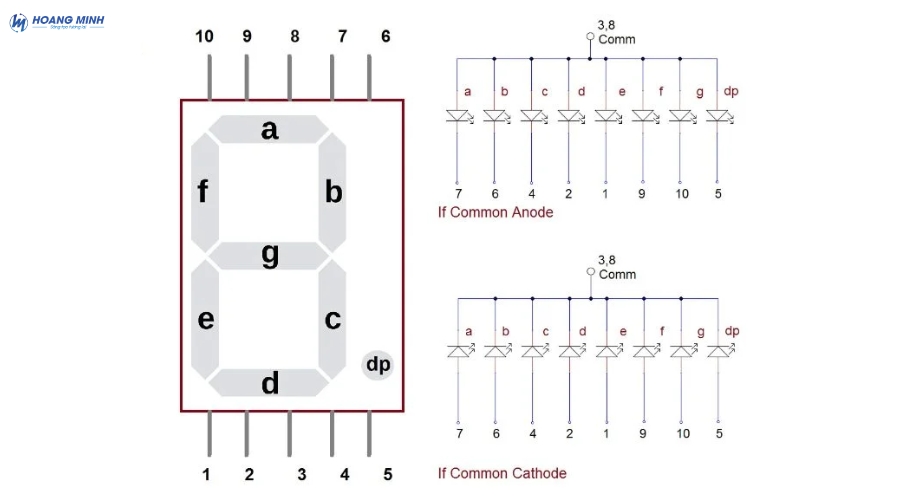

2. Cấu tạo của LED 7 đoạn

LED 7 đoạn (7-Segment Display) có cấu tạo tương đối đơn giản, được thiết kế chủ yếu để hiển thị các chữ số từ 0–9 và một số ký tự cơ bản. Tên gọi “7 đoạn” xuất phát từ 7 đoạn LED chính được ký hiệu a đến g, được bố trí theo hình dạng gần giống số 8.

1. Bảy đoạn LED chính

Bảy đoạn LED được ký hiệu từ a đến g, mỗi đoạn có thể bật hoặc tắt độc lập. Khi kết hợp trạng thái của các đoạn, LED có thể tạo thành nhiều chữ số và một số ký tự đơn giản như A, b, C, d, E, F.

Ví dụ:

• Số 0: Bật các đoạn a, b, c, d, e, f.
• Số 1: Bật b và c.
• Số 8: Bật cả 7 đoạn.
• Chữ A: Bật a, b, c, e, f, g.

2. Chấm thập phân (DP)

Ngoài 7 đoạn chính, nhiều LED 7 đoạn được tích hợp thêm chấm thập phân (Decimal Point – DP). Khi đó, module có tổng cộng 8 phần tử LED.

DP được sử dụng để hiển thị các giá trị như 12.5, 3.14 hoặc các thông tin cần dấu chấm.

3. Chân kết nối

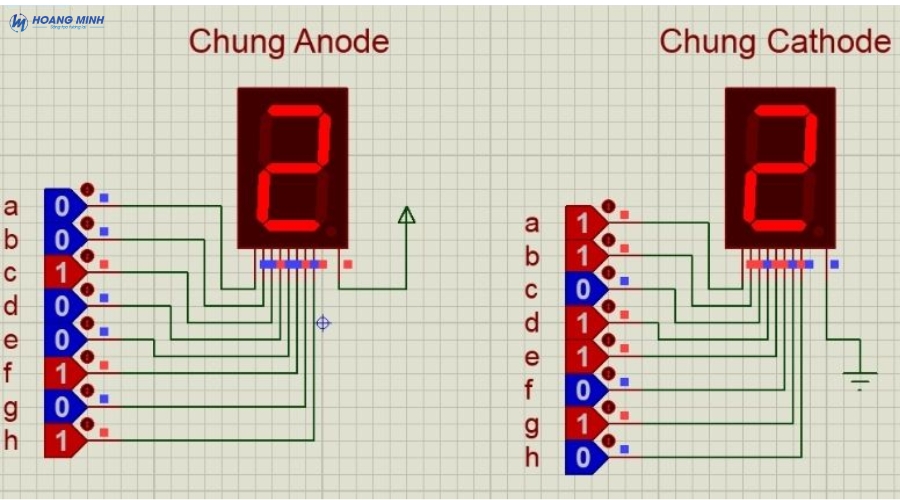

Các đoạn LED được kết nối với các chân bên ngoài để nhận tín hiệu điều khiển. Tùy thiết kế, LED 7 đoạn phổ biến có hai loại:

• Common Cathode (CC): Các cực âm của các đoạn được nối chung.
• Common Anode (CA): Các cực dương của các đoạn được nối chung.

Việc lựa chọn CA hay CC sẽ ảnh hưởng đến cách cấp tín hiệu và thiết kế mạch điều khiển.

Tham khảo thêm: GMO là gì? Thực phẩm GMO có an toàn không? Ứng dụng và ưu nhược điểm

3. Nguyên lý hoạt động của LED 7 đoạn

LED 7 đoạn hoạt động dựa trên nguyên lý điều khiển từng đoạn LED bằng tín hiệu điện. Khi một đoạn được cấp dòng điện theo đúng cực tính, LED phát sáng; khi không có dòng điện, đoạn đó tắt.

Bộ điều khiển sẽ xác định các đoạn cần bật để tạo thành chữ số mong muốn.

Ví dụ, để hiển thị số 8, cả 7 đoạn đều được bật. Trong khi đó, để hiển thị số 1, chỉ cần bật hai đoạn b và c.

Với nhiều LED 7 đoạn được sử dụng cùng lúc, bộ điều khiển có thể áp dụng phương pháp quét (multiplexing). Các LED được bật lần lượt ở tốc độ rất cao, tạo cảm giác tất cả các chữ số đều sáng đồng thời đối với mắt người.

Tham khảo thêm: Auxin là gì? Vai trò, chức năng và ứng dụng của hormone thực vật Auxin

4. Các loại LED 7 đoạn phổ biến

LED 7 đoạn được chia thành nhiều loại dựa trên cách kết nối cực LED, số lượng chữ số và cấu trúc module. Mỗi loại phù hợp với một nhu cầu hiển thị và mạch điều khiển khác nhau. Dưới đây là những loại LED 7 đoạn được sử dụng phổ biến nhất.

4.1. LED 7 đoạn Common Cathode

Common Cathode (CC) hay cực âm chung là loại LED 7 đoạn trong đó cực âm của tất cả các đoạn LED được nối với nhau thành một chân chung. Các chân còn lại tương ứng với từng đoạn a, b, c, d, e, f, g và DP được dùng để điều khiển riêng.

Khi chân chung được nối về mức điện áp thấp và cấp tín hiệu phù hợp cho chân của từng đoạn, đoạn LED tương ứng sẽ phát sáng. Vì vậy, việc bật/tắt từng đoạn có thể được thực hiện thông qua vi điều khiển hoặc IC điều khiển LED.

• Các cực âm được nối chung.
• Đoạn LED thường sáng khi chân điều khiển được cấp mức logic phù hợp.
• Dễ kết hợp với nhiều mạch điều khiển và vi điều khiển.
• Cần sử dụng điện trở hạn dòng để bảo vệ LED.

4.2. LED 7 đoạn Common Anode

Common Anode (CA) hay cực dương chung có cấu tạo ngược lại với Common Cathode. Các cực dương của toàn bộ đoạn LED được nối chung thành một chân, trong khi từng đoạn a–g và DP có chân điều khiển riêng.

Để bật một đoạn LED, mạch điều khiển sẽ giữ chân Anode chung ở mức phù hợp và điều khiển chân Cathode của đoạn đó theo trạng thái tương ứng. Vì cách điều khiển có tính chất ngược với Common Cathode, mạch cần được thiết kế phù hợp.

• Các cực dương được nối chung.
• Cách điều khiển ngược với loại Common Cathode.
• Phù hợp với các mạch hoặc IC điều khiển được thiết kế cho cực dương chung.
• Có thể sử dụng cho cả LED 7 đoạn đơn và nhiều chữ số.

4.3. LED 7 đoạn đơn

LED 7 đoạn đơn chỉ có một chữ số hiển thị, thường có 7 đoạn LED và có thể tích hợp thêm chấm thập phân DP.

Loại này có cấu tạo đơn giản, số lượng chân kết nối ít và dễ điều khiển. Đây là lựa chọn phù hợp khi thiết bị chỉ cần hiển thị một giá trị hoặc một chữ số tại một thời điểm. LED 7 đoạn đơn thường được dùng trong

• Bộ đếm đơn giản.
• Hiển thị mức hoặc trạng thái.
• Đồng hồ và thiết bị đo nhỏ.
• Mạch điện tử học tập, thử nghiệm.

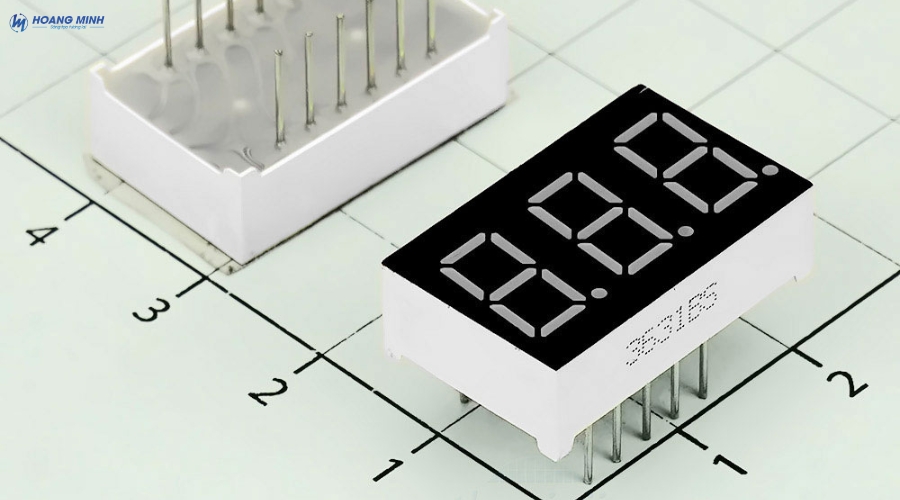

4.4. LED 7 đoạn nhiều chữ số

LED 7 đoạn nhiều chữ số được tạo thành từ nhiều LED 7 đoạn ghép lại, cho phép hiển thị các giá trị như 12, 125, 2026, 37.5… Ví dụ, một module 4 chữ số có thể hiển thị đồng thời các giá trị từ 0000 đến 9999, tùy cách thiết kế và điều khiển.

Để giảm số lượng chân kết nối, các module nhiều chữ số thường sử dụng kỹ thuật quét (multiplexing). Bộ điều khiển sẽ lần lượt kích hoạt từng chữ số ở tốc độ rất cao. Do tốc độ chuyển đổi đủ nhanh, mắt người có cảm giác các chữ số được hiển thị đồng thời.

• Hiển thị được nhiều chữ số trên một module.
• Giảm số lượng chân GPIO cần sử dụng khi áp dụng phương pháp quét.
• Dễ tích hợp vào đồng hồ, bộ đếm và thiết bị đo.

Tham khảo thêm: Nguyên nhân chính tạo ra địa hình Karst là gì? Quá trình hình thành và đặc điểm

5. Ưu điểm và nhược điểm của LED 7 đoạn

LED 7 đoạn có cấu tạo đơn giản và được tối ưu cho nhu cầu hiển thị số. Vì vậy, công nghệ này vẫn có nhiều lợi thế trong các thiết bị điện tử dù hiện nay đã có nhiều công nghệ màn hình hiện đại hơn.

5.1. Ưu điểm

• Cấu tạo đơn giản: Ít thành phần, dễ thiết kế và thay thế.
• Dễ điều khiển: Có thể kết nối với vi điều khiển, IC giải mã hoặc các mạch điều khiển số.
• Chi phí thấp: Phù hợp với các thiết bị cần hiển thị số nhưng không yêu cầu màn hình phức tạp.
• Hiển thị số rõ ràng: Các chữ số dễ quan sát, đặc biệt khi sử dụng trong môi trường thiếu sáng.
• Tiêu thụ điện năng tương đối thấp: Phù hợp với nhiều thiết bị điện tử và hệ thống hiển thị liên tục.
• Phản hồi nhanh: LED có khả năng bật/tắt nhanh, phù hợp với bộ đếm và các ứng dụng cần cập nhật dữ liệu liên tục.
• Nhiều kích thước và màu sắc: Có thể lựa chọn module phù hợp với từng thiết bị và khoảng cách quan sát.
• Độ bền tốt: Không có cơ cấu chuyển động nên có thể hoạt động ổn định trong thời gian dài nếu được sử dụng đúng thông số.

5.2. Nhược điểm

• Khả năng hiển thị hạn chế: Chủ yếu dành cho chữ số và một số ký tự đơn giản.
• Không hiển thị được hình ảnh phức tạp: Không phù hợp với nội dung đồ họa, video hoặc văn bản dài.
• Font chữ bị giới hạn: Một số chữ cái khi hiển thị trên 7 đoạn có thể khó nhận biết.
• Khả năng hiển thị thông tin thấp: Không phù hợp với các thiết bị cần giao diện trực quan hoặc nhiều nội dung.
• Module nhiều chữ số cần mạch điều khiển phù hợp: Thường phải sử dụng kỹ thuật quét để tiết kiệm chân kết nối.
• Độ sáng phụ thuộc thiết kế và dòng LED: Nếu thiết lập dòng điện không phù hợp, màn hình có thể quá tối hoặc ảnh hưởng đến tuổi thọ LED.

Nhìn chung, LED 7 đoạn phù hợp khi mục tiêu chính là hiển thị các giá trị số một cách đơn giản, rõ ràng và tiết kiệm chi phí. Khi yêu cầu hiển thị ngày càng phức tạp, các công nghệ như LCD, OLED hoặc LED Matrix sẽ có nhiều ưu thế hơn.

6. Các phương pháp điều khiển nhiều LED 7 đoạn

Khi sử dụng nhiều LED 7 đoạn, việc kết nối trực tiếp tất cả các đoạn LED với vi điều khiển sẽ làm tốn nhiều chân I/O. Vì vậy, tùy số lượng LED và yêu cầu của mạch, có thể áp dụng các phương pháp điều khiển khác nhau.

6.1. Kết nối trực tiếp với PORT của vi điều khiển

Đây là phương pháp đơn giản nhất, trong đó các chân điều khiển của LED 7 đoạn được kết nối trực tiếp với các chân PORT/GPIO của vi điều khiển. Mỗi đoạn LED sẽ được điều khiển bằng một tín hiệu riêng.

Ưu điểm:

• Mạch đơn giản, dễ thiết kế và lập trình.
• Dễ kiểm tra trạng thái từng đoạn LED.
• Không cần sử dụng thêm IC hỗ trợ.

Phương pháp này phù hợp với một hoặc vài LED 7 đoạn khi vi điều khiển có đủ số chân I/O.

6.2. Điều khiển bằng phương pháp quét LED

Quét LED (Multiplexing) là phương pháp phổ biến để điều khiển nhiều LED 7 đoạn mà không cần sử dụng quá nhiều chân GPIO. Các đoạn tương ứng của nhiều LED được nối chung, sau đó vi điều khiển sẽ lần lượt kích hoạt từng LED trong khoảng thời gian rất ngắn. Khi một LED được bật, các LED còn lại tạm thời tắt. Quá trình này được lặp lại với tần số cao.

Ví dụ với 4 LED: LED 1 → LED 2 → LED 3 → LED 4 → LED 1…

Do quá trình chuyển đổi diễn ra rất nhanh, mắt người sẽ có cảm giác các LED đều sáng đồng thời.

Ưu điểm:

• Giảm số lượng chân GPIO cần sử dụng.
• Có thể điều khiển nhiều LED 7 đoạn.
• Tiết kiệm linh kiện và dây dẫn

6.3. Quét LED kết hợp IC chốt dữ liệu

Phương pháp này kết hợp quét LED với IC chốt dữ liệu (Latch) để tiếp tục giảm số lượng chân điều khiển của vi điều khiển. Vi điều khiển chỉ cần sử dụng một số chân để gửi dữ liệu vào IC chốt. IC sẽ lưu giữ trạng thái dữ liệu và cung cấp tín hiệu điều khiển cho các đoạn LED. Khi cần hiển thị giá trị mới, vi điều khiển chỉ cần gửi dữ liệu mới đến IC.

Cách này đặc biệt hữu ích khi hệ thống có nhiều LED 7 đoạn, nhưng số lượng chân GPIO của vi điều khiển bị hạn chế.

Ưu điểm:

• Tiết kiệm đáng kể số lượng chân GPIO.
• Có thể mở rộng số lượng LED dễ dàng hơn.
• Giảm số lượng đường kết nối trực tiếp đến vi điều khiển.
• Phù hợp với các mạch hiển thị nhiều chữ số.

7. LED 7 đoạn được ứng dụng ở đâu?

Nhờ cấu tạo đơn giản, khả năng hiển thị số rõ ràng, phản hồi nhanh và dễ điều khiển, LED 7 đoạn được sử dụng rộng rãi trong các thiết bị điện tử dân dụng, thiết bị đo lường và hệ thống công nghiệp. Công nghệ này đặc biệt phù hợp với những ứng dụng chỉ cần hiển thị chữ số, giá trị đo hoặc một số ký tự đơn giản.

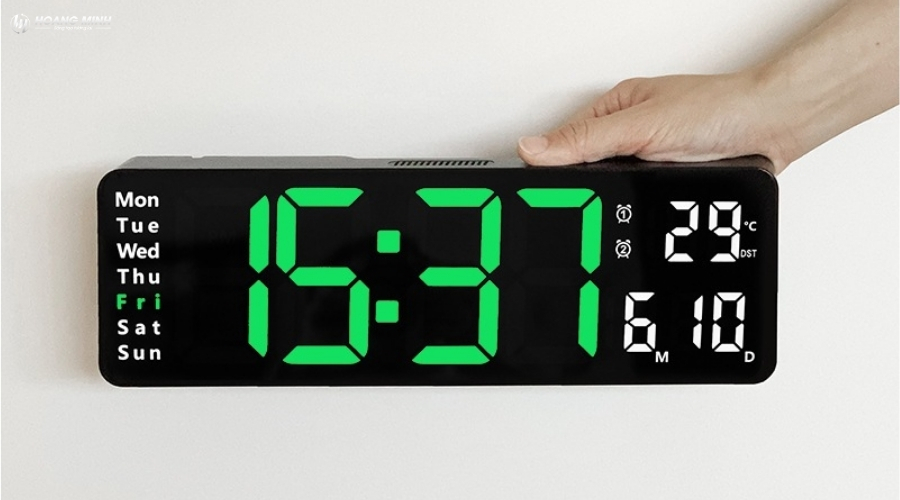

• Đồng hồ điện tử: Hiển thị giờ, phút, giây, ngày tháng hoặc thời gian đếm ngược.
• Bộ đếm: Hiển thị số lượng sản phẩm, số lượt, số người hoặc số lần thiết bị hoạt động.
• Thiết bị đo lường: Hiển thị các thông số như điện áp, dòng điện, nhiệt độ, tần số, áp suất và tốc độ.
• Bảng gọi số: Hiển thị số thứ tự tại ngân hàng, bệnh viện, trung tâm dịch vụ và các khu vực công cộng.
• Thiết bị gia dụng: Được sử dụng trong lò vi sóng, bếp điện, máy giặt, điều hòa, nồi cơm điện để hiển thị thời gian, nhiệt độ hoặc chế độ hoạt động.

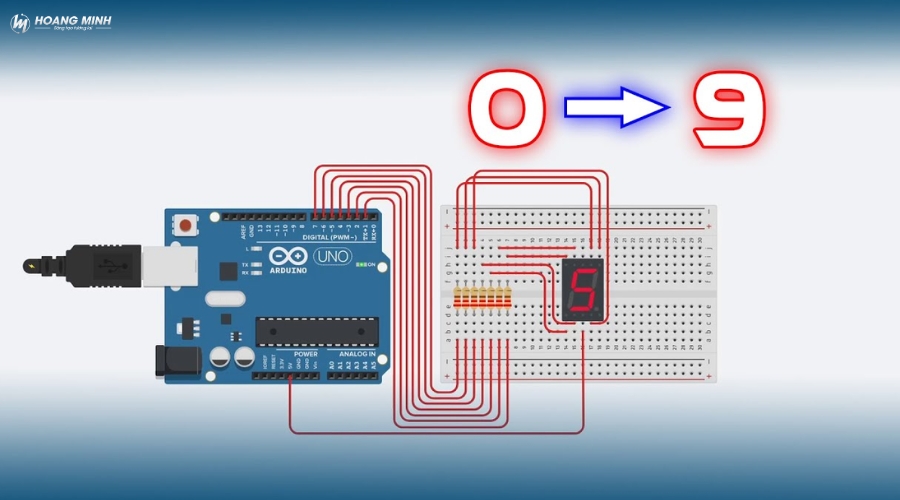

• Thiết bị điện tử: Hiển thị các giá trị số trong máy tính, bộ điều khiển, mạch Arduino và các thiết bị điện tử khác.
• Hệ thống công nghiệp: Hiển thị thông số vận hành, mã trạng thái, số lượng sản phẩm hoặc dữ liệu từ cảm biến trên máy móc và dây chuyền sản xuất.
• Cân điện tử: Hiển thị trọng lượng và các giá trị đo lường dưới dạng số.
• Thiết bị bán hàng: Hiển thị giá tiền, số lượng hoặc các thông tin liên quan trong máy tính tiền và thiết bị bán hàng.
• Mạch điện tử học tập: Được sử dụng để thực hành điều khiển GPIO, lập trình vi điều khiển, quét LED và giao tiếp với IC điều khiển.
