PCBA là gì? Cấu tạo, quy trình sản xuất và ứng dụng của PCBA

Tham khảo thêm: Spyware là gì? Cách hoạt động, tác hại và cách phòng tránh phần mềm gián điệp

2. Quy trình sản xuất PCBA

Quy trình sản xuất PCBA có thể thay đổi tùy loại sản phẩm, nhưng một dây chuyền điển hình thường bao gồm các bước từ chuẩn bị vật tư, lắp ráp linh kiện, hàn đến kiểm tra chất lượng.

• Kiểm tra PCB và linh kiện: Trước khi lắp ráp, nhà sản xuất kiểm tra PCB, BOM (Bill of Materials) và linh kiện đầu vào để đảm bảo đúng mã hàng, số lượng, thông số và tình trạng linh kiện. Đây là bước quan trọng nhằm hạn chế lỗi phát sinh trong quá trình sản xuất.
• In kem hàn: Đối với quy trình SMT, kem hàn được phủ lên các pad trên PCB thông qua stencil. Lượng kem hàn và vị trí in phải được kiểm soát chính xác để đảm bảo linh kiện sau đó được hàn đúng tiêu chuẩn.

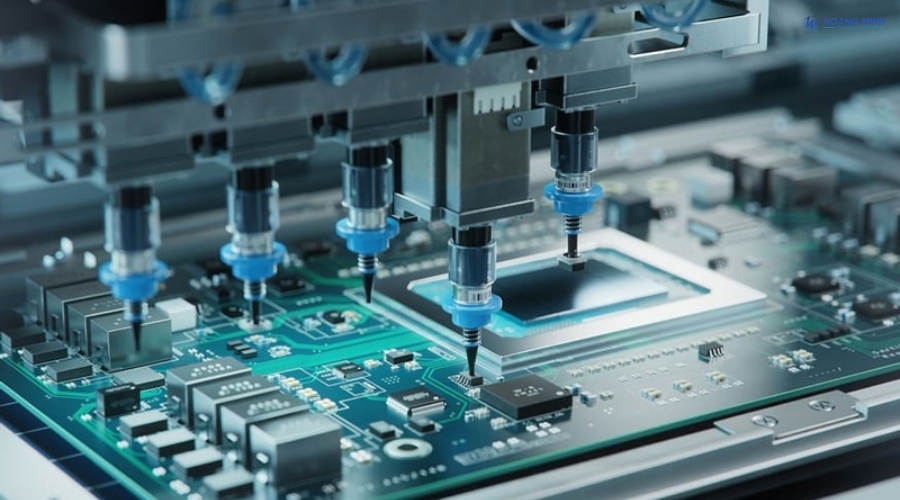

• Gắp và đặt linh kiện SMT: Máy Pick & Place tự động gắp các linh kiện điện tử và đặt chúng vào đúng vị trí trên PCB. Hệ thống camera và cơ cấu định vị giúp đảm bảo linh kiện được đặt đúng vị trí, hướng và tọa độ theo thiết kế.
• Hàn Reflow: PCB sau khi được đặt linh kiện SMT sẽ đi qua lò hàn Reflow. Nhiệt độ được kiểm soát theo từng vùng để làm nóng và làm chảy kem hàn, từ đó tạo ra các mối hàn cố định giữa linh kiện và PCB.
• Lắp ráp linh kiện THT: Với các linh kiện có chân xuyên lỗ, nhà sản xuất sử dụng công nghệ THT (Through-Hole Technology). Chân linh kiện được đưa xuyên qua các lỗ trên PCB rồi được hàn bằng phương pháp phù hợp như hàn sóng, hàn selective hoặc hàn thủ công.
• Kiểm tra AOI và X-Ray Sau khi hàn, PCBA được kiểm tra để phát hiện các lỗi như: Thiếu linh kiện, Sai vị trí, Đặt ngược linh kiện, Lỗi mối hàn, Hàn chập, Lỗi kết nối. AOI (Automated Optical Inspection) sử dụng camera để kiểm tra tự động. Với các linh kiện khó quan sát như BGA, X-Ray có thể được sử dụng để kiểm tra các mối hàn bên dưới linh kiện.
• Kiểm tra chức năng: Tùy yêu cầu sản phẩm, PCBA có thể trải qua ICT (In-Circuit Test), Flying Probe hoặc FCT (Functional Test) để kiểm tra khả năng hoạt động của mạch. Sau khi đạt yêu cầu, PCBA được làm sạch, đóng gói chống tĩnh điện và chuyển sang công đoạn tiếp theo hoặc giao cho khách hàng.

Tham khảo thêm: GMO là gì? Thực phẩm GMO có an toàn không? Ứng dụng và ưu nhược điểm

3. Ưu điểm của PCBA

PCBA không chỉ giúp hoàn thiện chức năng của một bo mạch điện tử mà còn mang lại nhiều lợi ích trong quá trình thiết kế, sản xuất và kiểm soát chất lượng thiết bị.

• Tích hợp nhiều linh kiện và chức năng: PCBA cho phép kết hợp nhiều loại linh kiện như IC, điện trở, tụ điện, cảm biến, module kết nối và đầu nối trên cùng một bo mạch. Nhờ đó, nhiều chức năng xử lý, điều khiển và giao tiếp có thể được tích hợp trong một thiết bị nhỏ gọn.

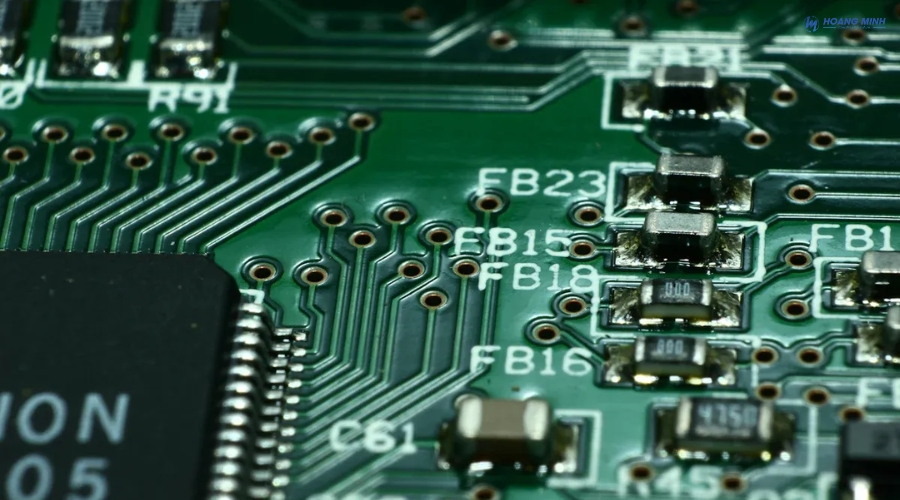

• Kích thước nhỏ gọn: Công nghệ SMT cho phép sử dụng các linh kiện có kích thước nhỏ và bố trí với mật độ cao trên PCB. Điều này giúp giảm kích thước bo mạch, phù hợp với các thiết bị yêu cầu thiết kế nhỏ gọn như điện thoại, thiết bị IoT, thiết bị đeo và thiết bị điện tử di động.
• Sản xuất tự động, độ chính xác cao: Các công đoạn như in kem hàn, gắp đặt linh kiện và hàn Reflow có thể được thực hiện trên dây chuyền tự động. Máy móc giúp kiểm soát chính xác vị trí, hướng đặt và thông số sản xuất, đồng thời giảm sự phụ thuộc vào thao tác thủ công.
• Tính ổn định và đồng nhất cao: Khi quy trình sản xuất được kiểm soát chặt chẽ, các PCBA trong cùng một lô có thể duy trì độ đồng nhất cao về vị trí linh kiện và chất lượng mối hàn. Điều này đặc biệt quan trọng đối với sản xuất thiết bị điện tử số lượng lớn.
• Dễ kiểm tra và phát hiện lỗi: PCBA có thể được kiểm tra bằng nhiều phương pháp như AOI, X-Ray, ICT và FCT. Các công nghệ này giúp phát hiện lỗi đặt linh kiện, lỗi hàn, chập mạch hoặc những vấn đề liên quan đến chức năng của bo mạch trước khi đưa vào sản phẩm hoàn chỉnh.

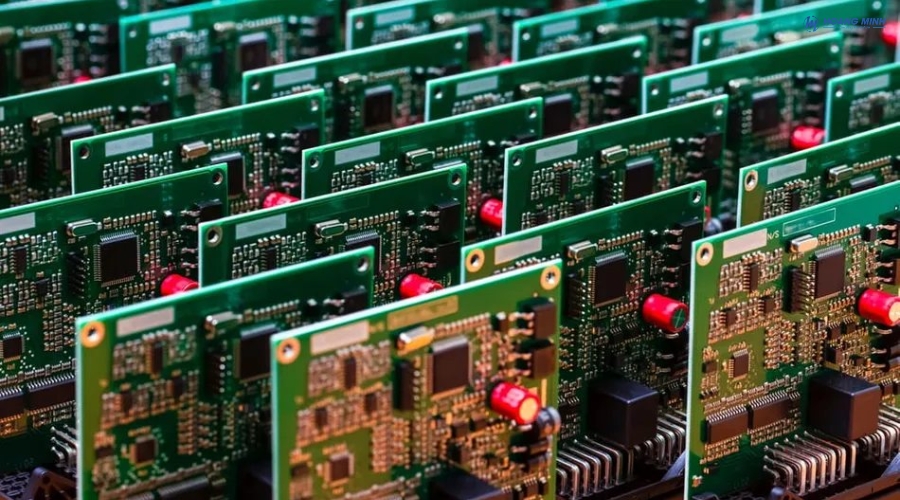

• Phù hợp với sản xuất số lượng lớn: Khi sử dụng dây chuyền SMT tự động, doanh nghiệp có thể sản xuất PCBA với sản lượng lớn trong thời gian ngắn. Quy trình tự động cũng giúp duy trì chất lượng ổn định và giảm chi phí nhân công trên mỗi sản phẩm.
• Dễ tích hợp vào sản phẩm: PCBA có thể được thiết kế theo kích thước, vị trí đầu nối và chức năng cụ thể của từng thiết bị. Điều này giúp nhà sản xuất dễ dàng tích hợp bo mạch vào các sản phẩm điện tử có thiết kế khác nhau.

Tham khảo thêm: Auxin là gì? Vai trò, chức năng và ứng dụng của hormone thực vật Auxin

4. PCBA được ứng dụng ở đâu?

PCBA là thành phần quan trọng bên trong hầu hết các thiết bị điện tử hiện đại. Tùy theo thiết kế, PCBA có thể đảm nhiệm chức năng xử lý tín hiệu, điều khiển, cấp nguồn, kết nối hoặc giao tiếp dữ liệu.

• Điện thoại và máy tính: PCBA đảm nhiệm nhiều chức năng như xử lý dữ liệu, quản lý nguồn, kết nối mạng, lưu trữ và điều khiển các thiết bị ngoại vi.
• Thiết bị IoT: PCBA kết hợp với cảm biến, vi điều khiển và module Wi-Fi, Bluetooth hoặc các giao thức không dây để thu thập, xử lý và truyền dữ liệu.
• Thiết bị gia dụng: Được sử dụng để điều khiển các chức năng trong máy giặt, tủ lạnh, điều hòa, lò vi sóng, bếp điện và nhiều thiết bị gia dụng khác.
• Thiết bị ô tô: PCBA được sử dụng trong các hệ thống điều khiển điện tử, cảm biến, giải trí, chiếu sáng, quản lý động cơ và các hệ thống hỗ trợ người lái.
• Thiết bị công nghiệp: Đảm nhiệm việc điều khiển máy móc, động cơ, cảm biến, bộ điều khiển và các hệ thống tự động hóa trong nhà máy.
• Thiết bị y tế: PCBA được tích hợp trong các thiết bị đo lường, theo dõi và xử lý tín hiệu, yêu cầu độ ổn định và độ chính xác cao.
• Thiết bị mạng: Router, switch, access point, modem và các thiết bị truyền thông đều sử dụng PCBA để xử lý dữ liệu và quản lý kết nối mạng.
• Thiết bị âm thanh – hình ảnh: PCBA được sử dụng trong DSP, amplifier, camera, màn hình, thiết bị hội nghị và các hệ thống AV, đảm nhiệm các chức năng xử lý tín hiệu, điều khiển và kết nối thiết bị.

Tham khảo thêm: Đảo Síp thuộc nước nào? Những đặc quyền của người có quốc tịch Cyprus

5. Những yếu tố ảnh hưởng đến chất lượng PCBA

Chất lượng PCBA phụ thuộc vào nhiều yếu tố, từ chất lượng vật liệu đầu vào đến công nghệ lắp ráp, hàn và kiểm tra sau sản xuất.

• Chất lượng PCB và linh kiện đầu vào: PCB bị lỗi hoặc linh kiện không đạt tiêu chuẩn có thể ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của PCBA.
• Độ chính xác khi đặt linh kiện: Linh kiện phải được đặt đúng vị trí, hướng và tọa độ theo thiết kế. Sai lệch có thể gây lỗi kết nối hoặc ảnh hưởng đến hoạt động của mạch.
• Chất lượng và lượng kem hàn: Lượng kem hàn không phù hợp có thể gây ra các lỗi như thiếu hàn, thừa hàn hoặc chập giữa các chân linh kiện.
• Profile nhiệt của lò Reflow: Nhiệt độ và thời gian gia nhiệt cần được kiểm soát phù hợp với loại PCB, kem hàn và linh kiện để đảm bảo mối hàn đạt yêu cầu.
• Độ chính xác của quá trình hàn THT: Với linh kiện xuyên lỗ, chất lượng hàn ảnh hưởng trực tiếp đến độ chắc chắn cơ học và khả năng dẫn điện của kết nối.
• Hệ thống kiểm tra: AOI, X-Ray, ICT và FCT giúp phát hiện lỗi ở những giai đoạn khác nhau. Hệ thống kiểm tra càng phù hợp thì khả năng phát hiện lỗi càng cao.
• Kiểm soát tĩnh điện ESD: Linh kiện điện tử nhạy cảm có thể bị hư hỏng do phóng tĩnh điện ngay cả khi lỗi không thể nhận thấy bằng mắt thường. Vì vậy, kiểm soát ESD là yêu cầu quan trọng trong quá trình sản xuất PCBA.
• Điều kiện bảo quản PCB và linh kiện: Độ ẩm, nhiệt độ, bụi và phương pháp bảo quản có thể ảnh hưởng đến chất lượng linh kiện và khả năng hàn. Linh kiện nhạy ẩm cần được bảo quản và xử lý theo yêu cầu phù hợp.

Đặc biệt, với PCBA sử dụng BGA, QFN hoặc linh kiện fine-pitch, khoảng cách giữa các chân rất nhỏ nên việc lắp ráp và kiểm tra đòi hỏi độ chính xác cao hơn.

Tham khảo thêm: Nguyên nhân chính tạo ra địa hình Karst là gì? Quá trình hình thành và đặc điểm

6. Có nên thuê gia công PCBA không?

Đối với doanh nghiệp không sở hữu dây chuyền SMT/THT, thuê gia công PCBA là một phương án giúp giảm chi phí đầu tư ban đầu cho máy móc, nhà xưởng, nhân sự và hệ thống kiểm tra.

Hình thức này đặc biệt phù hợp khi doanh nghiệp cần sản xuất theo từng dự án hoặc chưa có sản lượng đủ lớn để đầu tư dây chuyền riêng.

Khi lựa chọn đơn vị gia công PCBA, nên xem xét:

• Khả năng sản xuất SMT/THT: Đảm bảo nhà cung cấp có công nghệ phù hợp với loại linh kiện và thiết kế PCB của dự án.
• Máy móc và dây chuyền: Kiểm tra hệ thống Pick & Place, máy in kem hàn, lò Reflow, máy hàn và các thiết bị sản xuất liên quan.
• Khả năng kiểm tra: Ưu tiên đơn vị có hệ thống AOI, X-Ray, ICT hoặc FCT phù hợp với yêu cầu sản phẩm.
• Năng lực sản xuất: Đánh giá khả năng đáp ứng số lượng, thời gian giao hàng và khả năng mở rộng sản lượng khi nhu cầu tăng.
• Quy trình kiểm soát chất lượng: Cần có quy trình kiểm tra từ linh kiện đầu vào, quá trình lắp ráp đến PCBA hoàn thiện.
• Khả năng truy xuất nguồn gốc: Giúp xác định được lô linh kiện, thời điểm sản xuất và các thông tin liên quan khi phát sinh vấn đề.
• Kinh nghiệm sản xuất: Nên lựa chọn đơn vị có kinh nghiệm với loại PCB, linh kiện và sản phẩm tương tự để giảm rủi ro trong quá trình triển khai.
• Tiêu chuẩn chất lượng: Xem xét các tiêu chuẩn và quy trình kiểm soát chất lượng mà nhà cung cấp đang áp dụng, đặc biệt với các sản phẩm yêu cầu độ tin cậy cao.

Nhìn chung, thuê gia công PCBA phù hợp khi doanh nghiệp muốn tận dụng năng lực sản xuất chuyên nghiệp mà không phải đầu tư toàn bộ dây chuyền. Tuy nhiên, cần lựa chọn nhà cung cấp có năng lực phù hợp với độ phức tạp, sản lượng và yêu cầu chất lượng của từng dự án.

Kết luận

PCBA (Printed Circuit Board Assembly) là bước biến một PCB trống thành bo mạch điện tử hoàn chỉnh bằng cách lắp ráp, hàn và kiểm tra các linh kiện. Đây là một công đoạn quan trọng trong chuỗi sản xuất điện tử, với các công nghệ phổ biến như SMT, THT, Reflow, AOI, X-Ray và Functional Test.

Từ điện thoại, máy tính, thiết bị IoT đến máy móc công nghiệp và hệ thống AV, PCBA đóng vai trò nền tảng giúp thiết bị xử lý tín hiệu, điều khiển, truyền dữ liệu và thực hiện các chức năng điện tử. Vì vậy, hiểu rõ PCBA và quy trình lắp ráp sẽ giúp doanh nghiệp lựa chọn công nghệ, kiểm soát chất lượng và phương án sản xuất phù hợp hơn.
