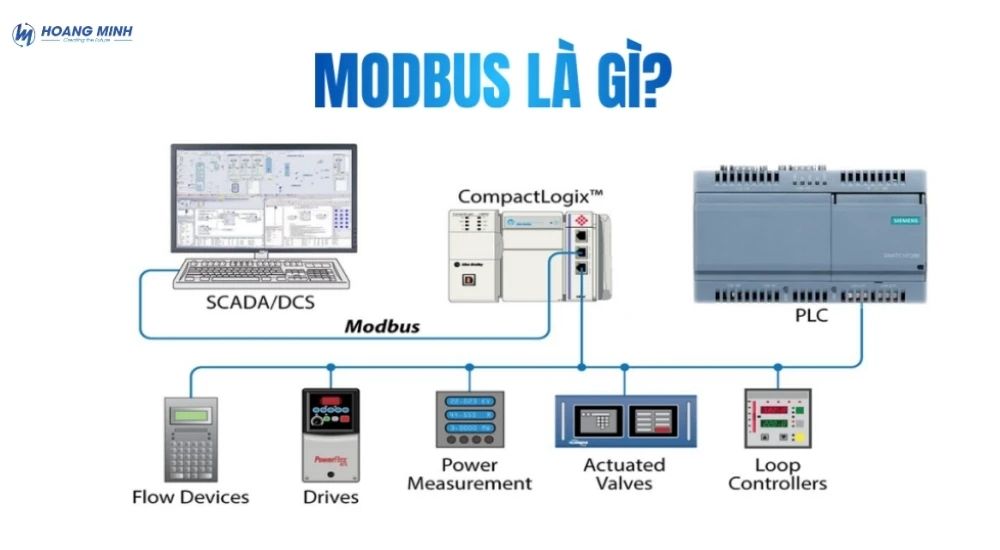

1. Modbus là gì?
Modbus là một giao thức truyền thông công nghiệp được sử dụng để trao đổi dữ liệu giữa các thiết bị như PLC, cảm biến, đồng hồ đo điện, biến tần, bộ điều khiển và hệ thống SCADA. Giao thức này cho phép các thiết bị gửi yêu cầu, phản hồi và chia sẻ thông tin thông qua mạng truyền thông, giúp giám sát và điều khiển quá trình vận hành hiệu quả.
Modbus được phát triển bởi Modicon vào năm 1979 và hiện được sử dụng rộng rãi nhờ cấu trúc đơn giản, dễ triển khai và khả năng tương thích với nhiều thiết bị công nghiệp.
Trong thực tế, Modbus thường xuất hiện trong các hệ thống giám sát điện năng, điều khiển động cơ, quản lý hệ thống HVAC, dây chuyền sản xuất và hệ thống tự động hóa nhà máy.
Ví dụ, một PLC có thể sử dụng Modbus để đọc nhiệt độ từ bộ điều khiển nhiệt độ, lấy thông số điện áp từ đồng hồ đo điện hoặc gửi lệnh điều khiển đến biến tần.
2. Nguyên lý hoạt động của Modbus
Modbus hoạt động theo cơ chế yêu cầu – phản hồi (Request – Response). Một thiết bị đóng vai trò Client gửi yêu cầu đọc hoặc ghi dữ liệu, thiết bị Server tiếp nhận yêu cầu, xử lý và trả về kết quả tương ứng. Trong các tài liệu cũ, hai vai trò này thường được gọi là Master và Slave.
Quá trình truyền thông Modbus thường diễn ra theo các bước:
-
Gửi yêu cầu: Client gửi địa chỉ dữ liệu cần đọc hoặc lệnh ghi dữ liệu đến thiết bị đích.
-
Tiếp nhận và xử lý: Server kiểm tra yêu cầu, xác định vùng dữ liệu và thực hiện thao tác được chỉ định.
-
Phản hồi kết quả: Thiết bị trả về dữ liệu đã đọc, xác nhận thao tác ghi hoặc thông báo lỗi nếu yêu cầu không hợp lệ.
-
Ứng dụng dữ liệu: PLC, HMI hoặc SCADA sử dụng dữ liệu nhận được để giám sát, hiển thị thông số hoặc điều khiển quy trình.
Ví dụ, PLC cần đọc nhiệt độ từ bộ điều khiển nhiệt độ. PLC gửi yêu cầu đọc thanh ghi chứa giá trị nhiệt độ; thiết bị phản hồi giá trị tương ứng để PLC hiển thị hoặc sử dụng trong chương trình điều khiển.
3. Mô tả giao thức Modbus
Modbus là giao thức truyền thông công nghiệp có khả năng hoạt động trên nhiều loại mạng và phương tiện truyền dẫn khác nhau. Nhờ cấu trúc linh hoạt, Modbus được sử dụng để kết nối PLC, cảm biến, biến tần, đồng hồ đo điện và các hệ thống giám sát, điều khiển tự động.
3.1. Các phương thức truyền thông Modbus
Modbus có thể được triển khai trên nhiều nền tảng truyền thông, phổ biến gồm:
- TCP/IP qua Ethernet: Modbus TCP truyền dữ liệu qua mạng Ethernet, phù hợp với hệ thống PLC, HMI, SCADA và mạng công nghiệp.
- Truyền thông nối tiếp: Modbus RTU và Modbus ASCII thường sử dụng RS-232 hoặc RS-485 để trao đổi dữ liệu giữa các thiết bị.
- Cáp quang và truyền thông vô tuyến: Có thể được sử dụng thông qua modem hoặc gateway phù hợp để truyền dữ liệu ở khoảng cách xa hoặc tại những vị trí khó đi dây.
- Modbus Plus: Là mạng công nghiệp sử dụng cơ chế truyền token, từng được ứng dụng trong các hệ thống tự động hóa của Modicon.
Ngoài ra, một số hệ thống có thể sử dụng gateway để kết nối Modbus với các mạng khác hoặc truyền dữ liệu qua hạ tầng viễn thông. Việc triển khai cụ thể phụ thuộc vào thiết bị, bộ chuyển đổi và kiến trúc mạng được sử dụng.
3.2. Các phiên bản và cấu trúc giao thức Modbus
Modbus sử dụng mô hình Client – Server. Client là thiết bị khởi tạo yêu cầu đọc hoặc ghi dữ liệu, còn Server là thiết bị tiếp nhận và xử lý yêu cầu đó. Trong tài liệu cũ, hai vai trò này thường được gọi là Master và Slave.
Giao thức Modbus có hai thành phần dữ liệu chính:
- PDU (Protocol Data Unit): Đơn vị dữ liệu giao thức, gồm mã chức năng và dữ liệu yêu cầu hoặc phản hồi.
- ADU (Application Data Unit): Đơn vị dữ liệu ứng dụng, bao gồm PDU cùng các trường bổ sung tùy theo phương thức truyền thông.
Cấu trúc cơ bản:
- PDU = Mã chức năng + Dữ liệu
- ADU = Thông tin bổ sung + PDU
Với Modbus RTU, ADU có thêm địa chỉ thiết bị và trường kiểm tra lỗi CRC. Với Modbus TCP, ADU có phần tiêu đề MBAP để phục vụ truyền thông qua TCP/IP.
Theo đặc tả Modbus, PDU có kích thước tối đa 253 byte. ADU tối đa là 256 byte đối với đường truyền nối tiếp và 260 byte đối với Modbus TCP.
Modbus sử dụng thứ tự byte big-endian cho các trường địa chỉ và dữ liệu 16 bit, nghĩa là byte có trọng số cao được truyền trước. Tuy nhiên, thứ tự word của các giá trị 32 bit hoặc 64 bit có thể khác nhau tùy thiết bị.
3.3. Giao dịch Modbus và mã chức năng
Một giao dịch Modbus thường gồm ba bước:
- Client gửi yêu cầu: Gửi mã chức năng cùng thông tin cần đọc hoặc ghi.
- Server xử lý yêu cầu: Kiểm tra mã chức năng, địa chỉ và dữ liệu, sau đó thực hiện thao tác tương ứng.
- Server phản hồi: Trả về dữ liệu, xác nhận thao tác hoặc thông báo lỗi nếu yêu cầu không hợp lệ.
Nếu yêu cầu thành công, mã chức năng trong phản hồi thông thường giống mã chức năng của yêu cầu. Nếu xảy ra lỗi, Server có thể gửi phản hồi ngoại lệ, trong đó mã chức năng được đặt bit cao nhất lên 1 và kèm mã ngoại lệ giải thích nguyên nhân.
Modbus định nghĩa ba loại PDU chính:
- Request PDU: Chứa yêu cầu từ Client.
- Response PDU: Chứa kết quả phản hồi thông thường từ Server.
- Exception Response PDU: Chứa thông tin phản hồi khi có lỗi giao thức hoặc yêu cầu không thể thực hiện.
Mã chức năng giúp xác định thao tác cần thực hiện, chẳng hạn đọc Coils, đọc Holding Registers hoặc ghi dữ liệu vào thanh ghi.
3.4. Mô hình dữ liệu Modbus
Modbus tổ chức dữ liệu thành bốn nhóm chính, mỗi nhóm có chức năng và quyền truy cập khác nhau:
| Vùng dữ liệu | Quyền truy cập | Kích thước | Chức năng |
|---|---|---|---|
| Discrete Inputs | Chỉ đọc | 1 bit | Đọc trạng thái đầu vào số, chẳng hạn bật/tắt |
| Coils | Đọc/ghi | 1 bit | Đọc hoặc điều khiển trạng thái đầu ra số |
| Input Registers | Chỉ đọc | 16 bit | Đọc dữ liệu đo lường hoặc trạng thái |
| Holding Registers | Đọc/ghi | 16 bit | Đọc hoặc ghi thông số cấu hình, giá trị điều khiển |
Ví dụ, PLC có thể đọc giá trị nhiệt độ từ Input Registers, lấy thông số cài đặt từ Holding Registers hoặc ghi lệnh điều khiển vào một Coil nếu thiết bị hỗ trợ.
Khi triển khai Modbus, cần đối chiếu tài liệu thanh ghi của nhà sản xuất để xác định đúng địa chỉ, kiểu dữ liệu, hệ số quy đổi và quyền truy cập.
4. Các loại giao thức Modbus phổ biến
Modbus có nhiều biến thể, trong đó ba loại thường gặp nhất là Modbus RTU, Modbus ASCII và Modbus TCP. Sự khác biệt chủ yếu nằm ở cách mã hóa dữ liệu và phương thức truyền thông được sử dụng.
4.1. Modbus RTU là gì?

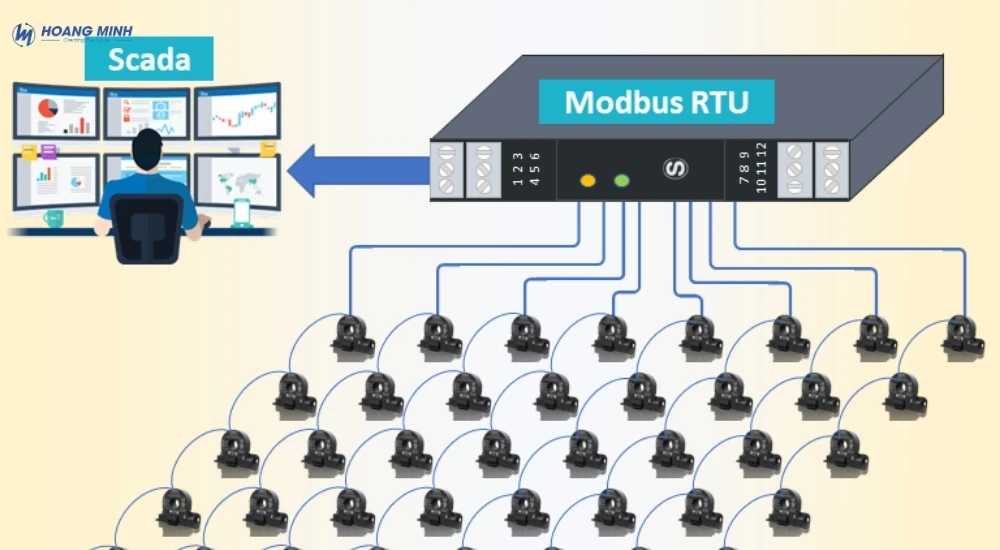

Modbus RTU (Remote Terminal Unit) là phiên bản Modbus sử dụng phương thức truyền thông nối tiếp, thường kết hợp với chuẩn vật lý RS-485 hoặc RS-232. Dữ liệu được truyền dưới dạng nhị phân và sử dụng mã kiểm tra CRC để phát hiện lỗi truyền dẫn.
Đặc điểm của Modbus RTU:
- Truyền dữ liệu gọn, hiệu quả.
- Thường dùng trong kết nối PLC, biến tần, đồng hồ điện và cảm biến công nghiệp
- Cần cấu hình thống nhất các thông số như baud rate, parity và stop bit.
- Phù hợp với hệ thống sử dụng đường truyền nối tiếp.
4.2. Modbus ASCII là gì?

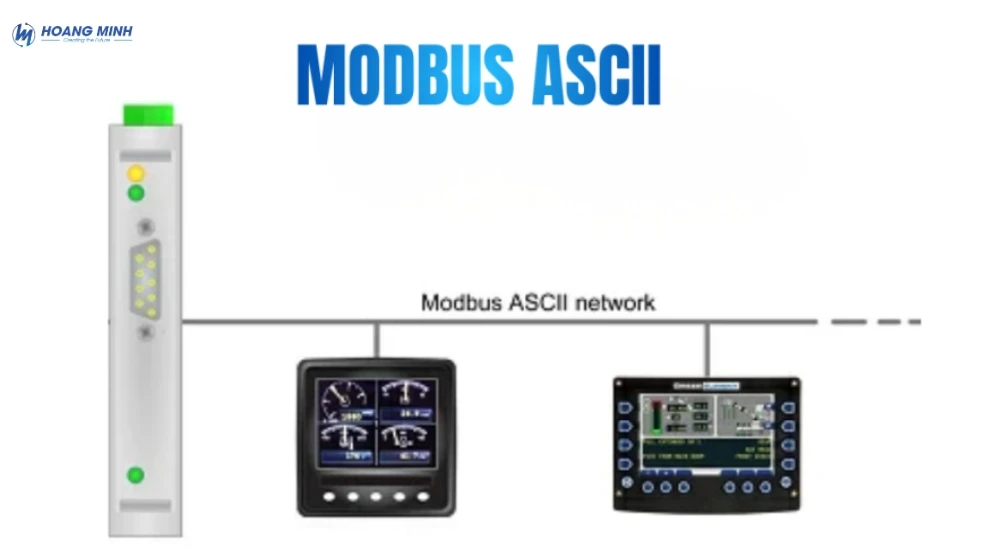

Modbus ASCII là biến thể truyền thông nối tiếp, trong đó dữ liệu được biểu diễn bằng các ký tự ASCII tương ứng với giá trị thập lục phân. Cách biểu diễn này giúp dữ liệu dễ quan sát hơn khi kiểm tra bằng công cụ đầu cuối, nhưng thường cần nhiều ký tự hơn Modbus RTU để truyền cùng lượng thông tin.
Đặc điểm của Modbus ASCII:
- Dữ liệu có thể dễ đọc và kiểm tra hơn khi xử lý sự cố.
- Có cơ chế kiểm tra lỗi LRC.
- Hiệu quả truyền dữ liệu thường thấp hơn RTU ở cùng tốc độ truyền.
- Ít phổ biến hơn RTU trong nhiều hệ thống công nghiệp hiện nay.
4.3. Modbus TCP là gì?

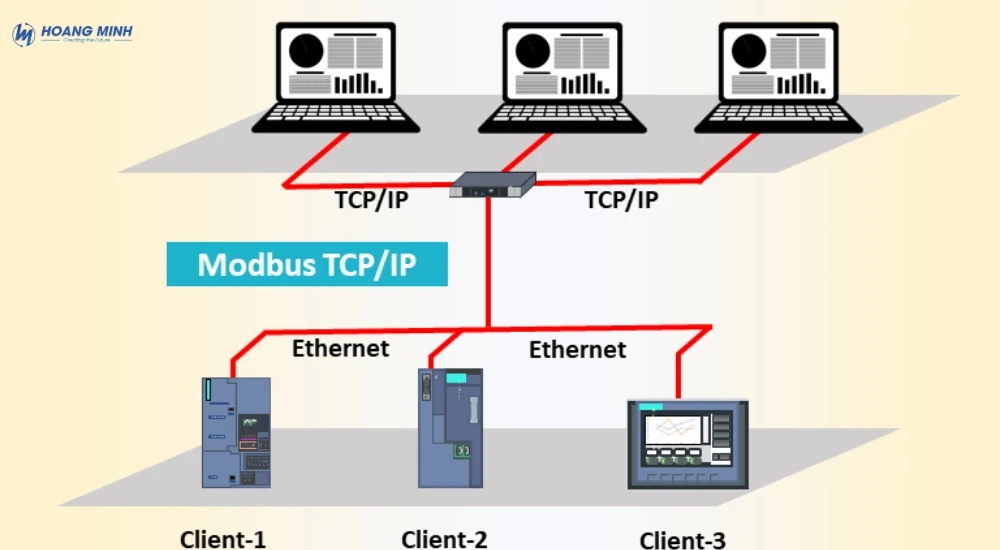

Modbus TCP (Modbus TCP/IP) là phiên bản Modbus truyền dữ liệu qua mạng Ethernet sử dụng TCP/IP. Phiên bản này giữ nguyên các chức năng đọc, ghi dữ liệu cơ bản của Modbus, đồng thời bổ sung phần thông tin cần thiết để truyền thông qua mạng IP.
Đặc điểm của Modbus TCP:
- Sử dụng hạ tầng Ethernet phổ biến.
- Dễ tích hợp với máy tính công nghiệp, PLC, HMI và hệ thống SCADA.
- Thường sử dụng cổng TCP 502.
- Không sử dụng trường CRC riêng như khung Modbus RTU; cơ chế kiểm tra lỗi được xử lý ở các lớp giao thức liên quan.

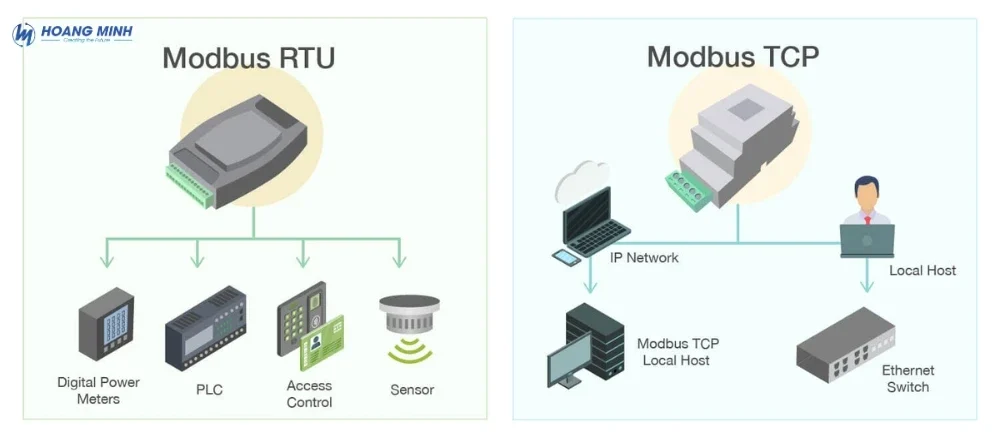

5. Sự khác biệt giữa Modbus RTU và Modbus TCP là gì?
Modbus RTU và Modbus TCP đều là các phiên bản của giao thức Modbus, được sử dụng để trao đổi dữ liệu giữa PLC, cảm biến, biến tần và hệ thống giám sát công nghiệp. Điểm khác biệt chính nằm ở phương thức truyền thông, cấu trúc dữ liệu, cách kiểm tra lỗi và hạ tầng kết nối.
| Tiêu chí | Modbus RTU | Modbus TCP |
|---|---|---|
| Phương thức truyền | Truyền thông nối tiếp | Ethernet qua TCP/IP |
| Chuẩn kết nối phổ biến | RS-485, RS-232 | Ethernet |
| Mã hóa dữ liệu | Nhị phân | Dữ liệu Modbus đóng gói trong TCP/IP |
| Kiểm tra lỗi | Sử dụng CRC trong khung RTU | Dựa vào cơ chế kiểm tra của các lớp giao thức; không có CRC riêng trong khung Modbus TCP |
| Địa chỉ thiết bị | Địa chỉ Slave trong khung RTU | Địa chỉ IP và thông tin định tuyến; có thể sử dụng Unit Identifier |
| Tốc độ truyền | Phụ thuộc baud rate và cấu hình đường truyền | Phụ thuộc tốc độ mạng và thiết bị |
| Khả năng mở rộng | Phù hợp với mạng thiết bị nối tiếp | Thuận tiện khi tích hợp nhiều thiết bị trên mạng Ethernet |
| Ứng dụng | Đồng hồ điện, biến tần, cảm biến RS-485 | PLC, SCADA, HMI và hệ thống giám sát qua Ethernet |
6. Ưu điểm và hạn chế của Modbus
6.1. Ưu điểm
- Dễ triển khai: Cấu trúc giao thức tương đối đơn giản, thuận tiện cho việc cấu hình và kiểm tra lỗi.
- Khả năng tương thích cao: Nhiều thiết bị của các nhà sản xuất khác nhau hỗ trợ Modbus, giúp tích hợp hệ thống thuận lợi.
- Chi phí hợp lý: Có thể tận dụng đường truyền nối tiếp hoặc hạ tầng Ethernet sẵn có.
- Linh hoạt: Hỗ trợ nhiều phương thức truyền thông, từ RS-232, RS-485 đến Ethernet TCP/IP.
- Phù hợp giám sát và điều khiển: Có thể đọc thông số, kiểm tra trạng thái và ghi các giá trị điều khiển được thiết bị hỗ trợ.
6.2. Hạn chế
- Không tối ưu cho mọi yêu cầu tốc độ: Modbus RTU thường phù hợp với trao đổi dữ liệu định kỳ hơn là các ứng dụng điều khiển chuyển động yêu cầu thời gian thực nghiêm ngặt.
- Cần cấu hình chính xác: Sai địa chỉ thanh ghi, tốc độ truyền, parity hoặc kiểu dữ liệu có thể khiến việc đọc ghi thất bại hoặc trả về giá trị không chính xác.
- Phụ thuộc vào tài liệu thiết bị: Cùng một loại thông số nhưng địa chỉ và cách biểu diễn có thể khác nhau giữa các nhà sản xuất.
- Bảo mật cần được chú ý: Modbus TCP truyền thống không tự cung cấp cơ chế xác thực và mã hóa đầy đủ. Hệ thống cần có biện pháp bảo vệ mạng phù hợp; Modbus Security là một lựa chọn bổ sung theo đặc tả riêng.

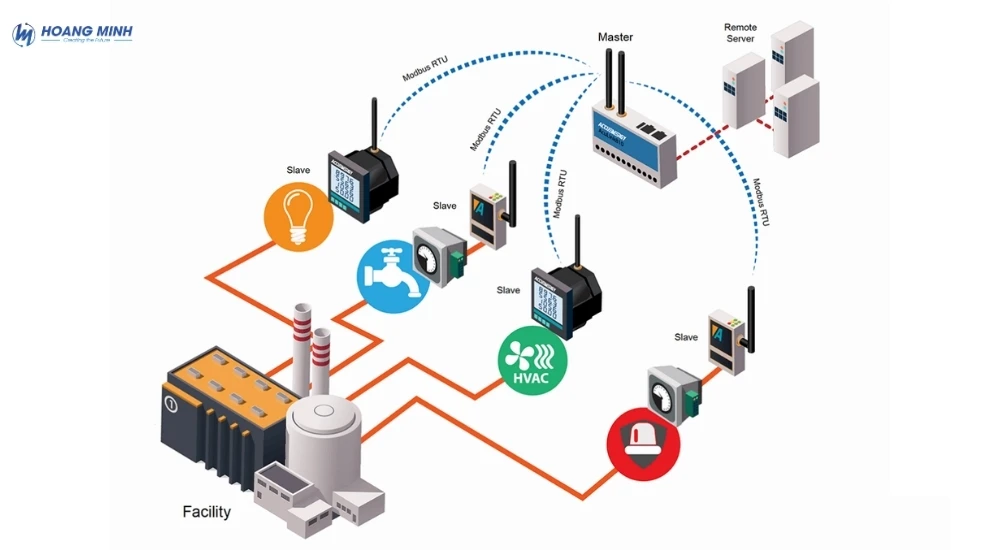

7. Ứng dụng của Modbus trong công nghiệp
Modbus được sử dụng trong nhiều lĩnh vực nhờ khả năng trao đổi dữ liệu giữa các thiết bị đo lường, điều khiển và giám sát.

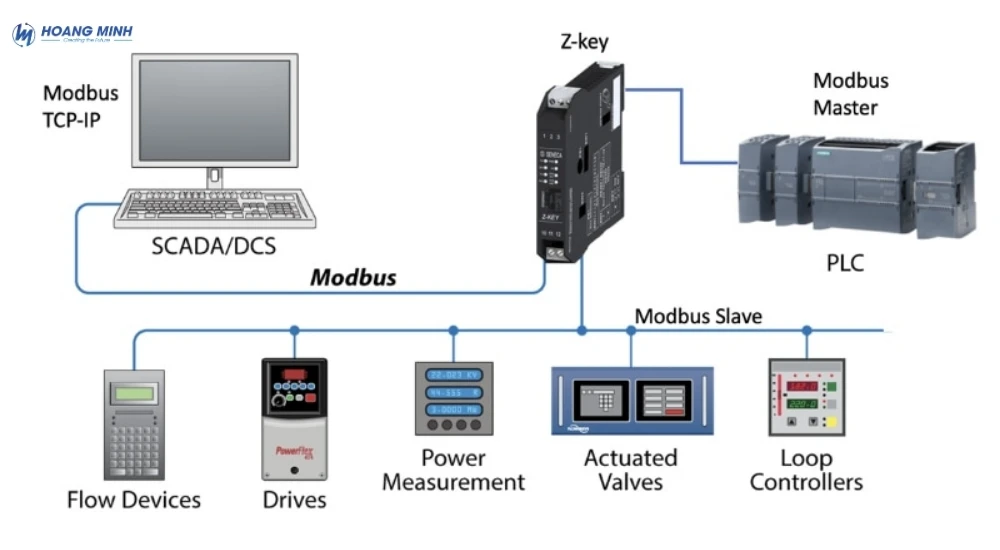

- Hệ thống PLC và tự động hóa nhà máy: Modbus giúp PLC trao đổi dữ liệu với các mô-đun I/O, cảm biến và thiết bị điều khiển, hỗ trợ giám sát trạng thái máy móc và điều phối quy trình sản xuất.
- Giám sát điện năng: Đồng hồ đo điện có hỗ trợ Modbus có thể truyền dữ liệu về điện áp, dòng điện, công suất và điện năng tiêu thụ đến PLC hoặc hệ thống quản lý năng lượng.
- Điều khiển biến tần và động cơ: Modbus cho phép đọc trạng thái hoạt động, tần số đầu ra, mã lỗi và ghi các thông số như tần số đặt hoặc lệnh chạy/dừng nếu biến tần hỗ trợ.
- Hệ thống HVAC và quản lý tòa nhà: Modbus được dùng để kết nối bộ điều khiển điều hòa, chiller, bơm, quạt và các thiết bị đo môi trường với hệ thống quản lý tòa nhà BMS.
- Hệ thống SCADA và giám sát từ xa: SCADA có thể thu thập dữ liệu từ các thiết bị hiện trường qua Modbus, hiển thị thông số, lưu lịch sử và hỗ trợ người vận hành phát hiện bất thường.
Các ứng dụng trên đều dựa trên khả năng trao đổi dữ liệu giữa thiết bị và hệ thống giám sát; chức năng cụ thể phụ thuộc vào phần cứng, cấu hình và các thanh ghi được nhà sản xuất cung cấp.
8. Cách kết nối và cấu hình Modbus cơ bản
Để thiết lập truyền thông Modbus, cần xác định đúng giao thức mà các thiết bị hỗ trợ và cấu hình đồng bộ các thông số liên quan.
Bước 1: Kiểm tra khả năng hỗ trợ Modbus
Xác định thiết bị sử dụng Modbus RTU hay Modbus TCP, đồng thời kiểm tra cổng kết nối và tài liệu kỹ thuật.
Bước 2: Lựa chọn phương thức kết nối
-
Với Modbus RTU: thường sử dụng RS-485 hoặc RS-232 tùy thiết bị.
-
Với Modbus TCP: kết nối qua Ethernet và cấu hình địa chỉ IP.
Bước 3: Cấu hình thông số truyền thông
Với RTU, cần thiết lập baud rate, parity, stop bit và địa chỉ thiết bị theo tài liệu. Với TCP, cần kiểm tra địa chỉ IP, cổng kết nối và Unit Identifier nếu hệ thống có sử dụng.
Bước 4: Xác định địa chỉ thanh ghi
Tra cứu register map để biết địa chỉ chứa dữ liệu cần đọc hoặc ghi, kiểu dữ liệu, hệ số quy đổi và quyền truy cập.
Bước 5: Kiểm tra truyền thông
Sử dụng phần mềm Modbus Client hoặc công cụ chẩn đoán để thử đọc thanh ghi, xác nhận phản hồi và kiểm tra giá trị nhận được trước khi đưa hệ thống vào vận hành.
Lưu ý: Nếu sử dụng RS-485, cần chú ý sơ đồ đấu dây, cực tính A/B theo quy ước của nhà sản xuất, điện trở kết thúc đường truyền và nối đất phù hợp. Không nên chỉ dựa vào tên chân A/B vì cách ký hiệu có thể khác nhau giữa các thiết bị.
FAQs
1. Modbus có phải là chuẩn kết nối vật lý không?
Không. Modbus là giao thức truyền thông ở tầng ứng dụng, quy định cách tổ chức và trao đổi thông điệp. Nó có thể hoạt động trên nhiều phương thức truyền dẫn khác nhau như RS-232, RS-485 và Ethernet TCP/IP.
2. Modbus RTU và RS-485 có giống nhau không?
Không. Modbus RTU là giao thức truyền thông, còn RS-485 là chuẩn giao diện điện thường dùng để truyền dữ liệu. Một hệ thống có thể sử dụng Modbus RTU trên đường truyền RS-485.
3. Modbus TCP sử dụng cổng nào?
Modbus TCP thông thường sử dụng cổng TCP 502. Khi triển khai thực tế, cần kiểm tra cấu hình mạng và chính sách tường lửa của hệ thống.
4. Có thể kết nối thiết bị của nhiều hãng bằng Modbus không?
Có, nếu các thiết bị hỗ trợ cùng biến thể Modbus và cấu hình tương thích. Tuy nhiên, người triển khai vẫn cần kiểm tra địa chỉ thanh ghi, kiểu dữ liệu, mã chức năng và quy ước riêng của từng thiết bị.
5. Modbus có an toàn khi kết nối qua Internet không?
Không nên đưa Modbus TCP truyền thống trực tiếp ra Internet mà không có biện pháp bảo vệ. Cần sử dụng phân đoạn mạng, tường lửa, VPN hoặc cơ chế bảo mật phù hợp; với hệ thống hỗ trợ, có thể xem xét Modbus Security.
Kết luận
Modbus là giao thức truyền thông quan trọng trong tự động hóa công nghiệp, giúp PLC, cảm biến, biến tần, đồng hồ đo điện và hệ thống SCADA trao đổi dữ liệu theo một cấu trúc thống nhất. Ba biến thể phổ biến gồm Modbus RTU, Modbus ASCII và Modbus TCP, đáp ứng các nhu cầu kết nối khác nhau.
Để triển khai hiệu quả, cần lựa chọn đúng biến thể giao thức, cấu hình truyền thông chính xác và kiểm tra tài liệu thanh ghi của từng thiết bị. Khi được thiết kế phù hợp, Modbus giúp đơn giản hóa việc tích hợp hệ thống, hỗ trợ giám sát dữ liệu và nâng cao hiệu quả vận hành trong công nghiệp.
