Thiết kế và triển khai hệ thống AV cho phòng họp cơ bản

2.5 Thiết bị kết nối tín hiệu

Để toàn bộ hệ thống AV hoạt động đồng bộ, cần có các thiết bị kết nối tín hiệu. Đây là thành phần giúp liên kết các thiết bị với nhau và truyền tải dữ liệu âm thanh – hình ảnh.

Một số thiết bị kết nối phổ biến gồm:

• Cáp HDMI: Dùng để truyền tín hiệu hình ảnh và âm thanh chất lượng cao, kết nối giữa laptop, đầu phát, AV receiver và màn hình
• Bộ chia tín hiệu HDMI: Cho phép một nguồn tín hiệu hiển thị trên nhiều màn hình thường dùng khi phòng họp có nhiều màn hình hiển thị
• Bộ chuyển đổi tín hiệu: Chuyển đổi giữa các chuẩn kết nối khác nhau như: HDMI sang VGA, USB-C sang HDMI, DisplayPort sang HDMI
• Bộ chuyển mạch HDMI (HDMI Switch): Cho phép chuyển đổi giữa nhiều nguồn tín hiệu khác nhau. Ví dụ: chuyển nhanh giữa laptop, máy tính phòng họp hoặc đầu phát

Những thiết bị này giúp kết nối máy tính, màn hình và các nguồn phát khác một cách ổn định, đồng thời đảm bảo hệ thống AV hoạt động trơn tru trong suốt quá trình sử dụng.

Tham khảo thêm: Cổng AV là gì? Phân loại và ứng dụng trong Tivi

3. Quy trình thiết kế hệ thống AV cho phòng họp tại Hoàng Minh

Việc thiết kế giải pháp AV cho phòng họp không chỉ đơn thuần là lắp đặt các thiết bị như màn hình, loa hay micro. Để hệ thống hoạt động ổn định, dễ sử dụng và phù hợp với không gian thực tế, quá trình triển khai cần được thực hiện theo một quy trình rõ ràng và khoa học. Dưới đây là các bước cơ bản trong quy trình thiết kế và triển khai hệ thống AV cho phòng họp.

3.1 Khảo sát phòng họp

Bước đầu tiên trong quá trình thiết kế hệ thống AV là khảo sát thực tế không gian phòng họp. Việc khảo sát giúp đơn vị triển khai hiểu rõ điều kiện môi trường và nhu cầu sử dụng của doanh nghiệp.

Một số yếu tố quan trọng cần được đánh giá gồm:

• Diện tích phòng họp: giúp xác định kích thước màn hình, số lượng loa và công suất âm thanh phù hợp.
• Số lượng người tham gia: ảnh hưởng đến việc bố trí micro, loa và camera hội nghị.
• Vị trí bàn họp và khu vực trình chiếu: giúp xác định vị trí lắp đặt màn hình, máy chiếu hoặc camera.
• Hệ thống điện và mạng: kiểm tra nguồn điện, ổ cắm, hệ thống mạng LAN hoặc WiFi để đảm bảo các thiết bị hoạt động ổn định.
• Điều kiện ánh sáng và âm học của phòng: yếu tố này ảnh hưởng trực tiếp đến chất lượng hình ảnh và âm thanh trong phòng họp.

Những thông tin thu thập được trong bước khảo sát sẽ là cơ sở để lựa chọn thiết bị và xây dựng giải pháp AV phù hợp với không gian phòng họp.

3.2 Lựa chọn thiết bị phù hợp

Sau khi hoàn thành bước khảo sát, đơn vị thiết kế sẽ tiến hành lựa chọn các thiết bị AV phù hợp với quy mô và mục đích sử dụng của phòng họp.

Một số tiêu chí quan trọng khi lựa chọn thiết bị gồm:

• Kích thước và loại màn hình hiển thị: tùy thuộc vào diện tích phòng và khoảng cách quan sát của người tham gia.
• Công suất và số lượng loa: đảm bảo âm thanh được phân bố đều trong toàn bộ không gian phòng họp.
• Loại micro sử dụng: có thể là micro cổ ngỗng, micro không dây hoặc hệ thống micro hội nghị.
• Camera hội nghị: lựa chọn loại camera góc rộng hoặc camera PTZ tùy theo quy mô phòng họp và nhu cầu họp trực tuyến.
• Thiết bị điều khiển và kết nối: bao gồm bộ chuyển mạch tín hiệu, bộ chia HDMI, bộ điều khiển trung tâm.

Việc lựa chọn đúng thiết bị không chỉ giúp hệ thống hoạt động ổn định mà còn giúp tối ưu chi phí đầu tư và dễ dàng nâng cấp trong tương lai.

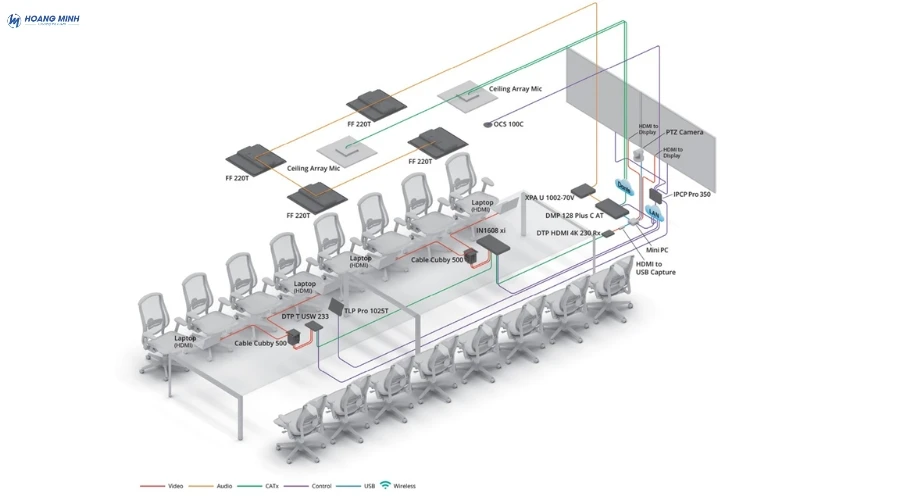

3.3 Thiết kế sơ đồ kết nối

Sau khi xác định được danh sách thiết bị, bước tiếp theo là thiết kế sơ đồ kết nối của hệ thống AV. Đây là bước quan trọng giúp đảm bảo tất cả thiết bị có thể hoạt động đồng bộ và không xảy ra xung đột tín hiệu.

Một sơ đồ kết nối AV phòng họp cơ bản thường bao gồm các thành phần:

• Nguồn phát tín hiệu: máy tính, laptop, thiết bị trình chiếu hoặc TV box.
• Thiết bị xử lý tín hiệu: bộ chuyển mạch HDMI, bộ xử lý âm thanh hoặc AV Receiver.
• Thiết bị hiển thị: tivi, màn hình LED hoặc máy chiếu.

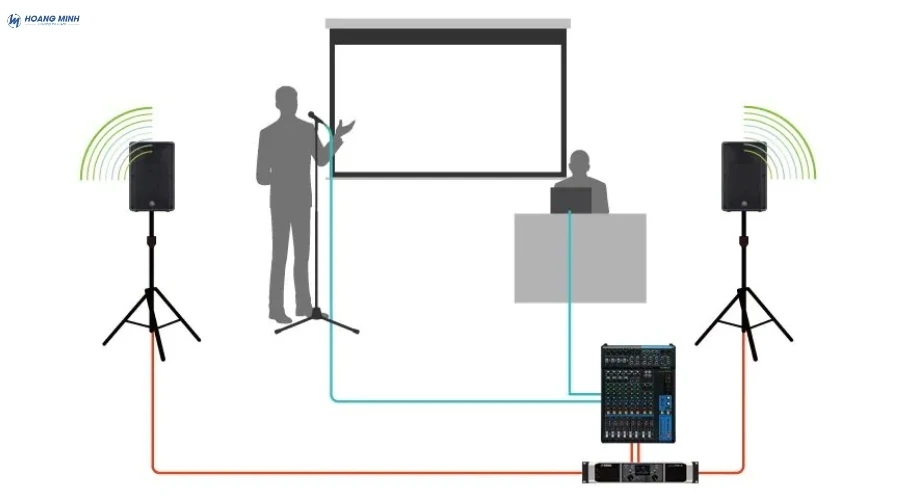

• Hệ thống âm thanh: loa, micro và bộ khuếch đại.
• Camera hội nghị: dùng cho các cuộc họp trực tuyến.

Sơ đồ kết nối giúp kỹ thuật viên xác định chính xác đường đi của tín hiệu âm thanh và hình ảnh, từ đó triển khai hệ thống nhanh chóng và hạn chế tối đa các lỗi kết nối.

3.4 Lắp đặt và cấu hình hệ thống

Sau khi hoàn thiện bản thiết kế, đội kỹ thuật sẽ tiến hành lắp đặt và cấu hình toàn bộ hệ thống AV trong phòng họp.

Các công việc trong bước này thường bao gồm:

• Lắp đặt màn hình hiển thị hoặc máy chiếu tại vị trí phù hợp
• Gắn loa treo tường hoặc loa âm trần theo sơ đồ thiết kế
• Đi dây tín hiệu âm thanh và hình ảnh (HDMI, LAN, dây loa…)
• Lắp đặt micro hội nghị và camera phòng họp
• Kết nối các thiết bị với bộ xử lý tín hiệu trung tâm

Sau khi hoàn thành việc lắp đặt, kỹ thuật viên sẽ tiến hành cấu hình hệ thống như:

• Cân chỉnh âm thanh loa và micro
• Thiết lập độ phân giải hình ảnh cho màn hình
• Cấu hình camera hội nghị
• Thiết lập các nguồn tín hiệu đầu vào

Bước này giúp đảm bảo toàn bộ hệ thống AV hoạt động đồng bộ, ổn định và dễ sử dụng.

3.5 Kiểm tra và bàn giao hệ thống

Sau khi hoàn tất quá trình lắp đặt và cấu hình, hệ thống AV cần được kiểm tra tổng thể trước khi bàn giao cho đơn vị sử dụng.

Một số hạng mục kiểm tra quan trọng gồm:

• Hình ảnh hiển thị trên màn hình có rõ nét và đúng độ phân giải hay không
• Âm thanh từ micro có bị nhiễu, hú hoặc mất tín hiệu không
• Camera hội nghị có hoạt động ổn định và hiển thị đúng góc quay hay không
• Các thiết bị kết nối có hoạt động đúng theo sơ đồ thiết kế

Sau khi kiểm tra xong, đơn vị triển khai sẽ bàn giao hệ thống và hướng dẫn người dùng cách vận hành, bao gồm:

• Cách kết nối laptop với hệ thống trình chiếu
• Cách sử dụng micro và điều chỉnh âm thanh
• Cách tham gia cuộc họp trực tuyến

Việc hướng dẫn sử dụng giúp nhân viên trong doanh nghiệp dễ dàng vận hành hệ thống AV và khai thác tối đa hiệu quả của phòng họp.
