IGBT là gì? Sự khác nhau giữa MOSFET và IGBT
Mục Lục
IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất, kết hợp khả năng đóng/ngắt dòng điện lớn của transistor lưỡng cực và điều khiển dễ dàng của MOSFET. Trong khi đó, MOSFET chủ yếu dùng cho các ứng dụng chuyển mạch nhanh và hiệu quả năng lượng. Hiểu rõ khái niệm IGBT là gì? và sự khác nhau giữa hai linh kiện này giúp lựa chọn chính xác cho các hệ thống điện tử, biến tần, động cơ hay bộ nguồn.
1. IGBT là gì?

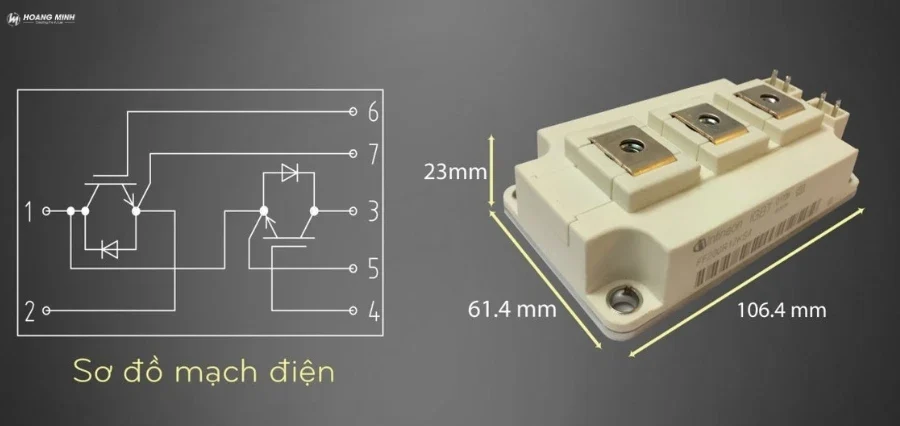

IGBT (viết tắt của Insulated Gate Bipolar Transistor – transistor lưỡng cực có cực cách ly) là linh kiện bán dẫn công suất gồm 3 cực (Gate – Collector – Emitter), được thiết kế để điều khiển và đóng/ngắt dòng điện lớn trong các hệ thống điện – điện tử hiện đại.
IGBT là sự kết hợp giữa:
- MOSFET: cho khả năng đóng cắt nhanh, điều khiển bằng điện áp, tiêu hao thấp ở mạch điều khiển
- BJT: mang lại khả năng chịu dòng lớn, tổn hao thấp khi dẫn tải cao
IGBT là một loại “van bán dẫn” công suất cao với khả năng đóng cắt vượt trội, được sử dụng rộng rãi trong các hệ thống điện công nghiệp. Khác với Thyristor – vốn cần điều kiện đặc biệt để tắt – IGBT cho phép đóng/ngắt nhanh và chủ động chỉ bằng cách đặt điện áp điều khiển vào hai cực Gate (G) và Emitter (E). Nhờ đặc tính này, IGBT đặc biệt phù hợp trong các mạch chỉnh lưu, nghịch lưu của biến tần, cũng như các bộ băm xung áp một chiều.
Trong thực tế, IGBT thường đi kèm với mạch driver chuyên dụng (có sẵn trên thị trường Việt Nam nhưng chi phí tương đối cao) để đảm bảo hoạt động ổn định và an toàn. Với những ưu thế như hiệu suất cao, điều khiển linh hoạt và chịu tải tốt, IGBT hiện được ứng dụng rộng rãi trong nhiều thiết bị công nghiệp như máy hàn điện tử, biến tần AC/DC, Servo Drive và các hệ thống tự động hóa hiện đại.
Tham khảo thêm: Mono Audio là gì? Cách chuyển âm thanh Mono thanh Stereo
2. Cấu tạo IGBT

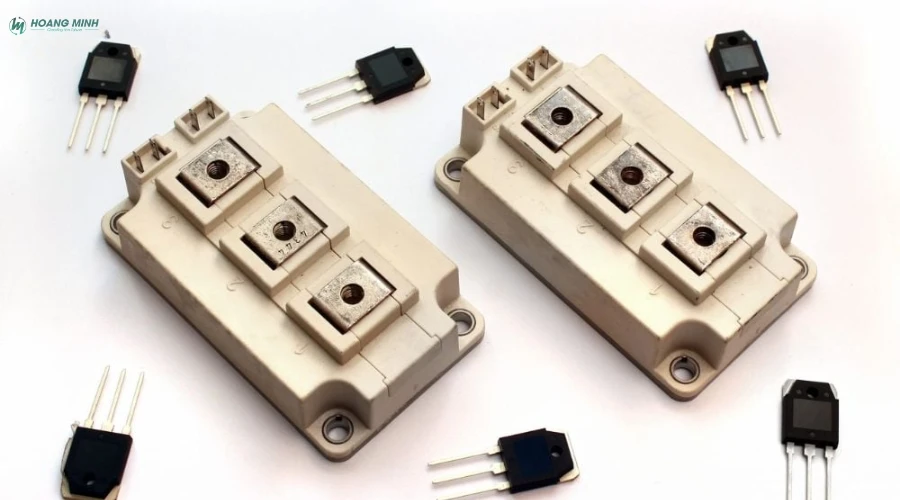

IGBT có cấu tạo đặc biệt dựa trên sự kết hợp giữa MOSFET và BJT, giúp tối ưu đồng thời khả năng điều khiển bằng điện áp và khả năng chịu tải công suất lớn. Về bản chất, IGBT là một linh kiện bán dẫn đa lớp (thường gồm 4 lớp PNPN), được thiết kế để hoạt động như một công tắc điện tử hiệu suất cao trong các hệ thống điện công nghiệp.
2.1 Các thành phần chính của IGBT
Một IGBT tiêu chuẩn gồm 3 cực cơ bản:
- Gate (G): Cực điều khiển, được cách ly hoàn toàn với phần dẫn dòng bên trong nhờ lớp oxit (SiO₂). Khi đặt điện áp vào Gate, một kênh dẫn sẽ được hình thành, cho phép dòng điện chạy qua linh kiện. Ưu điểm lớn là Gate gần như không tiêu thụ dòng, giúp tiết kiệm năng lượng và dễ dàng điều khiển bằng mạch điện tử.
- Collector (C): Cực thu, nơi dòng điện đi vào từ nguồn cấp. Đây cũng là vùng chịu điện áp cao trong quá trình hoạt động.
- Emitter (E): Cực phát, nơi dòng điện thoát ra khỏi IGBT sau khi được điều khiển.
Nhờ cấu trúc cách ly của Gate, IGBT có thể được điều khiển bằng tín hiệu điện áp nhỏ nhưng vẫn đóng/ngắt được dòng điện lớn, đây là ưu điểm vượt trội so với nhiều linh kiện công suất khác.
2.2 Cấu trúc bán dẫn bên trong

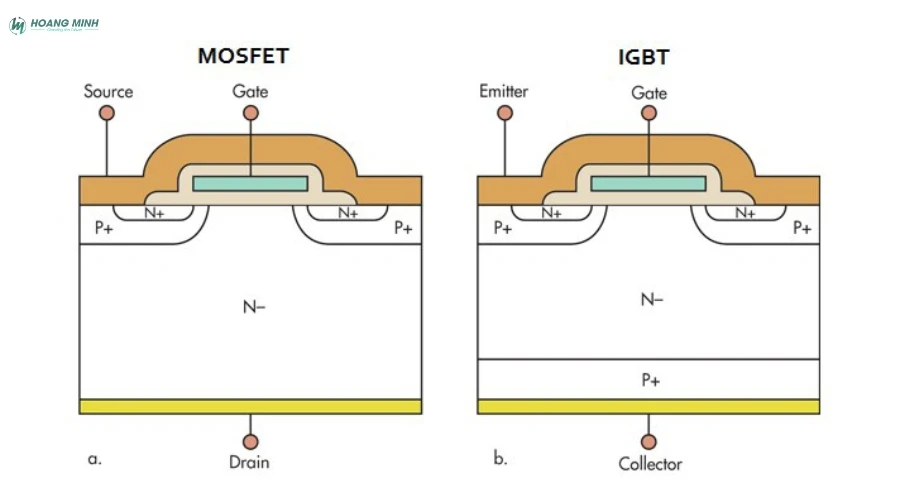

IGBT được cấu tạo từ nhiều lớp bán dẫn xếp chồng theo thứ tự:
- Lớp P+ (Collector): Lớp dưới cùng, đóng vai trò như cực Collector, giúp cung cấp các hạt tải điện (lỗ trống) vào vùng dẫn.
- Lớp N- (Drift region): Vùng trôi, có độ dày lớn và nồng độ pha tạp thấp, chịu trách nhiệm chịu điện áp cao khi IGBT ở trạng thái ngắt. Đây là yếu tố quyết định khả năng chịu áp của linh kiện.
- Lớp P (Base): Lớp nền, nơi hình thành kênh dẫn khi có điện áp điều khiển từ Gate.
- Lớp N+ (Emitter): Lớp trên cùng, có mật độ điện tử cao, giúp dòng điện thoát ra nhanh và hiệu quả.
Ngoài ra, phía trên lớp P còn có lớp oxit cách điện (SiO₂) và điện cực Gate, tạo nên cấu trúc điều khiển kiểu MOSFET.
Tham khảo thêm: Cách Lắp Camera Máy Tính Đơn Giản – Hướng Dẫn Chi Tiết Từ A–Z
3. Sự khác nhau giữa MOSFET và IGBT

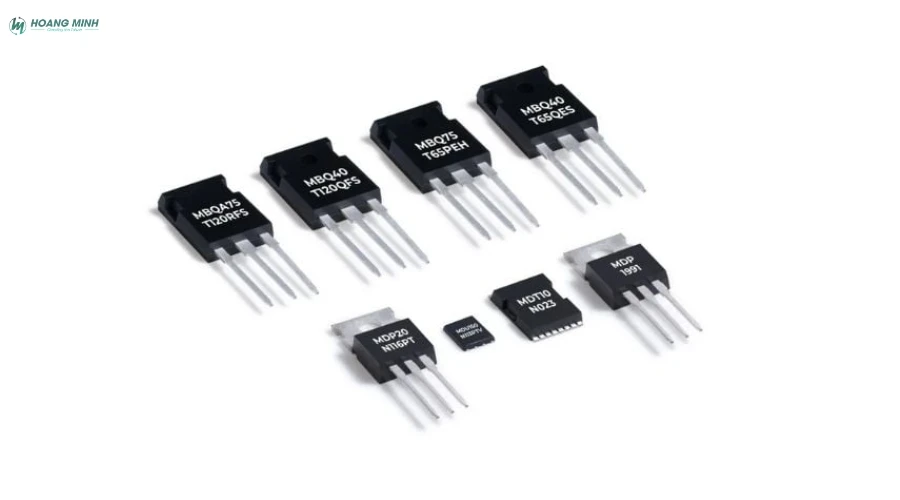

MOSFET và IGBT đều là linh kiện bán dẫn công suất, nhưng chúng có cấu tạo, nguyên lý hoạt động và ứng dụng khác nhau. Việc hiểu rõ sự khác biệt giúp lựa chọn linh kiện phù hợp cho từng mạch điện – điện tử.
| Tiêu chí | IGBT | MOSFET |
|---|---|---|
| Tên đầy đủ | Insulated Gate Bipolar Transistor (Transistor lưỡng cực có cực cách ly) | Metal-Oxide-Semiconductor Field-Effect Transistor (Transistor hiệu ứng trường MOS) |
| Nguyên lý hoạt động | MOSFET điều khiển transistor lưỡng cực; kết hợp khả năng đóng/ngắt dòng lớn của BJT và dễ điều khiển bằng điện áp | Điều khiển độ dẫn dòng qua kênh bằng điện áp đặt lên cực Gate; có chế độ tăng cường và chế độ cạn kiệt |
| Cấu trúc | 3 cực: Gate (G), Collector (C), Emitter (E); cấu trúc bán dẫn 4 lớp PNPN | 3 cực: Gate (G), Drain (D), Source (S); transistor hiệu ứng trường với lớp cách điện SiO₂ giữa Gate và kênh |
| Trở kháng đầu vào | Cao; dễ điều khiển dòng điện lớn | Rất cao; gần như không cần dòng để điều khiển, dễ bị ESD |
| Khả năng chịu dòng | Dòng tải lớn, phù hợp công suất trung bình đến cao | Thường dòng thấp đến trung bình, chủ yếu dùng tần số cao |
| Xung điện áp & ESD | Kháng xung tốt hơn, thế hệ mới chống quá tải và tăng đột biến điện áp | Dễ bị hư hỏng do ESD và xung điện áp cao |
| Ưu điểm | Điều khiển dòng lớn dễ dàng; đóng/ngắt công suất cao; chống quá tải tốt | Chuyển mạch nhanh, tiêu thụ ít năng lượng; phù hợp mạch tần số cao; khuếch đại tín hiệu chính xác |
| Nhược điểm | Chậm hơn MOSFET ở tần số rất cao | Dòng tải thấp hơn IGBT; nhạy cảm với ESD |
| Ứng dụng phổ biến | Biến tần AC/DC, điều khiển động cơ, sưởi cảm ứng, ô tô điện, chấn lưu đèn, cung cấp điện công suất cao | Bộ nguồn chế độ chuyển đổi (SMPS), khuếch đại Class D, mạch analog & kỹ thuật số, các ứng dụng tín hiệu tần số cao |
Tham khảo thêm: TOP 5 Camera trường học chất lượng cao giúp quản lý an ninh hiệu quả
4. Cách đo và kiểm tra IGBT còn hoạt động không

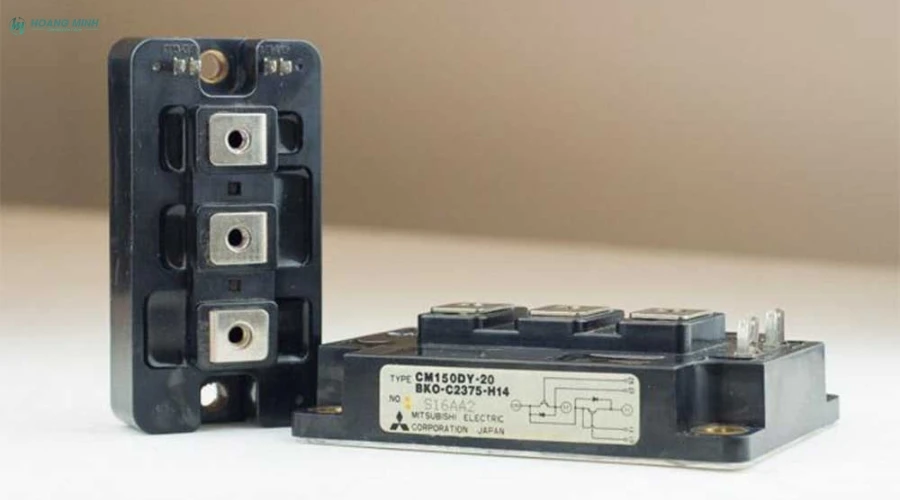

Kiểm tra IGBT là bước quan trọng giúp xác định linh kiện còn hoạt động tốt hay đã hỏng, tránh ảnh hưởng đến mạch điện và thiết bị công suất. Hiện nay, phương pháp phổ biến nhất là sử dụng đồng hồ vạn năng (Multimeter) với chế độ đo diode hoặc điện trở.
4.1. Chuẩn bị trước khi đo
Trước khi thực hiện kiểm tra, cần đảm bảo an toàn và chuẩn bị các bước sau:
- Ngắt nguồn điện hoàn toàn khỏi mạch và xả hết điện tích trong tụ điện.
- Điện áp chân Gate và Emitter không vượt quá điện áp danh định của IGBT.
- Nếu chân Gate hở, đảm bảo điện áp giữa Collector – Emitter < 20V để tránh làm hỏng linh kiện.
- Sử dụng đồng hồ vạn năng có chế độ đo diode (nguồn khoảng 9–12V) để đo chính xác.
4.2 Hướng dẫn đo IGBT chi tiết
Bước 1. Xả điện áp còn lưu trong IGBT
- Đặt que đo màu đen vào cực Collector (C), que đo màu đỏ vào cực Emitter (E).
- Giữ nguyên vài giây để xả hết điện áp còn tồn tại trong IGBT.
Đây là bước quan trọng để tránh đo sai do điện tích còn lưu trong IGBT.
Bước 2. Kiểm tra thông mạch giữa cực C và E
- Chuyển đồng hồ sang chế độ đo diode.
- Nối tắt hai chân Gate – Emitter.
- Đặt que đen vào C, que đỏ vào E. Quan sát:
- IGBT hoạt động tốt: Điện áp rơi khoảng 0.5–1.5V theo chiều thuận, và vô cùng lớn (OL) theo chiều nghịch.
- IGBT hỏng: Giá trị đo là 0V hoặc vô cùng lớn (OL) cả hai chiều.
Bước 3. Kiểm tra thông mạch giữa Gate và Emitter
- Que đen đặt vào Emitter (E), que đỏ vào Gate (G).
- Quan sát kết quả:
- IGBT tốt: Giá trị hiển thị vô cùng lớn (OL).
- IGBT hỏng: Giá trị đo 0V hoặc điện áp rơi 0.5–1.5V, cho thấy Gate bị rò hoặc hỏng.
Gate bị hỏng sẽ khiến IGBT không đóng/ngắt được dòng điện.
Bước 4. Kiểm tra rò rỉ dòng điện
- Chuyển đồng hồ sang chế độ đo dòng DC.
- Que đen vào C, que đỏ vào E.
- Quan sát kết quả:
- IGBT tốt: Dòng điện hiển thị 0A.
- IGBT hỏng: Xuất hiện dòng điện khác 0A → rò rỉ dòng.
Bước 5. Kiểm tra điện trở Gate Oxide
- Chuyển đồng hồ sang chế độ đo điện trở (Ohm).
- Đo điện trở giữa Gate – Emitter: giá trị lớn → Gate vẫn cách điện tốt, IGBT hoạt động bình thường.
Tham khảo thêm: Bảo Trì Camera Hội Nghị: Quy Trình Và Hướng Dẫn Chi Tiết
5. Ưu và nhược điểm của IGBT là gì?
IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất kết hợp ưu điểm của MOSFET và BJT, được sử dụng rộng rãi trong các ứng dụng điện – điện tử công suất cao. Mỗi loại linh kiện đều có những ưu nhược điểm riêng, giúp người dùng lựa chọn phù hợp với mục đích sử dụng.
5.1 Ưu điểm của IGBT
- Chịu dòng lớn và điện áp cao: IGBT có khả năng vận hành ổn định trong các mạch công suất trung bình đến cao, phù hợp cho biến tần, động cơ công nghiệp, máy hàn điện tử.
- Điều khiển bằng điện áp dễ dàng: Gate của IGBT gần như không tiêu thụ dòng, cho phép điều khiển đơn giản và tiết kiệm năng lượng.
- Hiệu suất cao: Giảm tổn hao khi dẫn dòng so với transistor lưỡng cực thuần túy, giúp thiết bị hoạt động hiệu quả hơn.
- Chống quá tải và xung điện áp tốt: Các thế hệ IGBT mới có khả năng chịu đột biến điện áp và quá tải dòng, nâng cao độ bền của hệ thống.
- Ứng dụng linh hoạt: Phù hợp cho nhiều thiết bị công nghiệp, nguồn điện chế độ chuyển đổi, hệ thống năng lượng tái tạo, ô tô điện và chiếu sáng công suất lớn.
5.2 Nhược điểm của IGBT
- Tốc độ chuyển mạch trung bình: Không nhanh bằng MOSFET, nên ít phù hợp cho các ứng dụng tần số cao.
- Chi phí cao hơn MOSFET: Giá thành IGBT thường cao hơn, đặc biệt trong các thiết bị công suất lớn.
- Nhạy cảm với ESD (phóng tĩnh điện): Cần cẩn trọng khi lắp đặt và vận hành để tránh hỏng linh kiện.
- Yêu cầu Driver riêng: Điều khiển IGBT đòi hỏi mạch Driver chuyên dụng, làm tăng chi phí thiết kế mạch.
Nhìn chung, IGBT là giải pháp lý tưởng cho các hệ thống công suất trung bình – cao, nơi cần khả năng chịu tải lớn và hiệu suất ổn định, nhưng không yêu cầu tần số chuyển mạch cực cao.
Tham khảo thêm: Bảo Trì Camera Hội Nghị: Quy Trình Và Hướng Dẫn Chi Tiết
6. Ứng dụng của IGBT
IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất, nổi bật với khả năng đóng/ngắt dòng điện lớn và điều khiển dễ dàng bằng điện áp. Nhờ các đặc tính này, IGBT được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và điện tử hiện đại.
6.1. Biến tần và điều khiển động cơ
- Biến tần AC/DC: IGBT điều khiển dòng điện và tần số, giúp biến tần vận hành ổn định, tiết kiệm năng lượng.
- Động cơ Servo, động cơ công nghiệp: Ứng dụng trong robot, băng chuyền, hệ thống tự động hóa, giúp điều khiển tốc độ và mô-men xoắn chính xác.
6.2. Thiết bị công suất cao
- Máy hàn điện tử: IGBT chịu được dòng lớn, giúp hàn liên tục mà không giảm chất lượng mối hàn.
- Sưởi cảm ứng, lò điện công nghiệp: Điều khiển năng lượng điện truyền đến cuộn dây, tăng hiệu suất nhiệt và giảm hao phí.
6.3. Nguồn điện và điện năng tái tạo
- Nguồn DC/AC chế độ chuyển đổi: IGBT được sử dụng trong bộ nguồn công suất trung bình đến cao, đặc biệt ở các hệ thống công nghiệp.
- Inverter năng lượng mặt trời, gió: Chuyển đổi điện áp DC từ pin năng lượng mặt trời sang AC cho lưới điện, với hiệu suất cao và ổn định.
6.4. Các thiết bị điện hiện đại
- Ô tô điện: Điều khiển động cơ điện, hệ thống phanh tái tạo (regenerative braking), tối ưu hóa tiêu thụ năng lượng.
- Chấn lưu đèn công nghiệp, đèn cao áp: Ứng dụng trong chiếu sáng công suất lớn, giúp giảm hao phí và tăng tuổi thọ bóng đèn.
Tham khảo thêm: TOP 6+ Camera Bluetooth chất lượng, được nhiều người sử dụng
Kết luận
IGBT là linh kiện bán dẫn công suất quan trọng, kết hợp ưu điểm của MOSFET và transistor lưỡng cực, thích hợp cho các ứng dụng dòng cao, tần số trung bình đến cao như biến tần, động cơ điện và thiết bị công nghiệp. MOSFET phù hợp với các ứng dụng chuyển mạch nhanh, hiệu suất cao và dòng nhỏ. Việc hiểu rõ IGBT là gì và sự khác nhau giữa IGBT và MOSFET giúp kỹ sư và nhà thiết kế lựa chọn linh kiện phù hợp, tối ưu hiệu quả và độ bền cho hệ thống điện – điện tử.
