Opto là gì? Cấu tạo, nguyên lý và Cách kiểm tra Opto có hoạt động hay không?

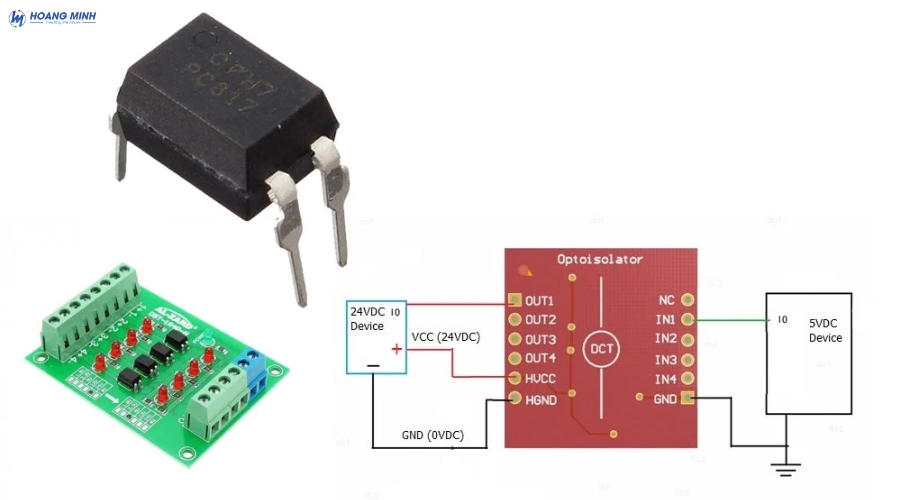

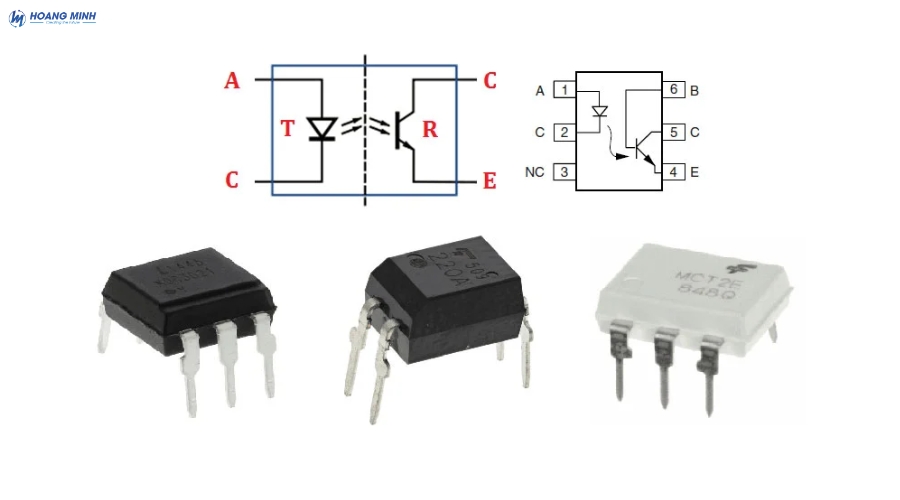

Một Optocoupler cơ bản gồm hai phần chính được đặt trong cùng một vỏ linh kiện nhưng không kết nối điện trực tiếp với nhau:

2.1. Bộ phận phát sáng

Phía đầu vào thường sử dụng LED, phổ biến là LED hồng ngoại. Khi có dòng điện chạy qua LED, LED phát ra ánh sáng. Cường độ ánh sáng thay đổi theo tín hiệu điện đầu vào và được sử dụng để truyền thông tin sang phía đầu ra.

2.2. Bộ phận thu sáng

Phía đầu ra sử dụng một phần tử cảm quang để nhận ánh sáng từ LED. Tùy loại Optocoupler, phần tử này có thể là:

• Phototransistor.
• Photodiode.
• TRIAC.
• SCR/Thyristor.
• MOSFET hoặc mạch IC tích hợp.

2.3. Lớp cách điện

Giữa LED và phần tử thu sáng có một lớp cách điện, cho phép ánh sáng truyền qua nhưng ngăn dòng điện đi trực tiếp từ đầu vào sang đầu ra. Đây chính là thành phần tạo nên đặc tính cách ly điện (galvanic isolation) của Optocoupler.

Tham khảo thêm: LED 7 đoạn là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

3. Nguyên lý hoạt động của Opto trong hệ thống điện tử

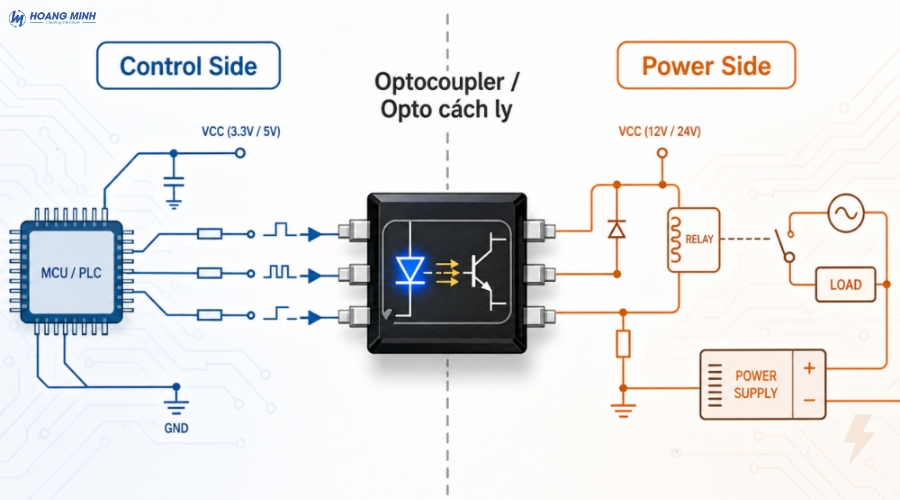

Opto hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành ánh sáng và sau đó chuyển ánh sáng trở lại thành tín hiệu điện. Nhờ vậy, tín hiệu có thể được truyền từ mạch đầu vào sang mạch đầu ra mà không cần kết nối điện trực tiếp giữa hai mạch.

Khi có dòng điện chạy qua LED phát quang bên trong Opto, LED phát ra ánh sáng. Ánh sáng này truyền qua lớp cách điện đến phần tử cảm quang ở phía đầu ra, chẳng hạn như phototransistor, photodiode hoặc TRIAC.

Khi nhận được ánh sáng, phần tử cảm quang thay đổi trạng thái dẫn điện, từ đó tạo ra tín hiệu tương ứng ở mạch đầu ra.

Quá trình hoạt động của Opto

• Bước 1 – Cấp tín hiệu đầu vào: Dòng điện chạy qua LED bên trong Opto khiến LED phát sáng.
• Bước 2 – Truyền tín hiệu bằng ánh sáng: Ánh sáng truyền từ LED đến phần tử cảm quang thông qua lớp cách điện.
• Bước 3 – Nhận tín hiệu: Phần tử cảm quang nhận ánh sáng và thay đổi trạng thái dẫn điện.
• Bước 4 – Tạo tín hiệu đầu ra: Mạch phía đầu ra nhận được tín hiệu tương ứng với trạng thái của LED đầu vào.

Với Opto phototransistor, khi LED phát sáng đủ mức, phototransistor sẽ dẫn điện mạnh hơn và có thể được sử dụng để đóng/ngắt tín hiệu hoặc truyền tín hiệu logic. Ngược lại, khi LED tắt hoặc cường độ ánh sáng giảm, phototransistor giảm khả năng dẫn điện.

Tham khảo thêm: PCBA là gì? Cấu tạo, quy trình sản xuất và ứng dụng của PCBA

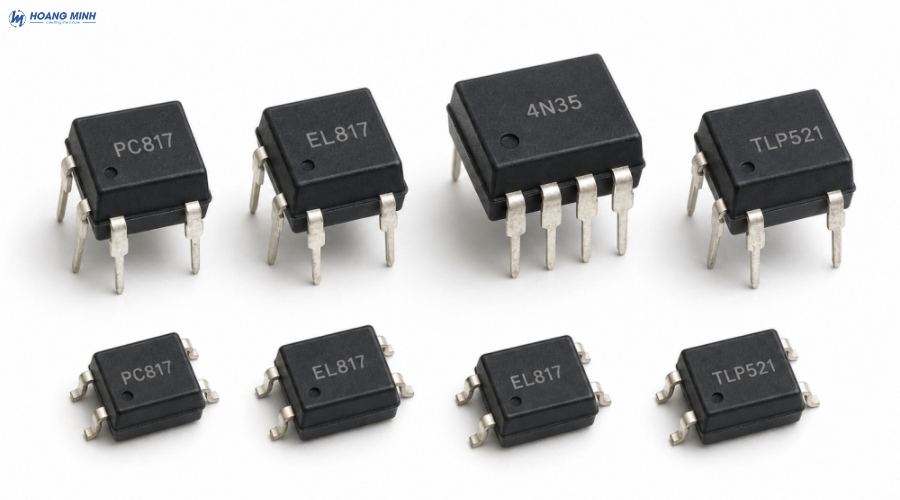

5. Các loại Opto phổ biến

Optocoupler có nhiều loại khác nhau, được phân biệt chủ yếu dựa trên phần tử nhận quang và cấu trúc đầu ra. Mỗi loại có đặc tính về tốc độ, dòng điện, điện áp và khả năng chuyển mạch khác nhau, vì vậy cần lựa chọn phù hợp với từng mạch điện và ứng dụng cụ thể.

5.1. Opto Phototransistor

Opto Phototransistor là một trong những loại Optocoupler phổ biến nhất. Phía đầu vào sử dụng LED phát quang, trong khi phía đầu ra sử dụng phototransistor để nhận ánh sáng.

Khi LED được cấp dòng và phát sáng, ánh sáng tác động lên phototransistor làm thay đổi dòng điện chạy qua phần đầu ra. Nhờ đó, tín hiệu từ mạch đầu vào có thể được truyền sang mạch đầu ra mà vẫn duy trì cách ly điện.

Ưu điểm:

• Chi phí tương đối thấp.
• Cấu tạo và mạch sử dụng đơn giản.
• Có khả năng khuếch đại dòng nhờ phototransistor.
• Phù hợp với các mạch điều khiển và chuyển mạch DC.
• Có nhiều loại package và thông số để lựa chọn.

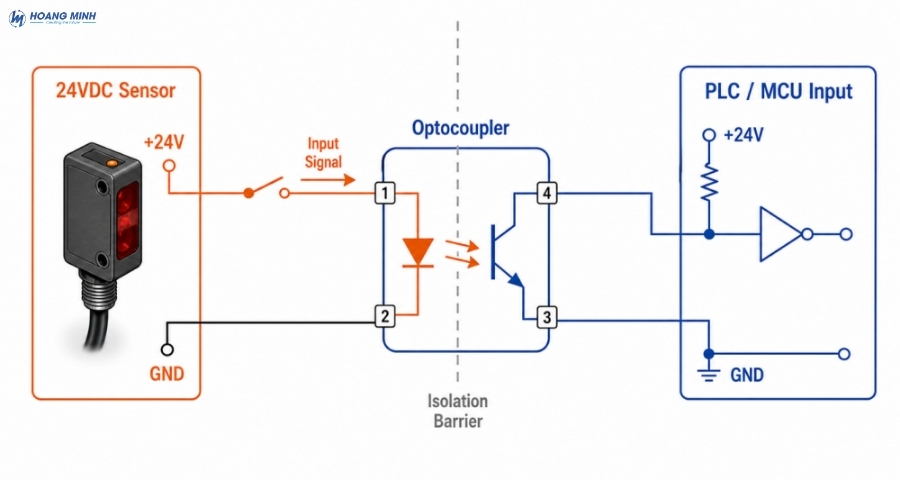

Ứng dụng: Cách ly tín hiệu giữa vi điều khiển và mạch công suất, điều khiển relay, PLC, mạch nguồn và các mạch chuyển mạch DC.

5.2. Opto Photodiode

Opto Photodiode sử dụng photodiode làm phần tử nhận ánh sáng thay cho phototransistor. Khi LED phát sáng, photodiode tạo ra dòng điện tương ứng với ánh sáng nhận được.

Do photodiode có khả năng đáp ứng nhanh, loại Opto này thường được sử dụng trong những ứng dụng yêu cầu tốc độ truyền tín hiệu cao và thời gian đáp ứng ngắn.

Ưu điểm:

• Tốc độ chuyển mạch nhanh.
• Khả năng đáp ứng tín hiệu tốt.
• Phù hợp với tín hiệu tốc độ cao.
• Có thể kết hợp với transistor hoặc mạch khuếch đại bên ngoài để tăng khả năng điều khiển.

Ứng dụng: Truyền dữ liệu tốc độ cao, cách ly tín hiệu trong mạch điều khiển, mạch phản hồi nguồn và các hệ thống điện tử yêu cầu thời gian đáp ứng nhanh.

Tham khảo thêm: H2S là gì? Tính chất, đặc điểm, tác hại và ứng dụng của khí H2S

5.3. Opto IC/Logic Output

Opto IC/Logic Output là loại Optocoupler tích hợp thêm mạch xử lý tín hiệu ở phía đầu ra. Thay vì chỉ sử dụng phototransistor hoặc photodiode đơn thuần, mạch bên trong giúp tạo ra tín hiệu logic rõ ràng và cải thiện khả năng truyền tín hiệu.

Một số dòng Opto ngõ ra logic được thiết kế cho tốc độ truyền tín hiệu cao, có thể đáp ứng các ứng dụng ở dải MHz tùy từng model.

Ưu điểm:

• Tốc độ truyền tín hiệu cao.
• Tín hiệu đầu ra rõ ràng.
• Khả năng chống nhiễu tốt hơn trong một số ứng dụng.
• Dễ kết nối với các mạch logic và vi điều khiển.
• Phù hợp với các hệ thống yêu cầu cách ly và tốc độ cao.

Ứng dụng: Giao tiếp logic, truyền dữ liệu, cách ly tín hiệu giữa các mạch điều khiển và điều khiển các thiết bị công suất.

5.4. Opto TRIAC

Opto TRIAC là Optocoupler có TRIAC ở phía đầu ra, được thiết kế chủ yếu để điều khiển các tải sử dụng điện xoay chiều (AC).

Khi LED bên trong Opto được kích hoạt, TRIAC ở phía đầu ra chuyển sang trạng thái dẫn điện, cho phép điều khiển tải AC mà không cần kết nối trực tiếp mạch điều khiển với mạch công suất.

Ưu điểm:

• Cách ly tốt giữa mạch điều khiển và tải AC.
• Có thể điều khiển tải điện xoay chiều.
• Giúp bảo vệ vi điều khiển hoặc mạch điều khiển khỏi điện áp cao.
• Thiết kế nhỏ gọn hơn so với một số phương án relay truyền thống.

Lưu ý: Opto TRIAC thường cần kết hợp với TRIAC công suất bên ngoài khi điều khiển tải có dòng lớn. Không nên mặc định rằng TRIAC bên trong Opto có thể trực tiếp chịu toàn bộ dòng tải.

5.5. Opto MOSFET/Photorelay

Opto MOSFET, thường được gọi là Photorelay hoặc Solid-State Relay dạng quang, sử dụng LED ở phía đầu vào và MOSFET ở phía đầu ra.

Khi LED phát sáng, mạch quang bên trong kích hoạt MOSFET để đóng hoặc ngắt đường dẫn điện. Do không sử dụng tiếp điểm cơ khí, Photorelay có thể thực hiện chuyển mạch mà không gặp hiện tượng mòn tiếp điểm như relay cơ học.

Ưu điểm:

• Không có tiếp điểm cơ khí nên hoạt động êm và không phát sinh tia lửa tiếp điểm.
• Kích thước nhỏ gọn.
• Có khả năng chuyển mạch AC hoặc DC tùy cấu trúc.
• Có thể sử dụng trong các mạch tín hiệu có yêu cầu cách ly.
• Một số loại phù hợp với việc chuyển mạch tín hiệu analog.
