Mạch điện tử là thành phần cốt lõi trong hầu hết các thiết bị điện tử hiện đại, từ điện thoại, máy tính đến hệ thống điều khiển công nghiệp và thiết bị viễn thông. Nhờ sự kết hợp giữa các linh kiện điện tử và đường dẫn điện, mạch điện tử có khả năng xử lý tín hiệu, điều khiển hoạt động và thực hiện nhiều chức năng theo thiết kế. Vậy mạch điện tử là gì, có những loại nào và được ứng dụng ra sao trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

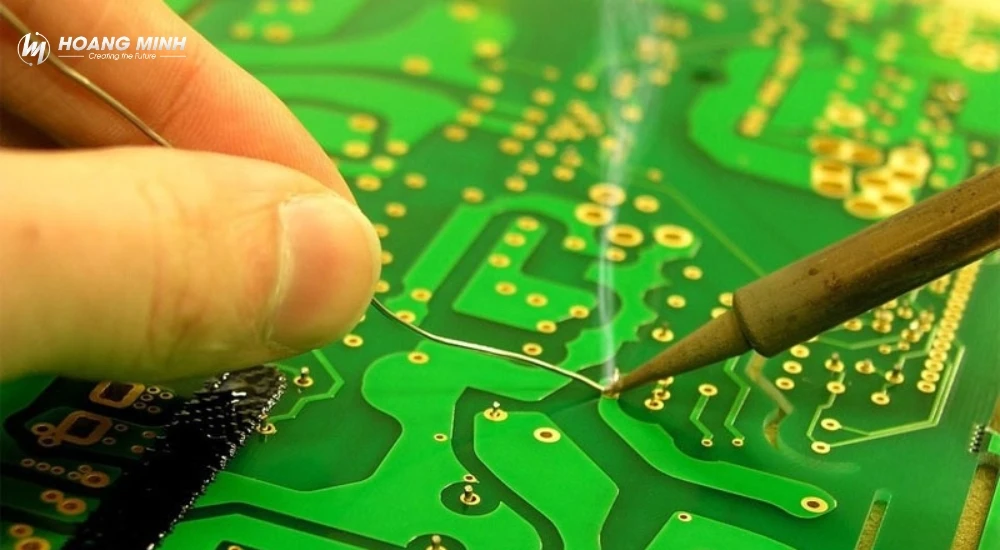

1. Mạch điện tử là gì?
Mạch điện tử là hệ thống gồm các linh kiện điện tử được kết nối với nhau theo một sơ đồ nhất định nhằm thực hiện chức năng như khuếch đại tín hiệu, xử lý dữ liệu, chuyển đổi nguồn điện, điều khiển thiết bị hoặc truyền nhận thông tin.
Các linh kiện thường gặp trong mạch điện tử bao gồm điện trở, tụ điện, cuộn cảm, diode, transistor, IC và các đầu nối. Chúng được kết nối thông qua dây dẫn hoặc các đường mạch dẫn điện trên bảng mạch in (PCB).
Tùy theo mục đích sử dụng, mạch điện tử có thể có cấu trúc đơn giản với một vài linh kiện hoặc là hệ thống phức tạp chứa hàng nghìn, thậm chí hàng triệu linh kiện tích hợp.
Ví dụ, mạch khuếch đại âm thanh có nhiệm vụ tăng biên độ tín hiệu âm thanh, trong khi mạch nguồn giúp chuyển đổi điện áp đầu vào thành mức điện áp phù hợp để cấp cho thiết bị.

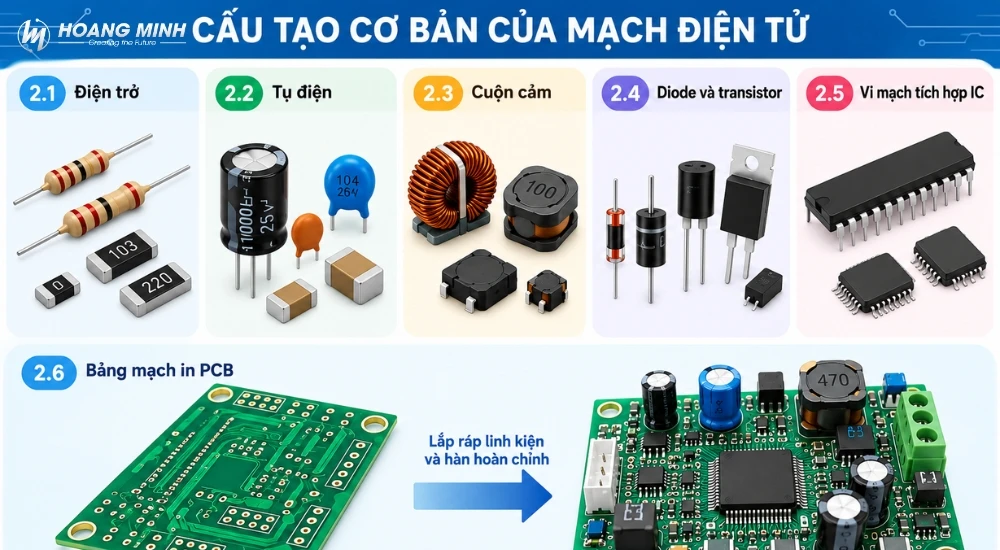

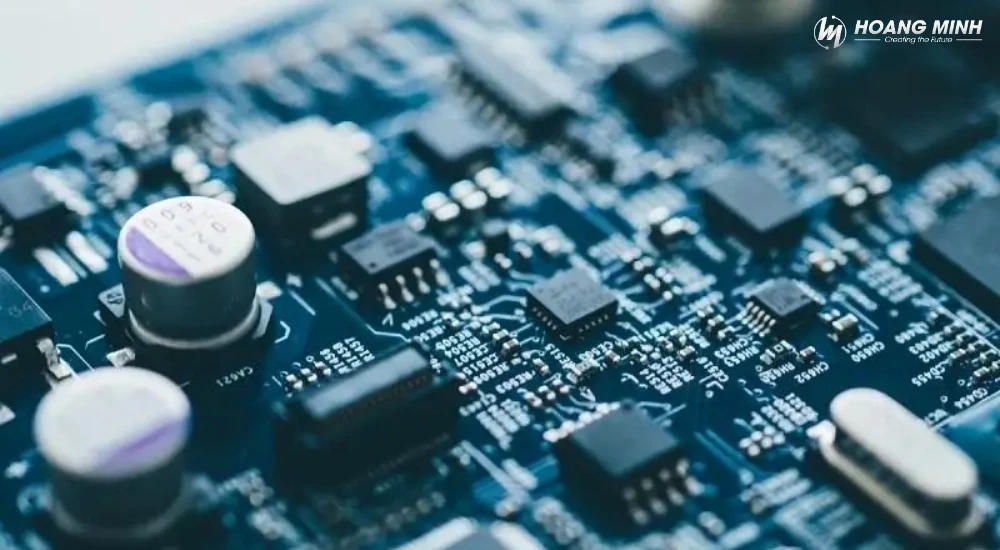

2. Cấu tạo cơ bản của mạch điện tử
Một mạch điện tử thường được cấu thành từ các nhóm linh kiện và thành phần chính sau:
2.1. Điện trở
Điện trở có chức năng hạn chế dòng điện, phân chia điện áp và thiết lập điều kiện hoạt động cho các linh kiện khác. Đây là linh kiện cơ bản xuất hiện trong nhiều loại mạch điện tử.
2.2. Tụ điện
Tụ điện có khả năng tích trữ năng lượng điện trường, thường được sử dụng để lọc nhiễu, ổn định nguồn, ghép tín hiệu và tạo mạch định thời.
2.3. Cuộn cảm
Cuộn cảm tích trữ năng lượng trong từ trường và thường được sử dụng trong bộ lọc, mạch nguồn chuyển mạch, mạch cộng hưởng và các hệ thống xử lý tín hiệu.
2.4. Diode và transistor
Diode cho phép dòng điện đi qua chủ yếu theo một chiều, được sử dụng trong chỉnh lưu, bảo vệ và xử lý tín hiệu. Transistor có thể hoạt động như công tắc điện tử hoặc bộ khuếch đại, đóng vai trò quan trọng trong mạch điều khiển và xử lý tín hiệu.

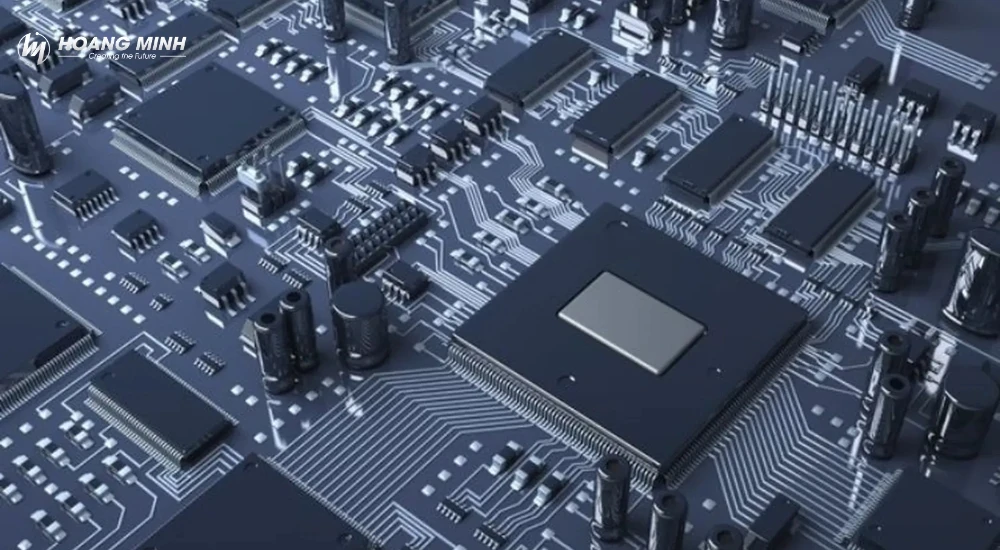

2.5. Vi mạch tích hợp IC
IC (Integrated Circuit) tích hợp nhiều thành phần điện tử trên một chip bán dẫn để thực hiện các chức năng như xử lý dữ liệu, điều khiển, khuếch đại, giao tiếp hoặc quản lý nguồn.
2.6. Bảng mạch in PCB
PCB (Printed Circuit Board) là nền tảng cơ học để lắp đặt linh kiện và cung cấp các đường dẫn điện kết nối chúng. Trong sản xuất hiện đại, linh kiện thường được lắp lên PCB bằng công nghệ SMT hoặc các phương pháp lắp ráp phù hợp khác.
Khi PCB đã được lắp ráp linh kiện và hàn hoàn chỉnh, cụm mạch này được gọi là PCBA (Printed Circuit Board Assembly).
3. Các loại mạch điện tử phổ biến
Dựa trên chức năng, nguyên lý hoạt động và loại tín hiệu xử lý, mạch điện tử được chia thành nhiều nhóm khác nhau như mạch tương tự, mạch số, mạch nguồn, mạch khuếch đại, mạch điều khiển, mạch cảm biến và mạch truyền thông. Mỗi loại đảm nhiệm một vai trò riêng, từ xử lý tín hiệu, cung cấp năng lượng đến điều khiển thiết bị và trao đổi dữ liệu.
3.1. Mạch điện tử tương tự (Analog Circuit)
Mạch điện tử tương tự là loại mạch xử lý các tín hiệu biến đổi liên tục theo thời gian. Những tín hiệu này có thể đại diện cho các đại lượng vật lý như âm thanh, nhiệt độ, áp suất, ánh sáng hoặc cường độ dòng điện. Khác với mạch số chủ yếu xử lý các mức logic, mạch tương tự làm việc với các giá trị điện áp hoặc dòng điện có thể thay đổi liên tục trong một phạm vi nhất định.
Các loại mạch tương tự phổ biến:
- Mạch lọc tín hiệu: Loại bỏ hoặc suy giảm các thành phần tần số không mong muốn, thường được sử dụng trong hệ thống âm thanh và thiết bị đo.
- Mạch khuếch đại: Tăng biên độ tín hiệu điện áp, dòng điện hoặc công suất theo yêu cầu.
- Mạch tạo dao động: Tạo ra tín hiệu tuần hoàn với tần số xác định, phục vụ các hệ thống tạo tín hiệu và xử lý tần số.
- Mạch điều hòa tín hiệu: Điều chỉnh, khuếch đại hoặc chuyển đổi tín hiệu đầu vào để phù hợp với bộ xử lý.
- Mạch so sánh: So sánh hai mức điện áp và tạo tín hiệu đầu ra tùy theo mối quan hệ giữa chúng.
Ứng dụng của mạch điện tử tương tự:
- Thiết bị thu và khuếch đại âm thanh.
- Hệ thống đo lường nhiệt độ, áp suất và điện áp.
- Bộ tiền khuếch đại tín hiệu cảm biến.
- Thiết bị y tế và thiết bị phân tích tín hiệu.
- Các tầng xử lý tín hiệu trong hệ thống truyền thông.
Ưu điểm của mạch tương tự là có thể xử lý trực tiếp các tín hiệu biến đổi liên tục. Tuy nhiên, thiết kế cần chú ý đến nhiễu điện, độ chính xác linh kiện, độ ổn định nhiệt và sai số để đảm bảo chất lượng tín hiệu đầu ra.
3.2. Mạch điện tử số (Digital Circuit)
Mạch điện tử số là loại mạch xử lý thông tin dựa trên các mức logic rời rạc, thường được biểu diễn bằng hai trạng thái logic 0 và 1. Đây là nền tảng của các hệ thống tính toán, lưu trữ dữ liệu và điều khiển điện tử hiện đại.
Mạch số thường được chia thành hai nhóm chính:
- Mạch logic tổ hợp: Đầu ra phụ thuộc vào trạng thái đầu vào hiện tại. Ví dụ gồm bộ cộng, bộ giải mã, bộ mã hóa và bộ chọn kênh.
- Mạch logic tuần tự: Đầu ra phụ thuộc vào đầu vào hiện tại và trạng thái được lưu từ trước. Nhóm này thường sử dụng phần tử nhớ và có thể hoạt động theo tín hiệu xung nhịp.
Trong các thiết bị hiện đại, mạch số có thể được tích hợp trong vi điều khiển (MCU), vi xử lý (CPU), bộ xử lý tín hiệu số (DSP) hoặc mạch tích hợp chuyên dụng (ASIC).
Ứng dụng của mạch điện tử số:
- Máy tính, máy tính bảng và điện thoại thông minh.
- Bộ điều khiển trong thiết bị công nghiệp.
- Hệ thống xử lý và lưu trữ dữ liệu.
- Thiết bị đo kỹ thuật số.
- Hệ thống giao tiếp và truyền dữ liệu.
- Thiết bị điện tử gia dụng có chức năng lập trình.
Mạch số có lợi thế về khả năng xử lý dữ liệu, lưu trữ thông tin và triển khai các chức năng điều khiển phức tạp. Tuy nhiên, khi kết nối với thế giới thực, mạch số thường cần bộ chuyển đổi tương tự – số (ADC) để thu nhận tín hiệu tương tự và bộ chuyển đổi số – tương tự (DAC) khi cần tạo tín hiệu tương tự từ dữ liệu số.
3.3. Mạch nguồn điện tử (Power Supply Circuit)
Mạch nguồn điện tử có nhiệm vụ cung cấp điện năng với mức điện áp và dòng điện phù hợp cho các bộ phận của thiết bị. Nguồn đầu vào có thể là điện xoay chiều (AC), nguồn điện một chiều (DC), pin hoặc ắc quy. Tùy thiết kế, mạch nguồn thực hiện các chức năng như chỉnh lưu, lọc, chuyển đổi điện áp, ổn định điện áp và bảo vệ khi xảy ra sự cố.
Các loại mạch nguồn phổ biến:
- Mạch nguồn tuyến tính: Sử dụng phần tử điều chỉnh để duy trì điện áp đầu ra ổn định. Loại mạch này có cấu trúc tương đối đơn giản và thường tạo ra ít nhiễu chuyển mạch, nhưng có thể tiêu hao nhiều năng lượng dưới dạng nhiệt khi chênh lệch điện áp đầu vào và đầu ra lớn.
- Mạch nguồn chuyển mạch (SMPS): Sử dụng linh kiện đóng cắt ở tần số cao cùng các phần tử tích trữ năng lượng để chuyển đổi điện áp. Loại nguồn này thường có hiệu suất cao và kích thước nhỏ, nhưng yêu cầu thiết kế phù hợp để kiểm soát nhiễu điện từ.
- Mạch chuyển đổi DC-DC: Chuyển đổi điện áp một chiều từ mức này sang mức khác. Các cấu trúc phổ biến gồm Buck để hạ áp, Boost để tăng áp và Buck-Boost để tăng hoặc hạ áp tùy cấu hình.
- Mạch sạc và quản lý pin: Điều khiển quá trình nạp pin, giám sát trạng thái pin và triển khai các cơ chế bảo vệ theo thiết kế.
Ứng dụng của mạch nguồn điện tử:
- Bộ sạc điện thoại, máy tính xách tay và thiết bị di động.
- Nguồn cấp cho bo mạch điều khiển.
- Bộ chuyển đổi nguồn trong thiết bị công nghiệp.
- Hệ thống nguồn cho máy chủ và thiết bị viễn thông.
- Bộ nguồn cho thiết bị đo lường và hệ thống IoT.
Mạch nguồn có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ thiết bị. Điện áp không ổn định, nhiễu nguồn hoặc khả năng cấp dòng không đủ có thể khiến hệ thống hoạt động sai hoặc tự khởi động lại. Vì vậy, thiết kế mạch nguồn cần chú trọng hiệu suất, khả năng tản nhiệt, bảo vệ quá dòng, quá áp và các yêu cầu an toàn điện phù hợp.
3.4. Mạch khuếch đại tín hiệu (Amplifier Circuit)
Mạch khuếch đại tín hiệu có chức năng làm tăng biên độ điện áp, dòng điện hoặc công suất của tín hiệu đầu vào. Mạch được sử dụng khi tín hiệu ban đầu quá yếu để đưa trực tiếp đến tầng xử lý, thiết bị đầu ra hoặc hệ thống truyền dẫn.
Mạch khuếch đại có thể sử dụng transistor rời hoặc IC chuyên dụng. Việc lựa chọn cấu trúc phụ thuộc vào loại tín hiệu, dải tần số, mức khuếch đại, công suất đầu ra và yêu cầu về độ méo tín hiệu.
Các loại mạch khuếch đại phổ biến:
- Mạch tiền khuếch đại: Khuếch đại tín hiệu nhỏ từ micro, cảm biến hoặc đầu thu trước khi chuyển sang tầng xử lý tiếp theo.
- Mạch khuếch đại công suất: Cung cấp công suất đủ lớn để điều khiển tải như loa hoặc một số thiết bị chấp hành.
- Mạch khuếch đại thuật toán: Sử dụng Op-Amp để khuếch đại, cộng, trừ, lọc hoặc điều hòa tín hiệu.
- Mạch khuếch đại RF: Khuếch đại tín hiệu tần số vô tuyến trong các hệ thống thu phát không dây.
Ứng dụng của mạch khuếch đại tín hiệu:
- Bộ khuếch đại âm thanh và hệ thống loa.
- Micro, thiết bị thu âm và thiết bị xử lý âm thanh.
- Mạch đọc tín hiệu từ cảm biến.
- Thiết bị đo lường và phân tích tín hiệu.
- Hệ thống thu phát sóng vô tuyến.
Để đạt hiệu quả tốt, mạch khuếch đại cần đảm bảo độ lợi phù hợp, băng thông đáp ứng yêu cầu và mức nhiễu thấp. Với mạch khuếch đại công suất, khả năng tản nhiệt và bảo vệ tải cũng là những yếu tố quan trọng.
3.5. Mạch điều khiển (Control Circuit)
Mạch điều khiển có nhiệm vụ tiếp nhận tín hiệu đầu vào, xử lý thông tin và tạo ra tín hiệu điều khiển để thiết bị hoạt động theo yêu cầu. Tùy mức độ phức tạp, mạch có thể sử dụng các linh kiện logic đơn giản, bộ điều khiển chuyên dụng hoặc vi điều khiển chạy chương trình.
Ví dụ, trong hệ thống điều khiển nhiệt độ, cảm biến gửi dữ liệu về bộ điều khiển. Khi nhiệt độ vượt ngưỡng cài đặt, mạch sẽ phát tín hiệu để bật quạt hoặc kích hoạt cơ chế làm mát.
Các ứng dụng phổ biến:
- Bộ điều khiển động cơ và hệ thống truyền động.
- Dây chuyền tự động hóa trong nhà máy.
- Hệ thống điều khiển nhiệt độ, độ ẩm.
- Thiết bị gia dụng như máy giặt, điều hòa và tủ lạnh.
- Hệ thống chiếu sáng thông minh.
- Bộ điều khiển trong robot và thiết bị tự động.
Mạch điều khiển giúp tăng khả năng tự động hóa, giảm thao tác thủ công và duy trì hoạt động theo các thông số đặt trước. Với những hệ thống quan trọng, thiết kế còn cần tính đến thời gian đáp ứng, độ tin cậy, khả năng chống nhiễu và các cơ chế bảo vệ khi xảy ra lỗi.
3.6. Mạch cảm biến (Sensor Circuit)
Mạch cảm biến là hệ thống điện tử dùng để thu nhận và xử lý tín hiệu đại diện cho các đại lượng vật lý hoặc hóa học trong môi trường. Các đại lượng được đo có thể là nhiệt độ, ánh sáng, áp suất, độ ẩm, khoảng cách, chuyển động hoặc nồng độ của một chất nhất định.
Bản thân cảm biến chuyển đổi đại lượng cần đo thành tín hiệu điện. Mạch điện tử đi kèm có thể khuếch đại, lọc nhiễu, tuyến tính hóa, chuyển đổi tín hiệu hoặc truyền dữ liệu đến bộ xử lý.
Ứng dụng của mạch cảm biến:
- Thiết bị đo nhiệt độ và độ ẩm.
- Hệ thống báo cháy và cảnh báo an ninh.
- Thiết bị giám sát chất lượng không khí.
- Hệ thống theo dõi tình trạng máy móc.
- Thiết bị đo áp suất và lưu lượng.
- Cảm biến thông minh trong hệ thống IoT.
Mạch cảm biến đóng vai trò quan trọng trong việc thu thập dữ liệu từ môi trường thực tế. Độ chính xác của hệ thống phụ thuộc vào loại cảm biến, mạch xử lý, phương pháp hiệu chuẩn và điều kiện sử dụng. Với các ứng dụng công nghiệp, cần xem xét thêm dải đo, độ lặp lại, độ bền và khả năng chống nhiễu.
3.7. Mạch truyền thông và RF (Communication and Radio Frequency Circuit)
Mạch truyền thông được thiết kế để truyền, nhận hoặc xử lý thông tin giữa các thiết bị. Tùy phương thức kết nối, hệ thống có thể sử dụng đường truyền có dây hoặc truyền thông không dây. Trong đó, mạch RF (Radio Frequency) là nhóm mạch xử lý tín hiệu tần số vô tuyến, thường được sử dụng trong các hệ thống phát và thu tín hiệu không dây.
Các ứng dụng phổ biến:
- Wi-Fi và Bluetooth: Kết nối thiết bị điện tử, truyền dữ liệu và điều khiển thiết bị không dây.
- Thiết bị định vị: Thu nhận tín hiệu vệ tinh hoặc sử dụng các công nghệ định vị phù hợp để xác định vị trí.
- Hệ thống viễn thông: Hỗ trợ phát, thu và xử lý tín hiệu trong mạng thông tin.
- Thiết bị điều khiển từ xa: Truyền lệnh điều khiển đến thiết bị nhận.
- Hệ thống IoT: Kết nối cảm biến, thiết bị giám sát và nền tảng quản lý dữ liệu.
- Thiết bị thu phát chuyên dụng: Sử dụng trong các hệ thống liên lạc, đo lường và truyền dữ liệu không dây.
Mạch truyền thông và RF giúp thiết bị trao đổi dữ liệu linh hoạt mà không nhất thiết phải sử dụng kết nối có dây. Tuy nhiên, hiệu suất của hệ thống chịu ảnh hưởng bởi thiết kế anten, môi trường truyền dẫn, nhiễu điện từ, công suất phát và cấu trúc mạch. Vì vậy, việc thiết kế PCB và bố trí các khối RF cần được thực hiện cẩn thận để đáp ứng yêu cầu về chất lượng tín hiệu.
3.8. Mạch bảo vệ điện tử (Protection Circuit)
Mạch bảo vệ được sử dụng để hạn chế nguy cơ hư hỏng linh kiện và thiết bị khi xuất hiện các điều kiện bất thường như quá dòng, quá áp, ngược cực, ngắn mạch hoặc quá nhiệt. Đây là nhóm mạch quan trọng trong thiết bị điện tử dân dụng, công nghiệp và các hệ thống sử dụng pin.
Các dạng mạch bảo vệ phổ biến:
- Bảo vệ quá áp: Hạn chế ảnh hưởng của điện áp vượt ngưỡng cho phép bằng các linh kiện hoặc cơ chế bảo vệ phù hợp.
- Bảo vệ quá dòng và ngắn mạch: Ngắt hoặc giới hạn dòng điện khi dòng vượt quá giá trị an toàn.
- Bảo vệ ngược cực: Giảm nguy cơ hư hỏng khi nguồn điện được đấu sai cực.
- Bảo vệ quá nhiệt: Giám sát nhiệt độ và giảm công suất hoặc ngắt hoạt động khi nhiệt độ vượt ngưỡng thiết kế.
- Bảo vệ pin: Giám sát các điều kiện sạc, xả và trạng thái pin theo cấu hình hệ thống.
Ứng dụng của mạch bảo vệ:
- Bộ sạc và bộ nguồn điện tử.
- Thiết bị chạy bằng pin hoặc ắc quy.
- Bo mạch điều khiển công nghiệp.
- Thiết bị điện tử ô tô.
- Hệ thống điều khiển động cơ.
- Thiết bị đo lường và hệ thống điện tử công suất.
Mạch bảo vệ giúp tăng độ an toàn và độ tin cậy của thiết bị, nhưng cần được thiết kế theo đúng đặc tính nguồn, tải và điều kiện vận hành. Không phải mọi mạch bảo vệ đều có thể thay thế cầu chì, hệ thống cách điện hoặc các biện pháp an toàn điện chuyên dụng.
3.9. Mạch dao động và định thời (Oscillator and Timer Circuit)
Mạch dao động tạo ra tín hiệu tuần hoàn, thường là tín hiệu xung hoặc tín hiệu hình sin, phục vụ đồng bộ và điều khiển hoạt động của các khối điện tử. Mạch định thời được sử dụng để tạo khoảng trễ, xác định thời gian hoặc điều khiển chu kỳ hoạt động.
Các dạng mạch phổ biến:
- Mạch dao động thạch anh: Tạo tín hiệu có tần số ổn định, thường dùng làm xung nhịp cho vi điều khiển và bộ xử lý.
- Mạch tạo xung: Sinh ra chuỗi xung vuông hoặc xung có chu kỳ xác định.
- Mạch định thời: Tạo khoảng trễ hoặc điều khiển thời gian bật, tắt của thiết bị.
- Mạch tạo dao động RC hoặc LC: Sử dụng điện trở, tụ điện hoặc cuộn cảm để xác định đặc tính dao động tùy cấu trúc thiết kế.
Ứng dụng của mạch dao động và định thời:
- Tạo xung nhịp cho vi điều khiển.
- Đồng bộ hoạt động giữa các khối trong hệ thống số.
- Điều khiển chu kỳ đóng ngắt của thiết bị.
- Tạo tín hiệu thử nghiệm và tín hiệu tham chiếu.
- Hệ thống truyền thông và xử lý tần số.
Mạch dao động và định thời góp phần đảm bảo các hoạt động diễn ra đúng chu kỳ và đồng bộ. Độ ổn định tần số, sai số thời gian và ảnh hưởng của nhiệt độ là những yếu tố cần xem xét khi lựa chọn linh kiện và thiết kế mạch.
3.10. Mạch giao tiếp và chuyển đổi tín hiệu (Interface and Signal Conversion Circuit)
Mạch giao tiếp giúp các bộ phận điện tử trao đổi dữ liệu với nhau hoặc kết nối với thiết bị ngoại vi. Mạch chuyển đổi tín hiệu đảm nhiệm việc biến đổi tín hiệu giữa các dạng hoặc mức điện áp khác nhau để các thiết bị có thể tương thích.
Ứng dụng của mạch giao tiếp và chuyển đổi tín hiệu:
- Kết nối cảm biến với vi điều khiển.
- Truyền dữ liệu giữa các bo mạch.
- Kết nối thiết bị ngoại vi với máy tính.
- Hệ thống điều khiển và giám sát công nghiệp.
- Thiết bị đo lường và thu thập dữ liệu.
- Các hệ thống nhúng và thiết bị IoT.
Mạch giao tiếp và chuyển đổi tín hiệu giúp các thành phần khác nhau trong hệ thống phối hợp hiệu quả. Khi thiết kế, cần chú ý đến chuẩn giao tiếp, tốc độ dữ liệu, mức điện áp, khả năng chống nhiễu và yêu cầu cách ly để đảm bảo kết nối tin cậy.
4. Ứng dụng của mạch điện tử trong đời sống và công nghiệp
Mạch điện tử được ứng dụng rộng rãi nhờ khả năng xử lý thông tin, điều khiển thiết bị và tự động hóa hoạt động.
4.1. Thiết bị điện tử dân dụng
Trong các sản phẩm như điện thoại, máy tính, tivi, máy ảnh và thiết bị gia dụng, mạch điện tử đảm nhiệm nhiều chức năng như xử lý dữ liệu, quản lý nguồn, kết nối không dây và điều khiển hoạt động.
Ví dụ, trong điện thoại thông minh, nhiều mạch điện tử phối hợp để xử lý hình ảnh, âm thanh, tín hiệu di động, kết nối Wi-Fi và quản lý pin.
4.2. Công nghiệp và tự động hóa
Trong môi trường công nghiệp, mạch điện tử được sử dụng trong bộ điều khiển lập trình, biến tần, bộ điều khiển động cơ, cảm biến và thiết bị giám sát.
Những hệ thống này hỗ trợ tự động hóa quy trình, kiểm soát thông số vận hành và nâng cao hiệu quả sản xuất. Đối với môi trường có yêu cầu khắt khe, thiết kế mạch cần đáp ứng các tiêu chí về độ ổn định, khả năng chống nhiễu và điều kiện làm việc.
4.3. Ô tô và phương tiện giao thông
Các phương tiện hiện đại sử dụng nhiều mạch điện tử để quản lý động cơ, giám sát trạng thái xe, hỗ trợ phanh, điều khiển hệ thống chiếu sáng và vận hành các tính năng hỗ trợ người lái.
Tùy ứng dụng, mạch điện tử ô tô cần được thiết kế để chịu được rung động, biến đổi nhiệt độ và các điều kiện môi trường đặc thù.
4.4. Y tế và thiết bị đo lường
Mạch điện tử là thành phần quan trọng trong máy theo dõi chỉ số sinh tồn, thiết bị đo, máy phân tích và nhiều hệ thống chẩn đoán. Chúng giúp thu nhận tín hiệu, xử lý dữ liệu và hiển thị kết quả.
Đối với thiết bị y tế, yêu cầu về độ chính xác, độ tin cậy và an toàn phải được xem xét xuyên suốt quá trình thiết kế, sản xuất và kiểm định.
4.5. Viễn thông và Internet vạn vật (IoT)
Trong hệ thống viễn thông và IoT, mạch điện tử hỗ trợ thu thập dữ liệu, kết nối mạng và trao đổi thông tin giữa các thiết bị. Các ứng dụng phổ biến gồm cảm biến thông minh, thiết bị giám sát từ xa, hệ thống nhà thông minh và thiết bị theo dõi tài sản.
5. Quy trình sản xuất và lắp ráp mạch điện tử
Để tạo ra một mạch điện tử hoàn chỉnh, quá trình sản xuất thường trải qua nhiều bước, tùy thuộc vào độ phức tạp và yêu cầu của sản phẩm.
Bước 1: Thiết kế mạch điện tử
Kỹ sư xác định chức năng, lựa chọn linh kiện, xây dựng sơ đồ nguyên lý và thiết kế bố trí PCB. Thiết kế cần đáp ứng các yêu cầu về điện, nhiệt, kích thước và khả năng sản xuất.
Bước 2: Sản xuất PCB
PCB được chế tạo theo dữ liệu thiết kế, tạo các lớp dẫn điện, lỗ kết nối và bề mặt lắp ráp theo yêu cầu kỹ thuật.
Bước 3: Chuẩn bị linh kiện và vật liệu
Linh kiện được lựa chọn theo danh sách BOM, kiểm tra thông số và chuẩn bị cho công đoạn lắp ráp.
Bước 4: Lắp ráp linh kiện bằng SMT hoặc công nghệ phù hợp
Với công nghệ SMT, dây chuyền thường sử dụng máy in kem hàn, máy gắp đặt linh kiện và lò hàn hồi lưu. Những linh kiện không phù hợp với SMT có thể cần phương pháp lắp ráp xuyên lỗ THT hoặc quy trình kết hợp.
Bước 5: Kiểm tra và đánh giá chất lượng
Bo mạch sau lắp ráp có thể được kiểm tra bằng AOI, X-ray, ICT hoặc FCT tùy loại linh kiện, thiết kế và tiêu chí chất lượng. Các bước kiểm tra này giúp phát hiện lỗi lắp ráp, vấn đề kết nối hoặc sai lệch chức năng.
Sau khi hoàn tất lắp ráp và kiểm tra theo yêu cầu, PCB đã gắn linh kiện tạo thành PCBA, sẵn sàng cho các công đoạn tích hợp hoặc lắp vào sản phẩm cuối.
6. Những yếu tố ảnh hưởng đến chất lượng mạch điện tử
Chất lượng mạch điện tử không chỉ phụ thuộc vào linh kiện mà còn chịu ảnh hưởng của nhiều yếu tố trong thiết kế và sản xuất.
- Thiết kế mạch: Bố trí linh kiện, thiết kế đường dẫn điện, quản lý nhiệt và chống nhiễu ảnh hưởng đến hiệu suất hoạt động.
- Chất lượng linh kiện: Linh kiện đúng thông số và có nguồn gốc rõ ràng giúp giảm nguy cơ sai lệch hoặc hư hỏng.
- Chất lượng PCB: Vật liệu nền, độ dày đồng, cấu trúc lớp và độ chính xác gia công cần phù hợp với thiết kế.
- Quy trình lắp ráp: Độ chính xác khi đặt linh kiện, chất lượng in kem hàn và hồ sơ nhiệt độ hàn có thể ảnh hưởng trực tiếp đến độ tin cậy của PCBA.
- Kiểm tra chất lượng: Lựa chọn phương pháp kiểm tra phù hợp giúp phát hiện lỗi trước khi mạch được tích hợp vào sản phẩm.
- Điều kiện vận hành: Nhiệt độ, độ ẩm, rung động và nhiễu điện từ có thể ảnh hưởng đến tuổi thọ và độ ổn định của mạch.
Kiểm soát tốt những yếu tố này giúp nâng cao chất lượng thành phẩm và giảm nguy cơ phát sinh lỗi trong quá trình sử dụng.
FAQs
1. Mạch điện tử và bo mạch PCB có giống nhau không?
Không hoàn toàn giống nhau. Mạch điện tử là hệ thống các linh kiện được kết nối để thực hiện một chức năng. PCB là bảng mạch in cung cấp nền tảng lắp đặt linh kiện và các đường dẫn điện. PCB chưa gắn linh kiện thường chưa phải là một cụm mạch điện tử hoàn chỉnh.
2. PCBA là gì và khác gì với PCB?
PCB là bảng mạch in chưa lắp ráp linh kiện, còn PCBA là PCB đã được gắn và hàn linh kiện theo thiết kế. PCBA thường trải qua các bước kiểm tra để xác nhận chất lượng lắp ráp và khả năng hoạt động theo yêu cầu.
3. Có những loại mạch điện tử nào phổ biến?
Các nhóm phổ biến gồm mạch tương tự, mạch số, mạch nguồn, mạch khuếch đại, mạch điều khiển, mạch cảm biến và mạch truyền thông. Một sản phẩm thực tế có thể kết hợp nhiều nhóm mạch để thực hiện các chức năng khác nhau.
4. Công nghệ SMT có vai trò gì trong sản xuất mạch điện tử?
SMT là công nghệ gắn linh kiện lên bề mặt PCB, hỗ trợ tự động hóa và lắp ráp linh kiện kích thước nhỏ với mật độ cao. Đây là một trong những công nghệ quan trọng trong sản xuất PCBA hiện đại.
5. Làm thế nào để đảm bảo chất lượng mạch điện tử?
Cần kết hợp thiết kế phù hợp, linh kiện đạt yêu cầu, quy trình lắp ráp được kiểm soát và phương pháp kiểm tra tương ứng với sản phẩm. Tùy mức độ phức tạp, nhà sản xuất có thể sử dụng AOI, X-ray, ICT và FCT để đánh giá các khía cạnh khác nhau của chất lượng.
Kết luận
Mạch điện tử là nền tảng của nhiều thiết bị hiện đại, từ sản phẩm dân dụng đến hệ thống tự động hóa, y tế và viễn thông. Tùy chức năng, mạch có thể được thiết kế để xử lý tín hiệu tương tự, dữ liệu số, quản lý nguồn, điều khiển hoặc truyền thông.
Bên cạnh thiết kế, chất lượng PCB, linh kiện và quy trình lắp ráp cũng đóng vai trò quan trọng đối với độ ổn định của sản phẩm. Việc ứng dụng công nghệ SMT cùng hệ thống kiểm tra phù hợp giúp nâng cao hiệu quả sản xuất và tạo ra các cụm mạch PCBA đáp ứng yêu cầu kỹ thuật.
