ELV là gì? Hệ thống ELV gồm những gì? Phân loại, ứng dụng và lưu ý khi triển khai

ELV là gì? ELV (Extra Low Voltage) là thuật ngữ dùng để chỉ các hệ thống điện áp cực thấp được sử dụng trong công trình nhằm phục vụ các chức năng như truyền dữ liệu, an ninh, liên lạc, giám sát, âm thanh, hình ảnh và tự động hóa. Khác với hệ thống điện động lực, ELV chủ yếu phục vụ truyền tín hiệu và điều khiển, thay vì cung cấp nguồn điện chính cho các thiết bị công suất lớn.

Trong các tòa nhà hiện đại, hệ thống ELV thường được triển khai song song với hệ thống điện, mạng và các hệ thống cơ điện khác. Việc thiết kế và tích hợp ELV đúng cách giúp công trình an toàn hơn, dễ quản lý và nâng cao khả năng vận hành.

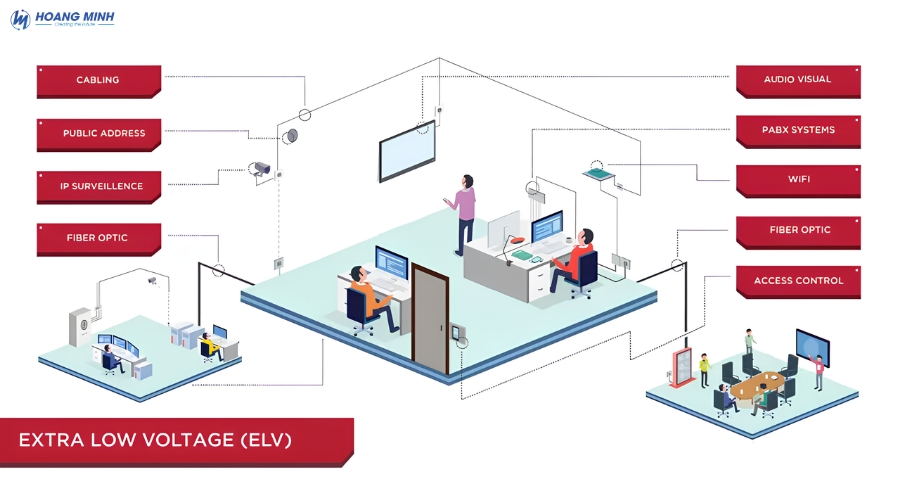

1. ELV là gì?

ELV là viết tắt của Extra Low Voltage, có nghĩa là điện áp cực thấp. Trong lĩnh vực xây dựng và MEP, ELV thường được dùng để chỉ nhóm hệ thống kỹ thuật sử dụng điện áp thấp hoặc cực thấp, chủ yếu phục vụ mục đích truyền tín hiệu, dữ liệu, giao tiếp và điều khiển.

Một hệ thống ELV có thể bao gồm nhiều thiết bị khác nhau như camera, đầu ghi, hệ thống kiểm soát ra vào, mạng dữ liệu, hệ thống âm thanh, intercom, truyền hình, báo động và các hệ thống điều khiển.

Tuy nhiên, cần lưu ý rằng ELV không phải tên của một hệ thống duy nhất. Đây là cách gọi chung cho nhiều hệ thống kỹ thuật có chức năng khác nhau.

Tham khảo thêm: LED 7 đoạn là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

2. Hệ thống ELV gồm những gì?

Hệ thống ELV (Extra Low Voltage) không phải là một hệ thống đơn lẻ mà là tập hợp nhiều hệ thống kỹ thuật điện nhẹ được triển khai để phục vụ nhu cầu truyền dữ liệu, liên lạc, giám sát, an ninh, âm thanh – hình ảnh và quản lý tòa nhà. Tùy quy mô và công năng của từng công trình, các hệ thống ELV có thể được triển khai độc lập hoặc tích hợp với nhau thông qua hạ tầng mạng.

Một số hệ thống ELV phổ biến hiện nay gồm:

3.1. Hệ thống mạng và truyền dữ liệu

Hệ thống mạng là hạ tầng kết nối quan trọng của nhiều hệ thống ELV hiện đại, đặc biệt khi các thiết bị chuyển sang sử dụng công nghệ IP. Không chỉ phục vụ máy tính và Internet, mạng LAN còn có thể kết nối camera, điện thoại IP, thiết bị kiểm soát ra vào, hệ thống AV và các thiết bị IoT.

Các thành phần thường gồm:

• Switch mạng: Kết nối và phân phối dữ liệu giữa các thiết bị trong mạng.
• Router: Kết nối các mạng khác nhau và định tuyến dữ liệu.
• Tủ rack: Tập trung, bảo vệ và sắp xếp các thiết bị mạng.
• Patch panel: Quản lý và phân phối các đường cáp mạng.
• Cáp mạng: Cat5e, Cat6, Cat6A… tùy yêu cầu về tốc độ và khoảng cách.
• Access Point: Cung cấp kết nối mạng không dây.
• Firewall và các thiết bị bảo mật mạng: Hỗ trợ kiểm soát và bảo vệ hệ thống.

Một hạ tầng mạng được thiết kế tốt sẽ tạo nền tảng để các hệ thống ELV khác trao đổi dữ liệu, quản lý tập trung và mở rộng trong tương lai.

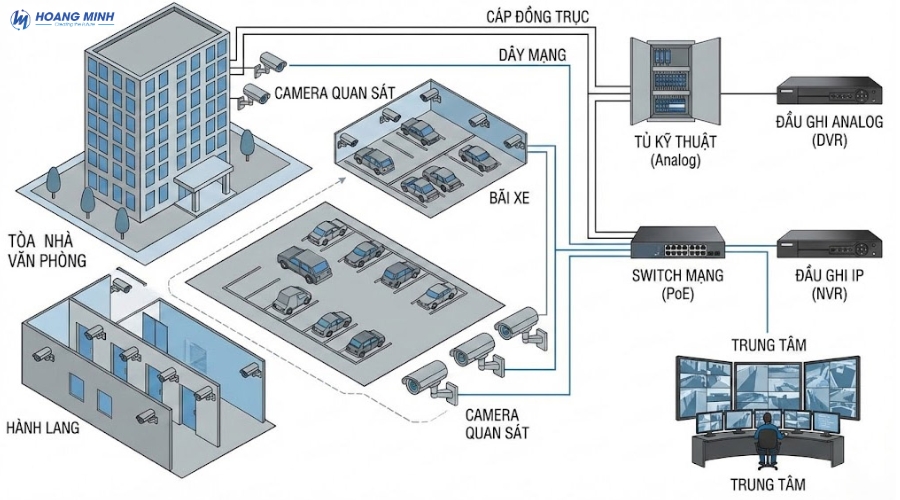

3.2. Hệ thống CCTV

CCTV (Closed-Circuit Television) là hệ thống giám sát bằng camera, được sử dụng để theo dõi, ghi hình và quản lý các khu vực trong công trình.

Một hệ thống CCTV cơ bản thường gồm:

• Camera: Thu hình tại các vị trí cần giám sát.
• NVR/DVR: Tiếp nhận, xử lý và lưu trữ dữ liệu hình ảnh.
• Switch PoE: Cấp nguồn và truyền dữ liệu cho camera IP thông qua một đường cáp mạng.
• Màn hình giám sát: Hiển thị hình ảnh từ các camera.
• Thiết bị lưu trữ: Đảm bảo dữ liệu video được lưu trong thời gian yêu cầu.
• Phần mềm quản lý: Cho phép theo dõi, tìm kiếm và quản lý camera.

Với CCTV IP, camera có thể kết nối trực tiếp vào hạ tầng mạng của công trình, giúp giám sát từ xa, quản lý tập trung và dễ dàng mở rộng số lượng camera.

3.3. Hệ thống kiểm soát ra vào

Access Control là hệ thống quản lý và kiểm soát quyền truy cập của người dùng vào các khu vực được giới hạn.

Tùy mức độ bảo mật, hệ thống có thể sử dụng thẻ từ, mã PIN, vân tay, nhận diện khuôn mặt hoặc các phương thức xác thực khác.

Các thiết bị thường gồm:

• Đầu đọc thẻ/mã PIN: Xác thực thông tin người dùng.
• Đầu đọc vân tay hoặc nhận diện khuôn mặt: Tăng mức độ bảo mật.
• Bộ điều khiển cửa (Controller): Xử lý quyền truy cập và điều khiển thiết bị khóa.
• Khóa điện: Khóa hoặc mở cửa theo lệnh từ hệ thống.
• Nút nhấn Exit: Cho phép người bên trong mở cửa.
• Cảm biến trạng thái cửa: Theo dõi tình trạng đóng/mở.
• Phần mềm quản lý: Cấp quyền, quản lý người dùng và ghi nhận lịch sử ra vào.

Hệ thống thường được triển khai tại văn phòng, nhà máy, ngân hàng, trường học, bệnh viện, trung tâm dữ liệu và các khu vực yêu cầu kiểm soát an ninh.

3.4. Hệ thống âm thanh công cộng

PA (Public Address) là hệ thống âm thanh thông báo, được sử dụng để phát thông tin, hướng dẫn, cảnh báo hoặc nhạc nền đến một hoặc nhiều khu vực trong công trình.

Một hệ thống PA thường gồm:

• Micro: Thu giọng nói từ người phát thông báo.
• Mixer: Trộn và điều chỉnh các nguồn âm thanh.
• DSP: Xử lý tín hiệu và tối ưu chất lượng âm thanh.
• Amplifier: Khuếch đại tín hiệu trước khi đưa đến loa.
• Loa: Phát âm thanh đến khu vực cần sử dụng.
• Bộ điều khiển vùng: Cho phép lựa chọn khu vực phát thông báo.
• Thiết bị nguồn: Phát nhạc nền hoặc nội dung âm thanh.

PA được sử dụng phổ biến trong trường học, bệnh viện, nhà máy, khách sạn, trung tâm thương mại, nhà ga và các công trình công cộng.

3.5. Hệ thống âm thanh – hình ảnh AV

AV (Audio Visual) là nhóm giải pháp phục vụ trình chiếu, hội họp, đào tạo, hội nghị và truyền thông đa phương tiện. Trong nhiều dự án, hệ thống AV được triển khai trong nhóm điện nhẹ hoặc có sự liên kết chặt chẽ với hạ tầng ELV.

Một hệ thống AV có thể bao gồm:

• Màn hình LCD/LED: Hiển thị nội dung.
• Máy chiếu và màn chiếu: Phục vụ trình chiếu trong phòng họp, lớp học hoặc hội trường.
• Camera: Ghi hình hoặc phục vụ hội nghị truyền hình.
• Micro: Thu âm thanh từ người nói.
• Loa: Phát âm thanh.
• DSP: Xử lý và tối ưu tín hiệu âm thanh.
• Bộ chuyển mạch tín hiệu: Chuyển đổi và phân phối nguồn hình ảnh.
• Bộ điều khiển AV: Điều khiển tập trung các thiết bị.
• Hệ thống phân phối tín hiệu: Truyền âm thanh, hình ảnh đến nhiều thiết bị đầu cuối.

Các giải pháp AV thường được ứng dụng trong phòng họp thông minh, phòng đào tạo, lớp học thông minh, hội trường, giảng đường và trung tâm hội nghị.

3.6. Hệ thống Intercom

Intercom là hệ thống liên lạc nội bộ, cho phép người dùng giao tiếp giữa các phòng ban, khu vực hoặc vị trí khác nhau trong công trình.

Tùy loại hệ thống, Intercom có thể hỗ trợ:

• Gọi thoại hai chiều.
• Gọi hình.
• Liên lạc giữa các phòng hoặc khu vực.
• Gọi cửa và xác nhận khách.
• Kết nối với hệ thống kiểm soát ra vào.
• Mở khóa cửa từ thiết bị liên lạc.

Intercom thường được sử dụng trong chung cư, văn phòng, bệnh viện, nhà máy, khách sạn và các khu vực cần liên lạc nội bộ hoặc kiểm soát khách ra vào.

3.7. Hệ thống truyền hình MATV/SMATV

MATV (Master Antenna Television) và SMATV (Satellite Master Antenna Television) là các hệ thống dùng để thu và phân phối tín hiệu truyền hình đến nhiều khu vực hoặc nhiều thiết bị đầu cuối trong cùng một công trình.

Các thành phần thường gồm:

• Anten hoặc anten vệ tinh: Thu tín hiệu.
• Bộ khuếch đại tín hiệu: Tăng cường tín hiệu khi cần thiết.
• Bộ chia/tách tín hiệu: Phân phối tín hiệu đến nhiều khu vực.
• Cáp đồng trục: Truyền tín hiệu.
• Thiết bị đầu cuối: TV hoặc thiết bị thu tín hiệu.

Hệ thống này thường xuất hiện tại khách sạn, chung cư, bệnh viện, ký túc xá và các công trình có nhu cầu phân phối tín hiệu truyền hình tập trung.

3.8. Hệ thống BMS và tự động hóa

BMS (Building Management System) là hệ thống quản lý tòa nhà, cho phép giám sát và điều khiển tập trung nhiều hệ thống kỹ thuật.

Tùy quy mô dự án, BMS có thể kết nối và trao đổi dữ liệu với:

• Hệ thống HVAC: Theo dõi và điều khiển điều hòa, thông gió.
• Hệ thống chiếu sáng: Giám sát và điều khiển đèn.
• Hệ thống điện: Theo dõi trạng thái và mức tiêu thụ năng lượng.
• Thiết bị đo năng lượng: Thu thập dữ liệu sử dụng điện và các nguồn năng lượng.
• Thiết bị HVAC: Quản lý trạng thái vận hành của các thiết bị cơ điện.
• Cảm biến: Thu thập nhiệt độ, độ ẩm, chất lượng không khí và các thông số khác.
• Thiết bị IoT: Kết nối các thiết bị thông minh trong tòa nhà.
• Hệ thống cảnh báo: Gửi thông báo khi phát hiện trạng thái bất thường.

Điểm nổi bật của BMS là khả năng tập trung dữ liệu từ nhiều hệ thống trên một nền tảng quản lý, giúp kỹ thuật viên dễ dàng theo dõi tình trạng thiết bị, phát hiện sự cố và tối ưu quá trình vận hành.

3.9. Các hệ thống ELV khác

Ngoài những hệ thống trên, tùy yêu cầu của từng dự án, hệ thống điện nhẹ còn có thể bao gồm:

• Hệ thống báo cháy và cảnh báo: Phát hiện khói, nhiệt hoặc các dấu hiệu cháy và đưa ra cảnh báo.
• Hệ thống âm thanh sơ tán: Phát thông báo hướng dẫn khi xảy ra sự cố.
• Hệ thống đồng hồ trung tâm: Đồng bộ thời gian cho nhiều khu vực.
• Hệ thống gọi y tá (Nurse Call): Thường sử dụng trong bệnh viện.
• Hệ thống bãi đỗ xe thông minh: Quản lý phương tiện, kiểm soát ra vào và hướng dẫn đỗ xe.
• Hệ thống quản lý phòng: Điều khiển và giám sát thiết bị trong phòng khách sạn hoặc phòng chuyên dụng.
• Hệ thống IoT: Kết nối cảm biến và thiết bị thông minh để thu thập dữ liệu và tự động hóa.

Như vậy, phạm vi của ELV rất rộng và không cố định cho mọi công trình. Một dự án có thể chỉ cần mạng, CCTV và Access Control, trong khi các tòa nhà thông minh có thể tích hợp thêm AV, BMS, PA, Intercom, IoT và nhiều hệ thống khác. Việc lựa chọn hệ thống cần dựa trên công năng, quy mô, yêu cầu an ninh và mức độ tự động hóa của từng công trình.

4. Hệ thống ELV hoạt động như thế nào?

Về cơ bản, hệ thống ELV tiếp nhận tín hiệu hoặc dữ liệu từ thiết bị đầu vào, truyền qua hạ tầng kết nối đến bộ xử lý hoặc bộ điều khiển, sau đó đưa ra thông tin hoặc lệnh điều khiển tương ứng.

• Ví dụ với hệ thống camera IP: Camera → Switch PoE → Mạng LAN → NVR/Server → Màn hình giám sát
• Với hệ thống kiểm soát ra vào: Đầu đọc → Bộ điều khiển → Phần mềm quản lý → Khóa cửa
• Trong hệ thống AV: Nguồn tín hiệu → Bộ xử lý/Chuyển mạch → Hệ thống hiển thị + Âm thanh

Như vậy, ELV không chỉ bao gồm thiết bị mà còn bao gồm hạ tầng cáp, kết nối, thiết bị xử lý, phần mềm và hệ thống quản lý.

Tham khảo thêm: Spyware là gì? Cách hoạt động, tác hại và cách phòng tránh phần mềm gián điệp

5. Các loại cáp thường dùng trong hệ thống ELV

Hạ tầng cáp đóng vai trò quan trọng đối với độ ổn định của hệ thống ELV. Tùy từng ứng dụng, công trình có thể sử dụng:

• Cáp mạng Ethernet: Cat5e, Cat6, Cat6A…
• Cáp quang: Dùng cho truyền dữ liệu ở khoảng cách xa hoặc yêu cầu băng thông cao.
• Cáp đồng trục: Thường dùng cho CCTV analog và hệ thống truyền hình.
• Cáp tín hiệu âm thanh: Dùng cho microphone, loa và các thiết bị audio.
• Cáp điều khiển: Dùng để truyền tín hiệu điều khiển giữa các thiết bị.
• Cáp HDMI/DisplayPort/USB: Thường gặp trong hệ thống AV.

Việc lựa chọn đúng loại cáp, khoảng cách truyền và phương án đi dây giúp hạn chế suy hao tín hiệu và các sự cố trong quá trình vận hành.

6. Ưu điểm của hệ thống ELV

Việc triển khai hệ thống ELV đồng bộ mang lại nhiều lợi ích cho công trình:

• Tăng cường an ninh: Hỗ trợ giám sát, kiểm soát ra vào và phát hiện các sự kiện bất thường.
• Quản lý tập trung: Nhiều hệ thống có thể được giám sát từ một trung tâm.
• Tăng hiệu quả vận hành: Dữ liệu và trạng thái thiết bị được thu thập và quản lý thuận tiện hơn.
• Hỗ trợ tự động hóa: Các hệ thống có thể kết nối và trao đổi dữ liệu với nhau.
• Nâng cao trải nghiệm người dùng: Đặc biệt trong các giải pháp AV, phòng họp và lớp học thông minh.
• Khả năng mở rộng: Hạ tầng ELV được thiết kế tốt có thể bổ sung thêm thiết bị khi nhu cầu phát triển.

Tham khảo thêm: GMO là gì? Thực phẩm GMO có an toàn không? Ứng dụng và ưu nhược điểm

7. Nhược điểm của hệ thống ELV

Bên cạnh những lợi ích, hệ thống ELV cũng có một số vấn đề cần cân nhắc:

• Chi phí đầu tư ban đầu: Hệ thống lớn cần nhiều thiết bị, cáp và phần mềm quản lý.
• Yêu cầu thiết kế đồng bộ: Các hệ thống cần được tính toán về vị trí, kết nối và khả năng tương thích.
• Đòi hỏi kỹ thuật triển khai: Việc cấu hình và tích hợp nên được thực hiện bởi đội ngũ có chuyên môn.
• Cần bảo trì định kỳ: Camera, thiết bị mạng, hệ thống âm thanh và bộ điều khiển cần được kiểm tra thường xuyên.
• Phụ thuộc vào hạ tầng: Chất lượng cáp, nguồn điện, mạng và thiết bị trung tâm có thể ảnh hưởng trực tiếp đến toàn hệ thống.
